Beschreibung
Separat erhältlich:

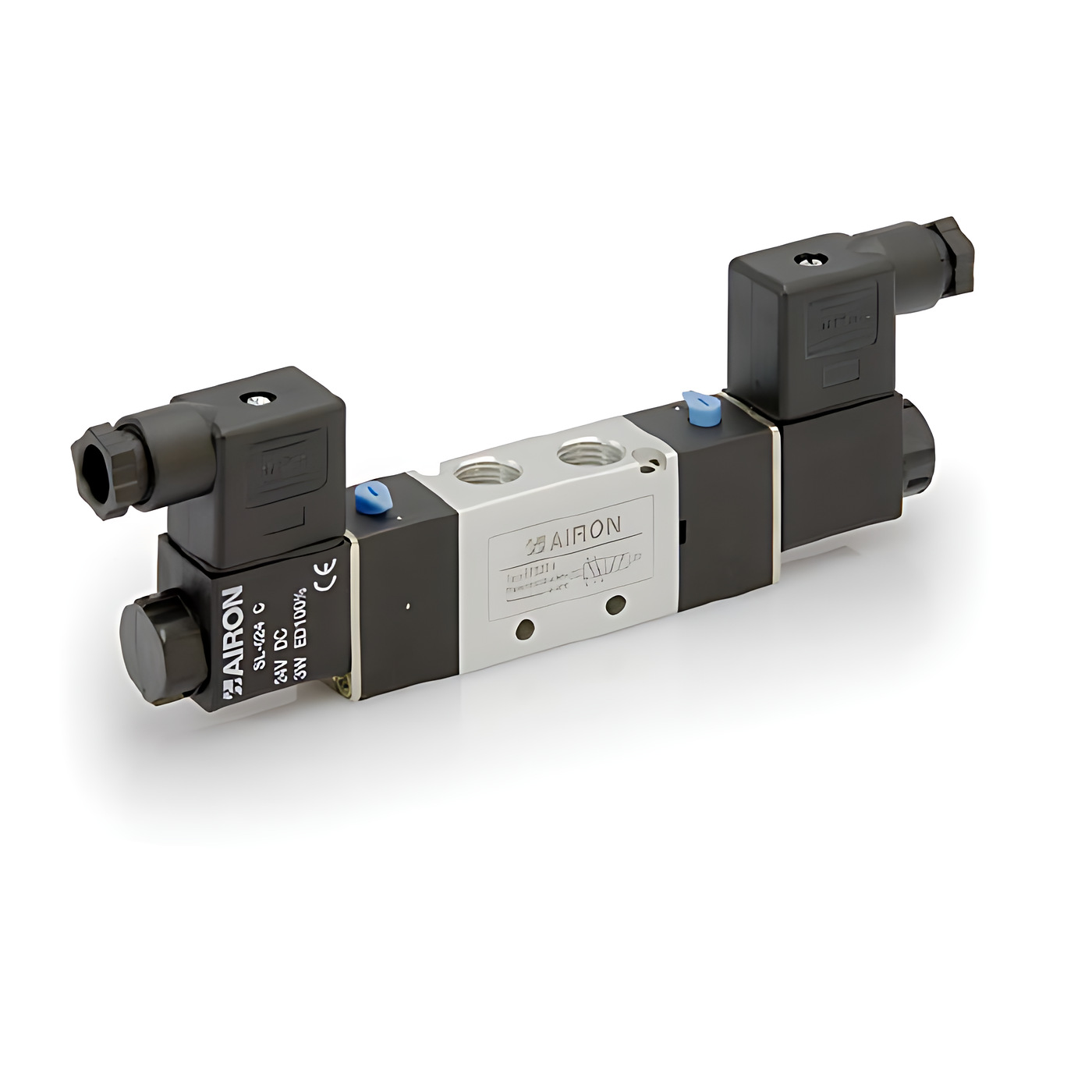

Pneumatische Magnetventile für Druckluftanlagen, zu kombinieren mit Stecker und Magnetspule, die separat erhältlich sind.
Magnetventile für Pneumatikanlagen dienen zur Steuerung des Luftstroms. Die zum Ventil passende Magnetspule öffnet oder schließt das Ventil. Magnetventile können monostabil oder bistabil sein und unterscheiden sich vor allem darin, wie sie sich beim Anlegen oder Abschalten der Spannung verhalten. Die wichtigsten Unterschiede:
Monostabiles Magnetventil
Ein monostabiles Magnetventil hat nur eine stabile Stellung: Wird die Spule angesteuert, wechselt das Ventil seinen Zustand (zum Beispiel öffnet oder schließt es); wird die Spannung abgeschaltet, kehrt es durch eine Feder oder einen Rückstellmechanismus automatisch in die Grundstellung zurück.
Einsatz: häufig in Anwendungen, bei denen das Ventil ohne Spannung in seine Ausgangsstellung zurückkehren muss, zum Beispiel in Notfallsystemen oder automatischen Steuerkreisen.
Steuerung: Ein Impuls genügt zum Umschalten, das Ventil kehrt aber in die Ausgangsstellung zurück, sobald die Spannung abgeschaltet wird.

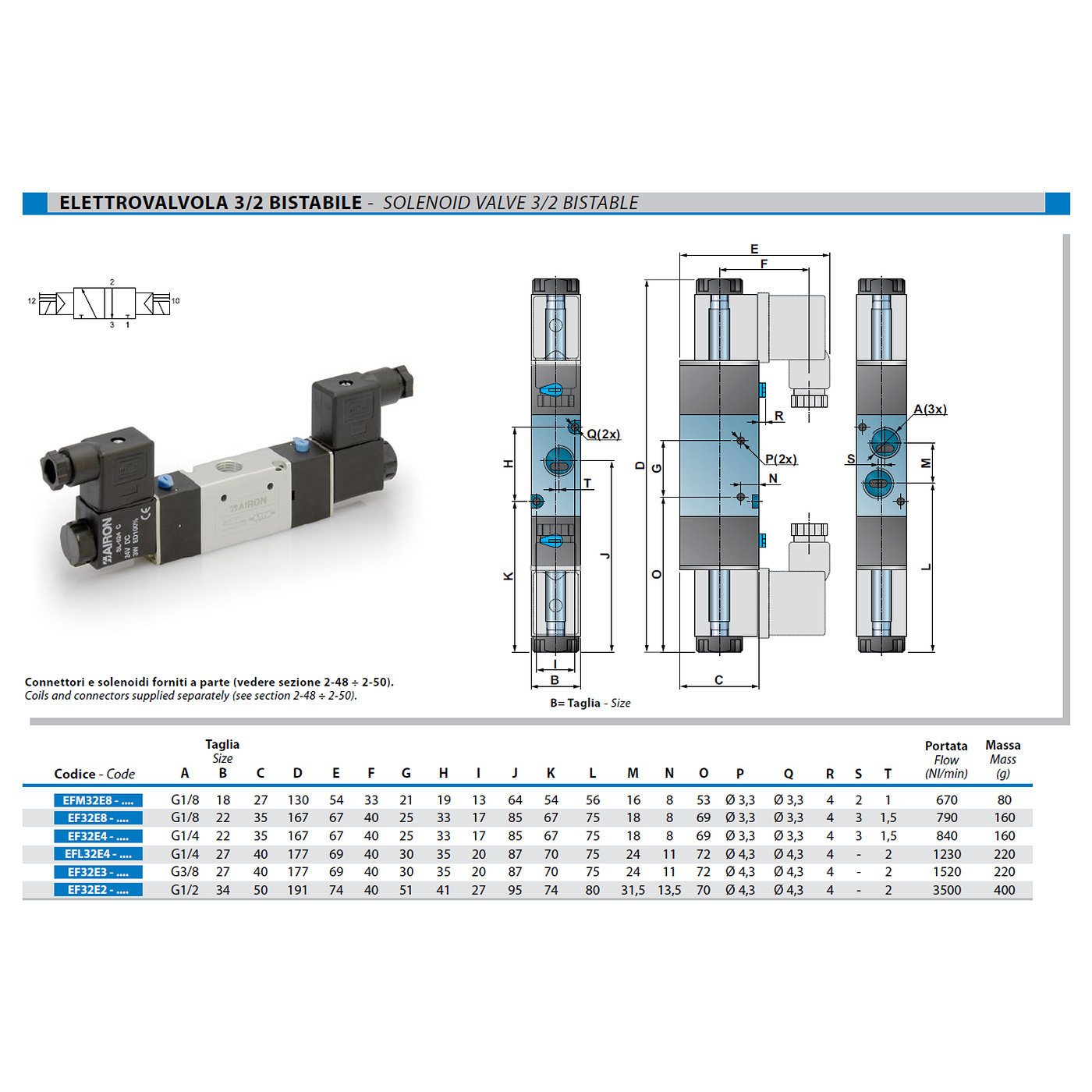

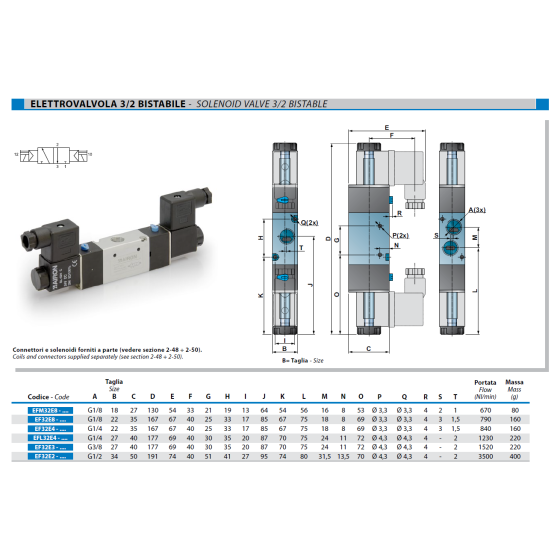

Bistabiles Magnetventil
Ein bistabiles Magnetventil hat zwei stabile Stellungen. Es lässt sich mit wechselnden Impulsen zwischen zwei Zuständen umschalten (zum Beispiel offen und geschlossen). Jeder Zustand bleibt erhalten, bis ein Gegenimpuls ihn ändert.
Einsatz: in Anwendungen, bei denen eine Stellung bis zum nächsten Befehl gehalten werden soll. Nützlich, um Energie zu sparen, da zum Halten der Stellung keine Dauerspannung nötig ist.
Steuerung: Zum Wechsel zwischen den beiden stabilen Stellungen sind wechselnde Impulse nötig. Ist eine Stellung erreicht, bleibt das Ventil dort, bis ein Impuls sie ändert.
