Beschreibung

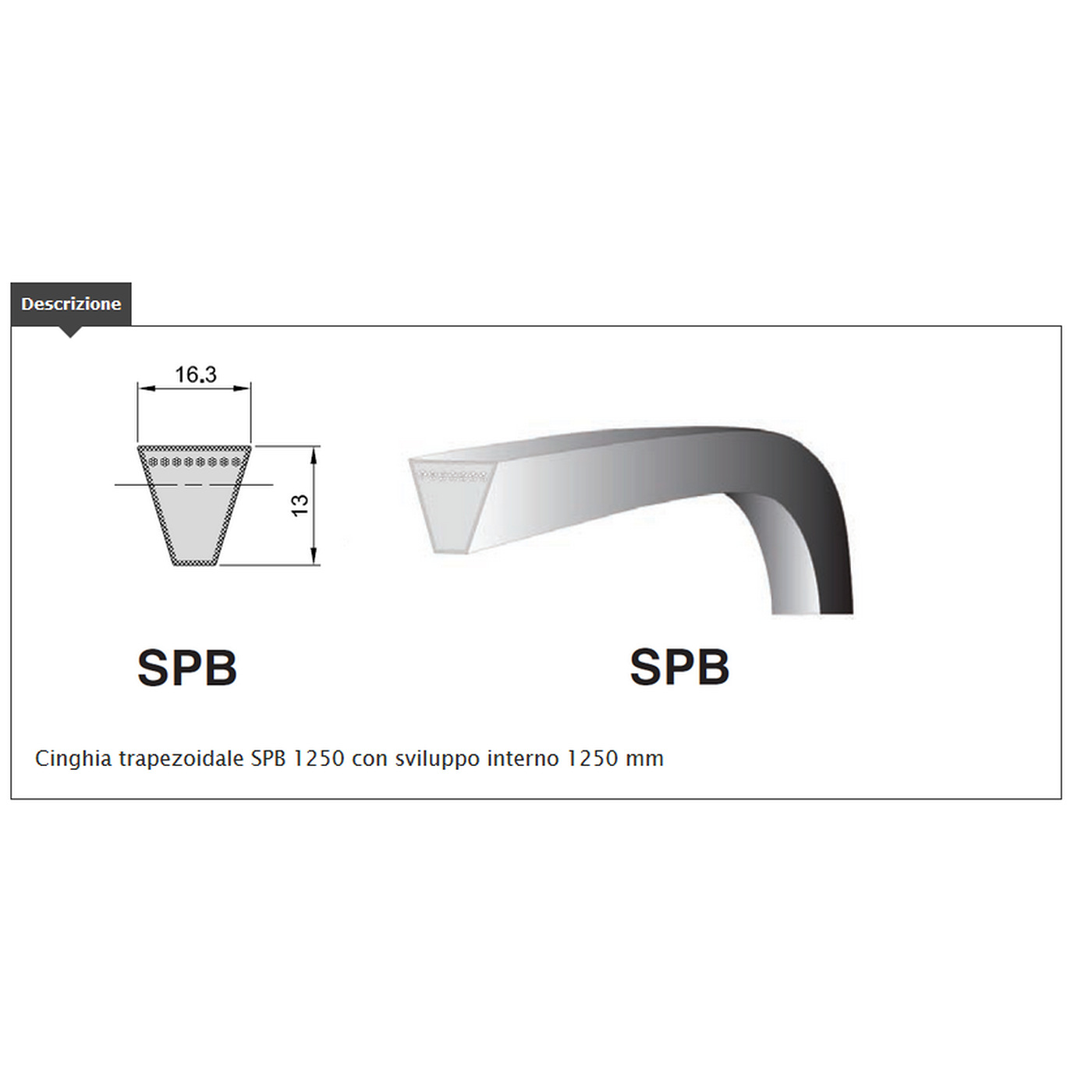

Schmalkeilriemen Profil SPB (16,3 × 13 mm, Breite × Höhe), gefertigt nach DIN 7753 / ISO 4184: Bei gleicher Breite übertragen sie mehr Leistung als die klassischen Profile und ermöglichen kompaktere Antriebe. Erhältlich in 23 Längen.
- ProfilSPB
- Breite × Höhe16,3 × 13 mm
- Längenvon 1250 bis 3425 mm
- Größen23
Merkmale
- Trapezförmige Flanken, die sich in die Rille der Riemenscheibe keilen: mehr Spannung, mehr Griff
- Höheres, schmaleres Profil als klassische Riemen: mehr Leistung pro Riemen und höhere Riemengeschwindigkeiten
- Hochfeste Zugstränge in der Gummimischung für minimale Längung über die Zeit
- Leiser Lauf und Dämpfung von Anlaufstößen
- Sie rutschen bei Blockieren der Maschine durch und schützen so Motor und Antriebselemente
Typische Anwendungen
Einsatzbedingungen
| Profil | SPB (16,3 × 13 mm) |
|---|---|
| Norm | DIN 7753 / ISO 4184 |
| Längen | von 1250 bis 3425 mm (Richtlänge Ld) |
| Riemengeschwindigkeit | Bis etwa 40 m/s |
| Umgebungstemperatur | Etwa -30 bis +70 °C |
| Riemenscheiben | Mit Rille für Profil SPB: Viele Riemenscheiben nach DIN 2211 nehmen sowohl das klassische als auch das entsprechende Schmalprofil auf (Z/SPZ, A/SPA, B/SPB), prüfen Sie aber das Rillenprofil |
| Umgebung | Trocken und sauber: Öle, Fette und Lösungsmittel greifen die Mischung an |
Vorteile
- Mehr Leistung pro Riemen: weniger Riemen oder schmalere Riemenscheiben
- Höhere Riemengeschwindigkeiten als klassische Keilriemen
- Kompaktere und leichtere Antriebe
Grenzen
- Muss nach dem Einlaufen nachgespannt und regelmäßig kontrolliert werden

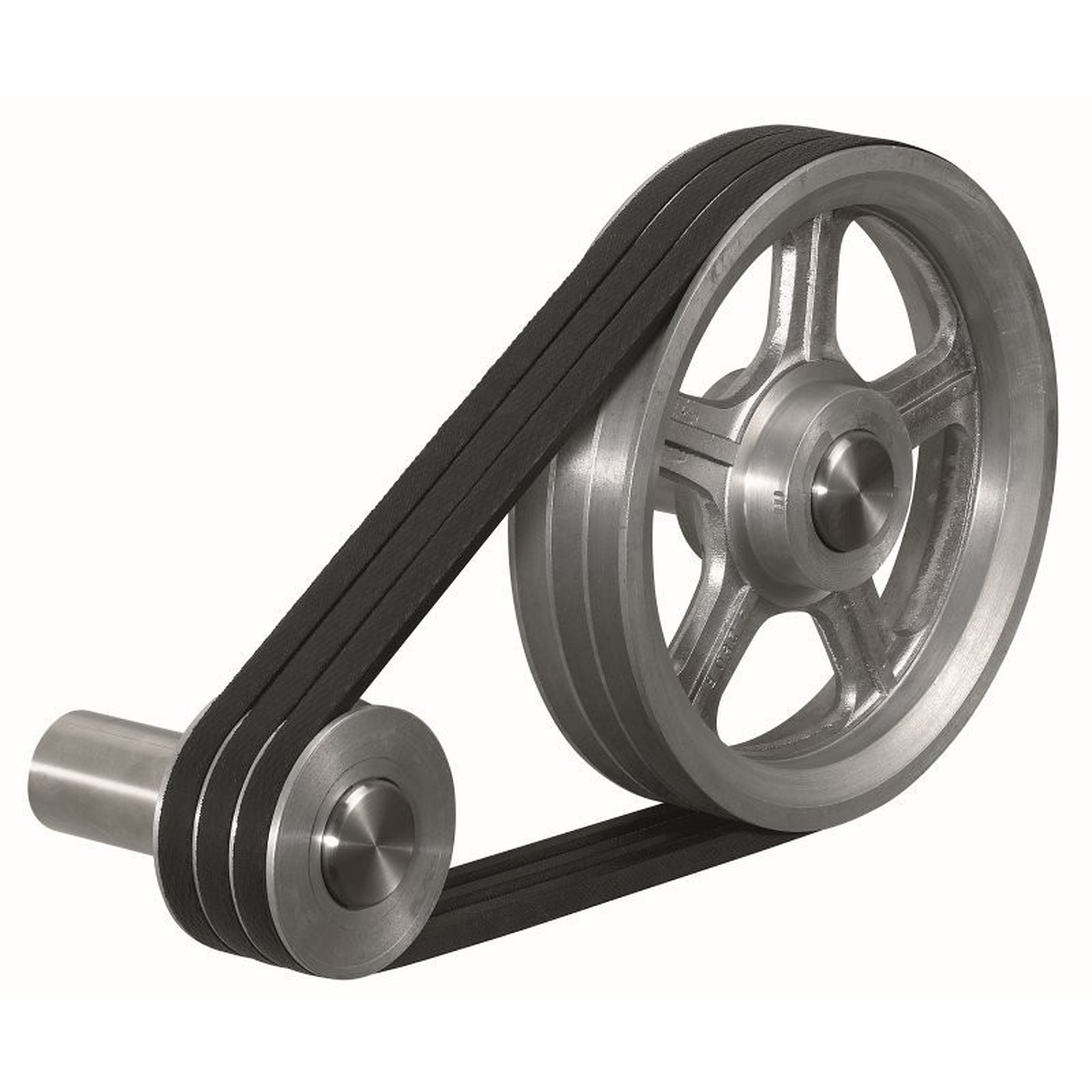

- Bei mehreren parallelen Riemen müssen alle gemeinsam ersetzt werden
- Empfindlich gegen Öle, übermäßige Wärme und verschlissene Riemenscheiben
So liest man die Größe
Bei den Schmalprofilen ist die Zahl die Richtlänge (Ld) in Millimetern: SPB 1250 = 1250 mm, gemessen auf der Wirklinie des Riemens.
Tipp vom TechnikerDie Bezeichnung steht auf dem Rücken des alten Riemens: Ist sie unleserlich, messen Sie den Riemen mit einem Maßband auf halber Riemenhöhe oder schicken Sie uns ein Foto. Bei Mehrfachantrieben nur neue, identische Riemen montieren: Ein neuer Riemen neben einem verschlissenen trägt die Last allein und hält nicht lange.
Geschwindigkeiten und Temperaturen sind Richtwerte für Gummikeilriemen: Für kritische Antriebe erstellen wir Ihnen gerne eine Berechnung.
