Beschreibung

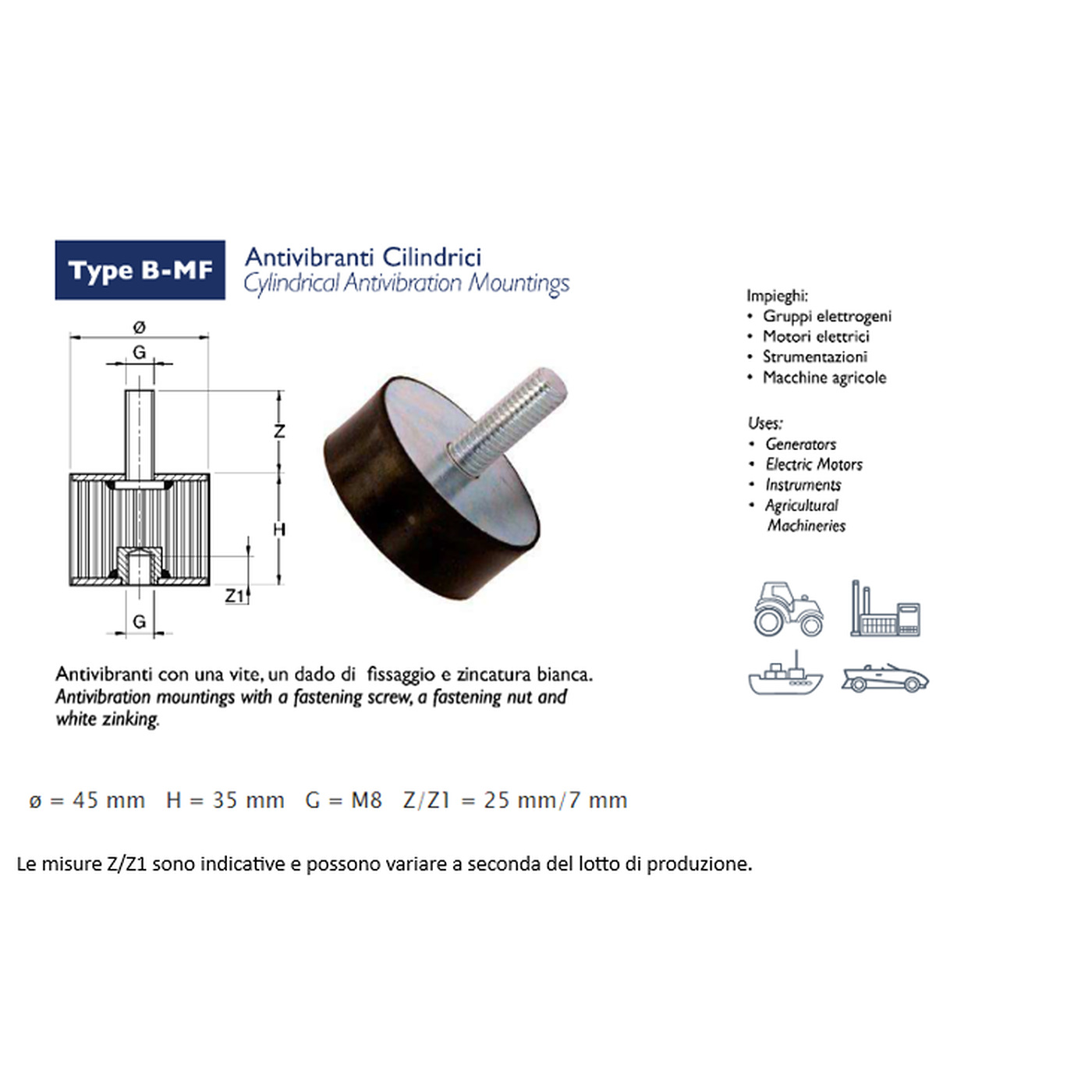

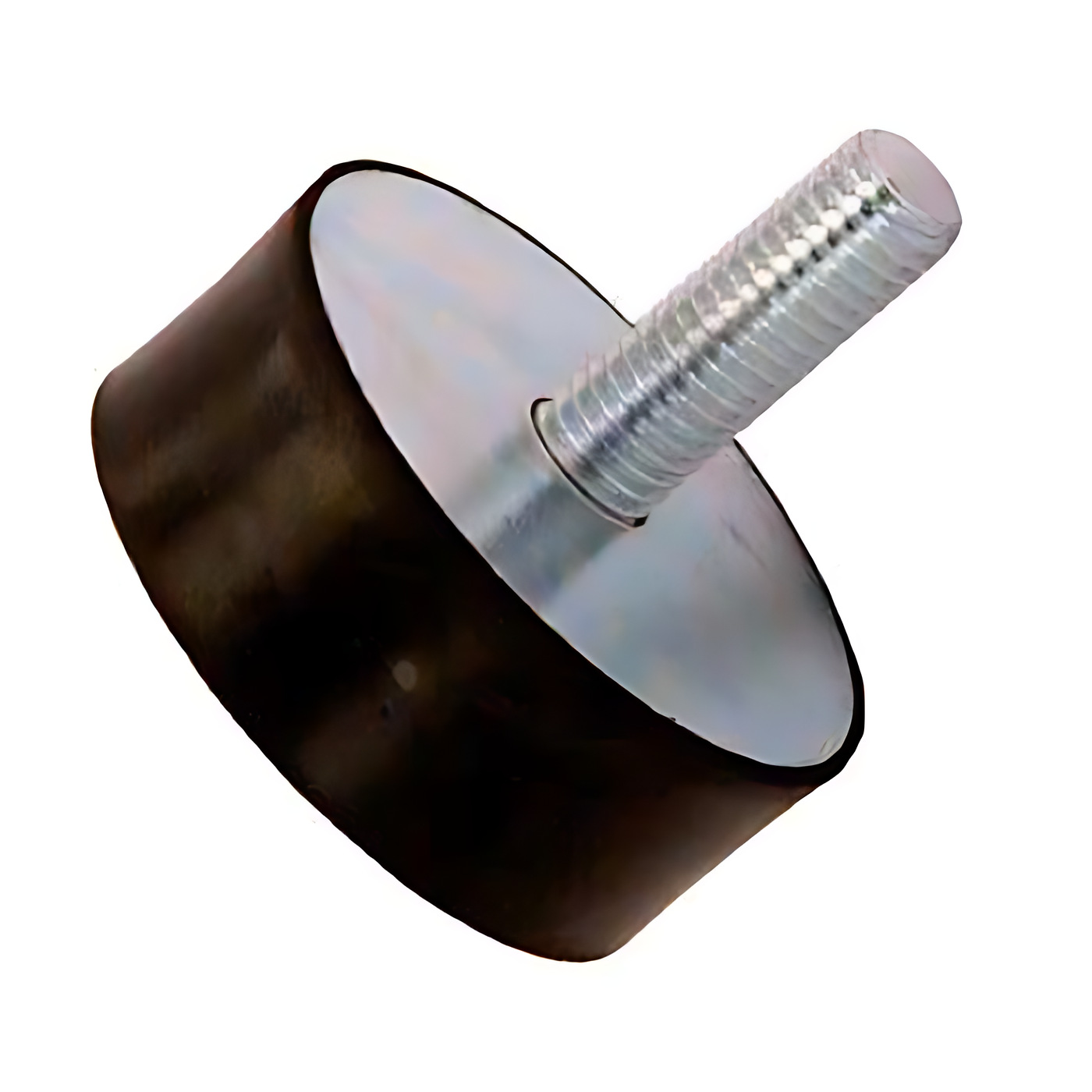

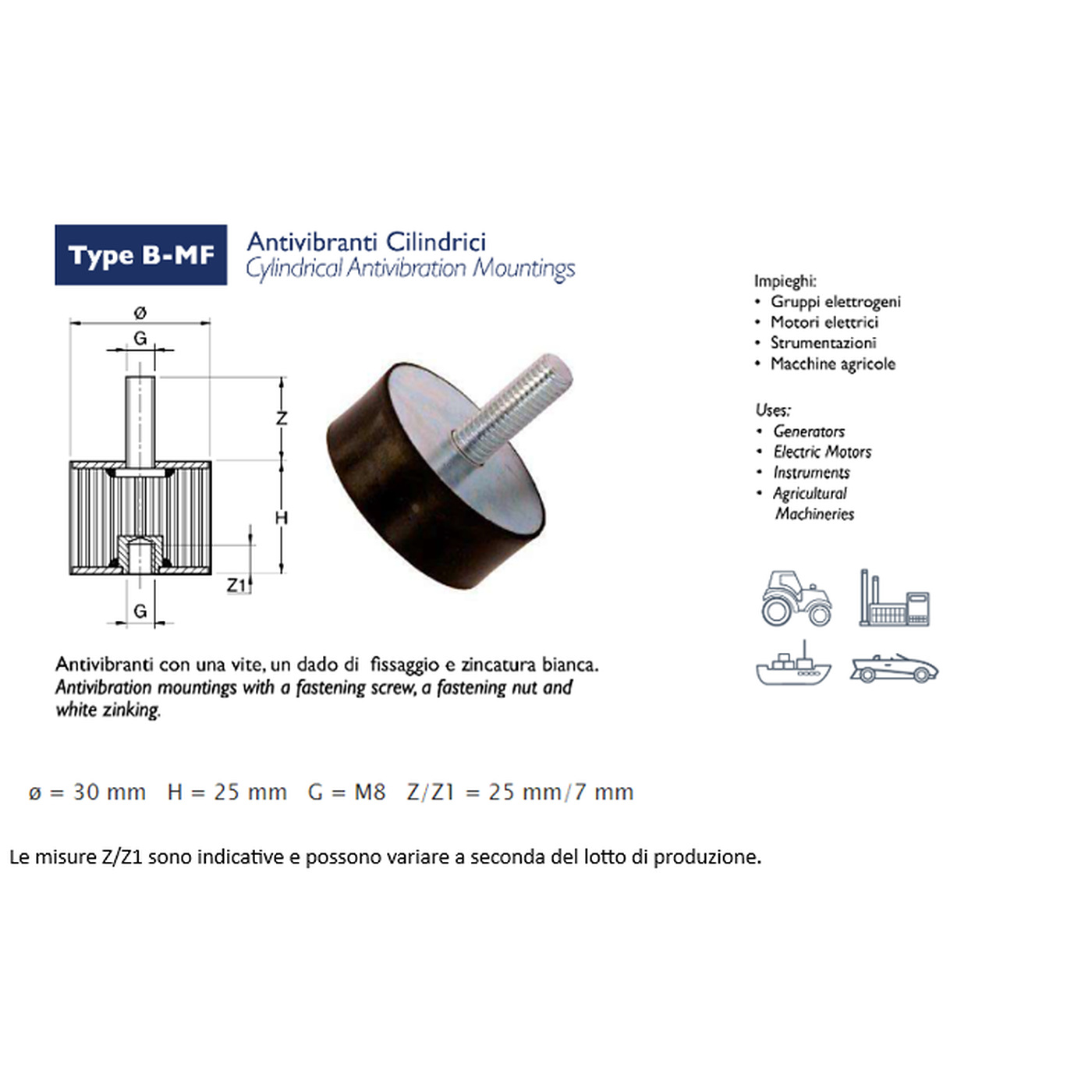

Zylindrische Gummi-Schwingungsdämpfer Typ MF (Außengewinde/Innengewinde): ein Gummizylinder mit Gewindebolzen auf der einen und Gewindebohrung auf der anderen Seite. Sie entkoppeln die Maschine vom Untergrund, dämpfen Vibrationen und Lärm und federn Stöße ab; der Bolzen wird in Maschine oder Sockel geschraubt, die Schraube in die Bohrung auf der anderen Seite. Erhältlich in 17 Größen, mit Gewinde M4, M6, M8, M10, M12.
- TypMF (Außengewinde/Innengewinde)
- Durchmesservon 15 bis 75 mm
- GewindeM4 · M6 · M8 · M10 · M12
- Abmessungen17
Merkmale
- Gummi auf die Metallteile vulkanisiert: ein Stück, ohne Klebungen, die sich lösen
- Verringert die auf Boden, Struktur und Schaltschränke übertragenen Vibrationen
- Senkt den Lärm und schützt die Maschine vor Stößen
- Sofort montiert mit Standardschrauben oder -muttern
Typische Anwendungen
Einsatzbedingungen
| Belastung | Arbeitet am besten auf Druck, mit gleichmäßig auf alle Auflagen verteiltem Gewicht |
|---|---|
| Schub und Zug | Nur in geringem Maß zulässig: Auf Zug kann sich der Gummi lösen |
| Umgebung | Trocken; Gummi verträgt keine Öle, Lösungsmittel, Ozon und direkte Sonne |
| Temperatur | Umgebung: Kontakt mit heißen Maschinenteilen vermeiden |
Vorteile
- Einfach und günstig
- Dämpft Vibrationen und Lärm gut
- Montage mit Standardschrauben
Grenzen
- Begrenzter Federweg
- Nicht für Zugbelastungen geeignet
- Gummi altert durch Öle, Ozon und UV-Strahlung
So liest man die Größe
Im Menü „Abmessungen“ finden Sie Durchmesser × Höhe des Gummizylinders (z. B. 20x20 = Ø 20 mm, 20 mm hoch); im Menü „Gewinde“ das Gewinde und seine Länge (z. B. M6x6 = Gewinde M6, 6 mm lang).
Tipp vom TechnikerTeilen Sie das Maschinengewicht durch die Anzahl der Auflagepunkte und wählen Sie einen Dämpfer für diese Last; verwenden Sie an allen Punkten dasselbe Modell, sonst neigt sich die Maschine und vibriert stärker.
Verfügbare Artikelnummern und Größen (17)Klicken Sie auf eine Artikelnummer, um sie auszuwählen.
| Abmessungen | Gewinde | Preis |
|---|---|---|
| 15X15 | M4X10/4 | 1,59 € |
| 20X15 | M6X20/6 | 1,71 € |
| 20x20 | M6X20/6 | 1,95 € |
| 25X15 | M6X20/6 | 1,95 € |
| 25x20 | M6X20/6 | 2,07 € |
| 25X30 | M6X20/6 | 2,32 € |
| 30X20 | M8X25/7 | 2,44 € |
| 30X25 | M8X25/7 | 2,68 € |
| 30X30 | M8X25/7 | 2,81 € |
| 35X30 | M8X25/7 | 3,42 € |
| 40X30 | M8X25/7 | 3,54 € |
| 40X40 | M8X25/7 | 3,66 € |
| 45X35 | M8X25/7 | 4,27 € |
| 50X30 | M10X30/10 | 4,64 € |
| 50x40 | M10X30/10 | 5,25 € |
| 75X50 | M12X40/12 | 12,20 € |
| 75X55 | M12X40/12 | 12,57 € |
