Beschreibung

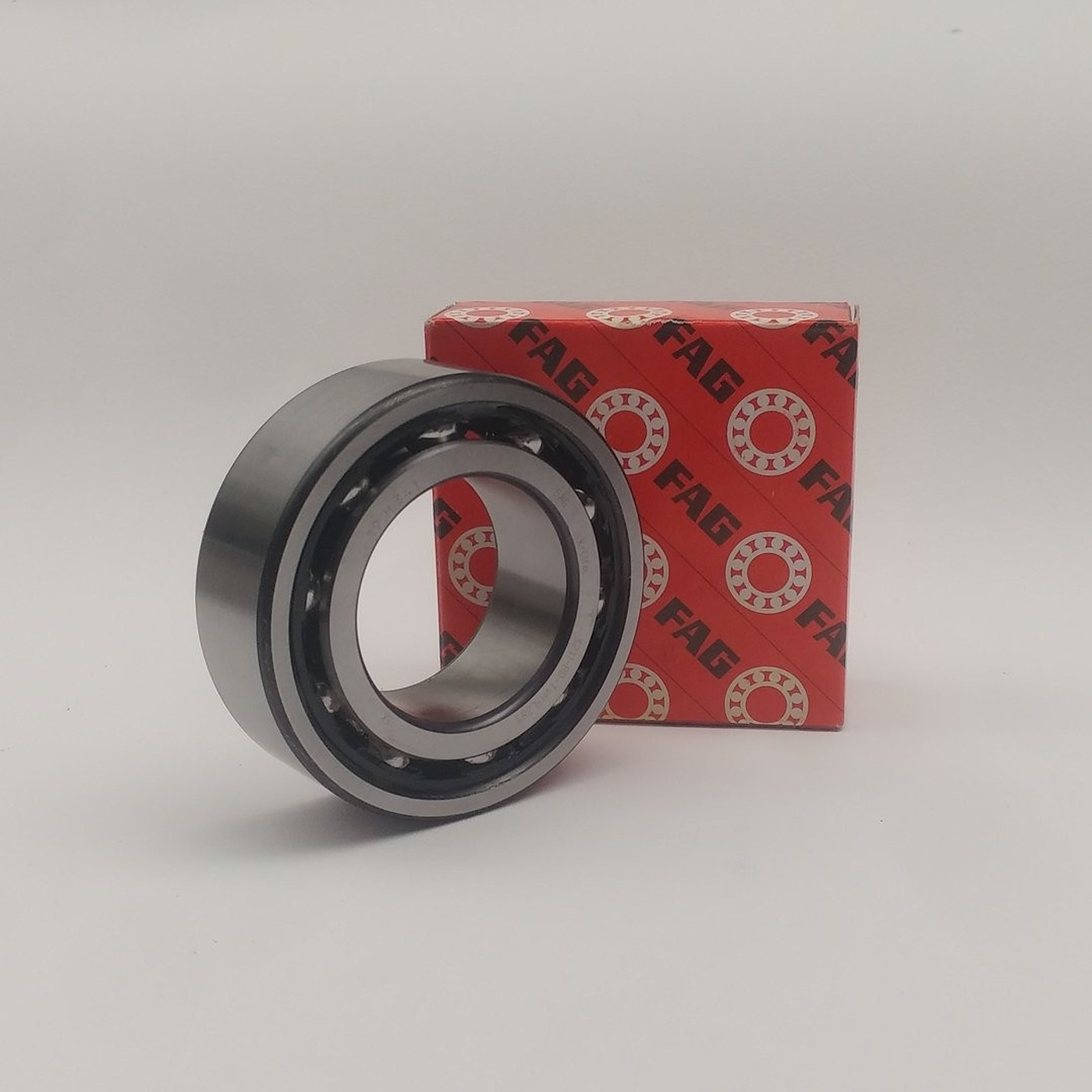

Zweireihige Rillenkugellager, Serie 4300 (FAG). Die mittlere Baureihe der zweireihigen Rillenkugellager, für hohe Radiallasten auf kleinem Raum. Auf dieser Seite finden Sie 6 Artikelnummern mit Bohrung von 15 bis 40 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypZweireihige Rillenkugellager
- Serie4300
- Bohrung dvon 15 bis 40 mm
- Außendurchmesser Dvon 42 bis 90 mm
- Artikelnummern6
- MarkeFAG
Merkmale
- Zwei Kugelreihen nebeneinander: mehr radiale Tragfähigkeit als ein einreihiges Lager mit gleicher Bohrung
- Nehmen auch mäßige Axiallasten auf
- Größere axiale Breite als ein einreihiges Lager
Typische Anwendungen
Einsatzbedingungen
| Lasten | Hohe Radial-, mäßige Axiallasten |
|---|---|
| Drehzahl | Mittel bis hoch |
| Schiefstellung | Kaum zulässig |
| Schmierung | Fett oder Öl |
| Temperatur | In der Regel bis etwa +120 °C |
Vorteile
- Mehr Radiallast bei gleicher Bohrung
- Ersetzt zwei nebeneinanderliegende Lager durch ein Teil
Grenzen
- Erfordert eine gute Fluchtung von Welle und Gehäuse
- Langsamer als ein einreihiges Lager
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerVor dem Einbau die Fluchtung der Lagersitze prüfen: Zwei Kugelreihen vertragen eine schräge Welle schlecht. Biegt sich die Welle durch, ein Pendellager in Betracht ziehen.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
