Beschreibung

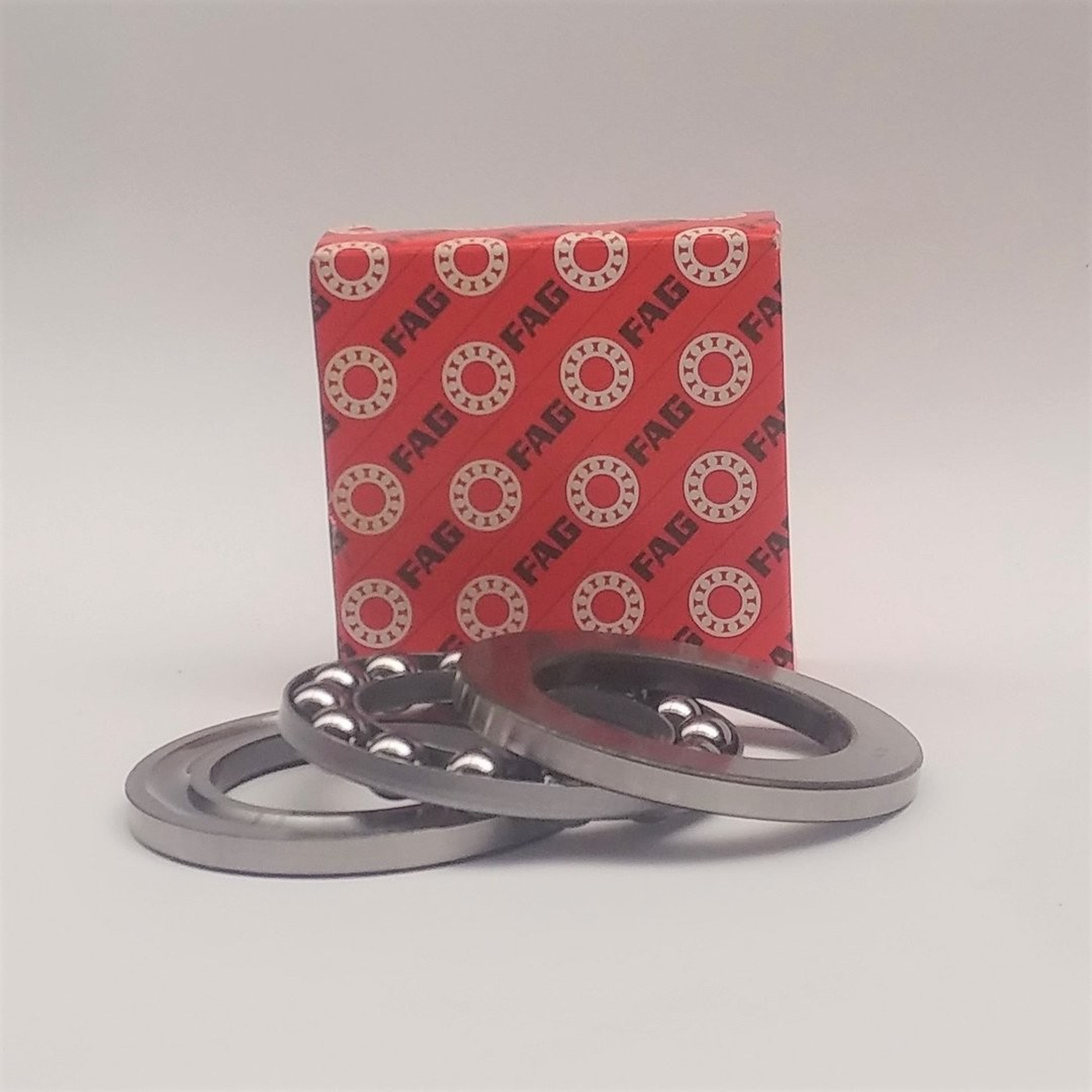

Einseitig wirkende Axial-Rillenkugellager, Serie 51300 (FAG). Die schwere Baureihe der einseitig wirkenden Axial-Rillenkugellager, für hohe Axialkräfte. Auf dieser Seite finden Sie 6 Artikelnummern mit Bohrung von 25 bis 50 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypEinseitig wirkende Axial-Rillenkugellager
- Serie51300
- Bohrung dvon 25 bis 50 mm
- Außendurchmesser Dvon 52 bis 95 mm
- Artikelnummern6
- MarkeFAG
Merkmale
- Nehmen nur Axiallasten in einer Richtung auf
- Drei trennbare Teile: Wellenscheibe, Gehäusescheibe und Käfig mit Kugeln
- Sehr geringe axiale Bauhöhe
- Einfache Montage, auch bei wenig Platz
Typische Anwendungen
Einsatzbedingungen
| Lasten | Nur axial, in einer Richtung; keine Radiallast |
|---|---|
| Drehzahl | Niedrig bis mittel |
| Mindestbelastung | Es ist immer eine Mindest-Axialkraft nötig, sonst rutschen die Kugeln |
| Schmierung | Fett oder Öl |
| Temperatur | In der Regel bis etwa +120 °C |
Vorteile
- Hohe Axialkräfte auf kleinstem Raum
- Einfach und zerlegbar
- Günstig
Grenzen
- Keine Radiallast: Die Welle muss von einem anderen Lager geführt werden
- Begrenzte Drehzahlen
- Axialkraft nur in einer Richtung (für beide Richtungen braucht es zweiseitig wirkende Lager)
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerAuf die Einbaurichtung achten: Die Scheibe mit der kleineren Bohrung gehört auf die (drehende) Welle, die mit der größeren Bohrung liegt am festen Gehäuse an.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
