Description

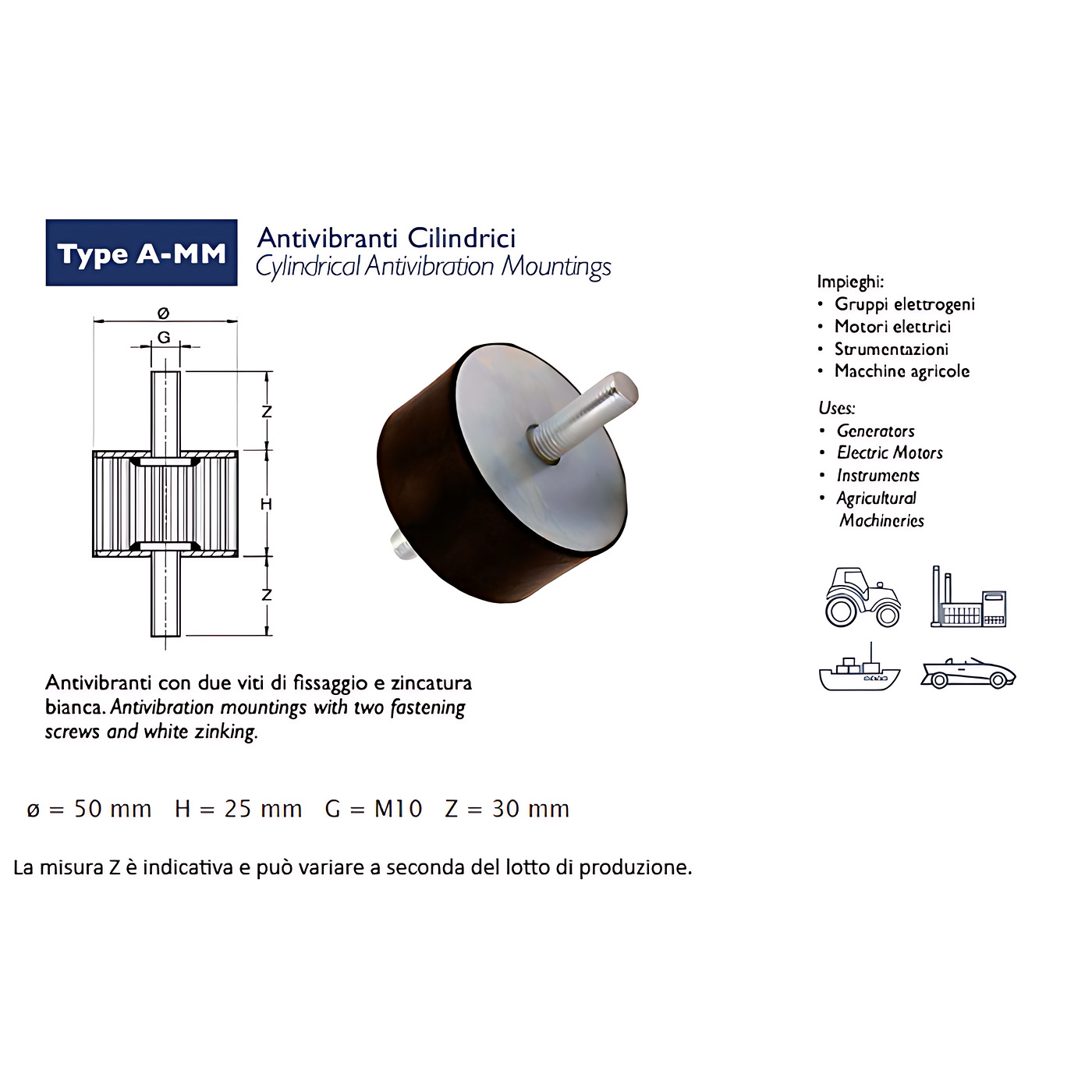

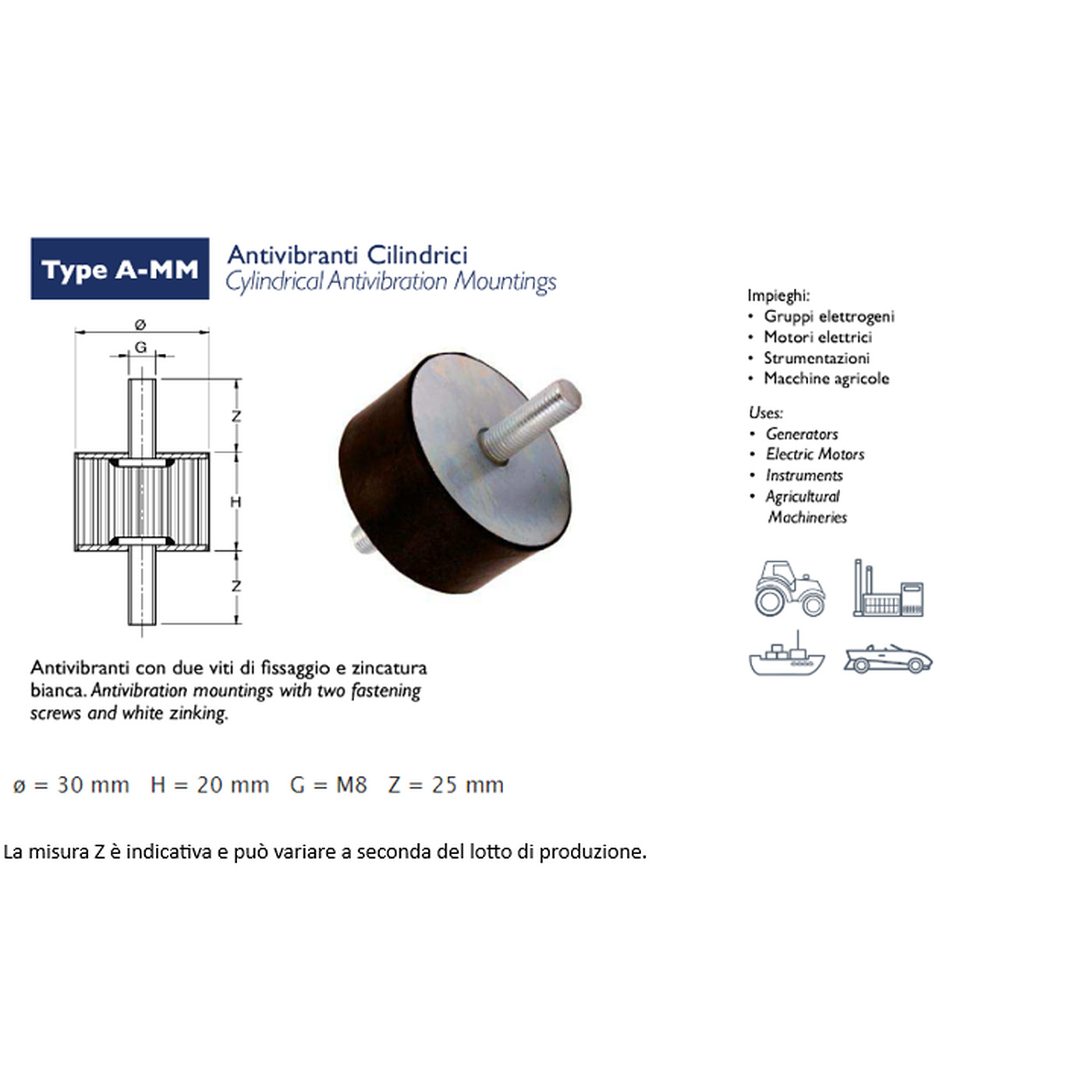

Antivibratoires cylindriques en caoutchouc type MM (mâle/mâle) : un cylindre en caoutchouc avec un goujon fileté sur chaque face. Ils isolent la machine de son socle, absorbent vibrations et bruit et amortissent les chocs ; fixation par deux écrous, dessus et dessous. Disponibles en 24 dimensions, avec filetages M4, M6, M8, M10, M12.
- TypeMM (mâle/mâle)
- Diamètresde 15 à 75 mm
- FiletagesM4 · M6 · M8 · M10 · M12
- Dimensions24
Caractéristiques
- Caoutchouc vulcanisé sur les pièces métalliques : une seule pièce, sans collage qui se décolle
- Réduit les vibrations transmises au sol, à la structure et aux armoires électriques
- Réduit le bruit et protège la machine des chocs
- Montage immédiat avec vis ou écrous standard
Applications typiques
Conditions d'utilisation
| Charge | Travaille au mieux en compression, avec le poids réparti sur tous les appuis |
|---|---|
| Cisaillement et traction | Admis seulement dans une faible mesure : en traction, le caoutchouc peut se décoller |
| Environnement | Sec ; le caoutchouc craint les huiles, les solvants, l'ozone et le soleil direct |
| Température | Environnement : éviter le contact avec les parties chaudes de la machine |
Avantages
- Simple et économique
- Absorbe bien les vibrations et le bruit
- Se monte avec une visserie standard
Limites
- Course élastique limitée
- Ne convient pas aux charges en traction
- Le caoutchouc vieillit avec les huiles, l'ozone et les UV
Comment lire la dimension
Dans le menu « Dimensions », vous trouvez diamètre × hauteur du cylindre en caoutchouc (ex. 20x20 = Ø 20 mm, haut de 20 mm) ; dans le menu « Filetage », le filetage et sa longueur (ex. M6x6 = filetage M6 long de 6 mm).
Le conseil du technicienDivisez le poids de la machine par le nombre d'appuis et choisissez un antivibratoire adapté à cette charge ; utilisez le même modèle à tous les points, sinon la machine penche et vibre davantage.
Références et dimensions disponibles (24)Cliquez sur une référence pour la sélectionner.
| Dimensions | Filetage | Prix |
|---|---|---|
| 15X15 | M4X10 | 1,34 € |
| 20x10 | M6X20 | 1,34 € |
| 20X15 | M6X20 | 1,46 € |
| 20x20 | M6X20 | 1,59 € |
| 25X15 | M6X20 | 1,59 € |
| 25x20 | M6X20 | 1,83 € |
| 25x25 | M6X20 | 1,95 € |
| 30X20 | M8X25 | 2,07 € |
| 30X25 | M8X25 | 2,20 € |
| 30X30 | M8X25 | 2,32 € |
| 40X30 | M8X25 | 3,05 € |
| 40x35 | M8X25 | 3,17 € |
| 40X40 | M8X25 | 3,17 € |
| 50x20 | M10X30 | 3,90 € |
| 50x25 | M10X30 | 4,27 € |
| 50X30 | M10X30 | 4,39 € |
| 50x40 | M10X30 | 4,51 € |
| 50X50 | M10X30 | 5,12 € |
| 60X30 | M12X40 | 7,08 € |
| 60X40 | M12X40 | 7,32 € |
| 75X25 | M12X40 | 8,05 € |
| 75X50 | M12X40 | 11,59 € |
| 75X55 | M12X40 | 12,20 € |
| 75X60 | M12X40 | 12,57 € |
