Description

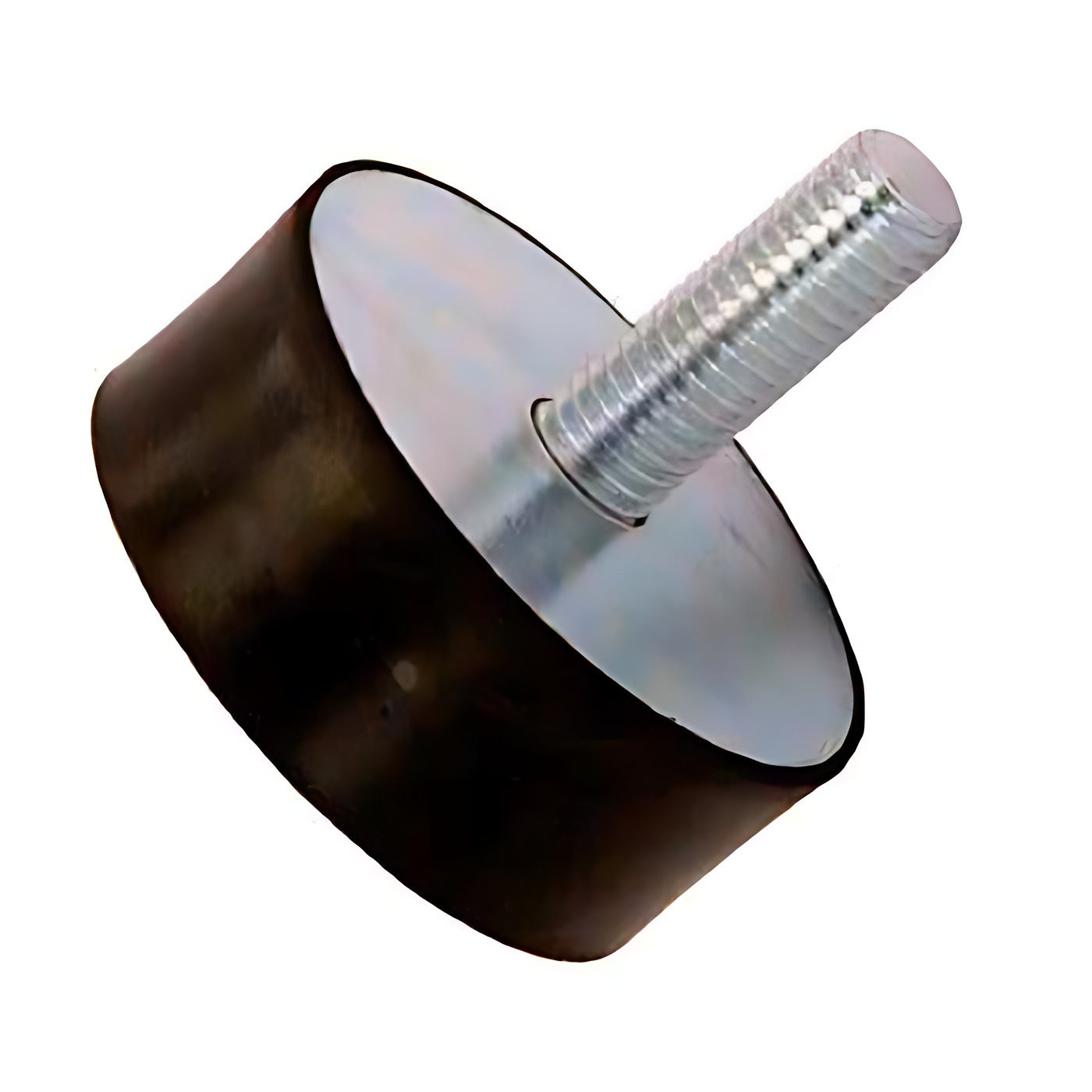

Antivibratoires cylindriques en caoutchouc type PM (pied/mâle) : un cylindre en caoutchouc avec une face d'appui plane (pied) et un goujon fileté de l'autre côté. Ils isolent la machine de son socle, absorbent vibrations et bruit et amortissent les chocs ; il fait office de pied : il repose au sol et le goujon se visse sous la machine. Disponibles en 34 dimensions, avec filetages M4, M6, M8, M10, M12.
- TypePM (pied/mâle)
- Diamètresde 15 à 75 mm
- FiletagesM4 · M6 · M8 · M10 · M12
- Dimensions34
Caractéristiques
- Caoutchouc vulcanisé sur les pièces métalliques : une seule pièce, sans collage qui se décolle
- Réduit les vibrations transmises au sol, à la structure et aux armoires électriques
- Réduit le bruit et protège la machine des chocs
- Montage immédiat avec vis ou écrous standard
Applications typiques
Conditions d'utilisation
| Charge | Travaille au mieux en compression, avec le poids réparti sur tous les appuis |
|---|---|
| Cisaillement et traction | Admis seulement dans une faible mesure : en traction, le caoutchouc peut se décoller |
| Environnement | Sec ; le caoutchouc craint les huiles, les solvants, l'ozone et le soleil direct |
| Température | Environnement : éviter le contact avec les parties chaudes de la machine |
Avantages
- Simple et économique
- Absorbe bien les vibrations et le bruit
- Se monte avec une visserie standard
Limites
- Course élastique limitée
- Ne convient pas aux charges en traction
- Le caoutchouc vieillit avec les huiles, l'ozone et les UV
Comment lire la dimension

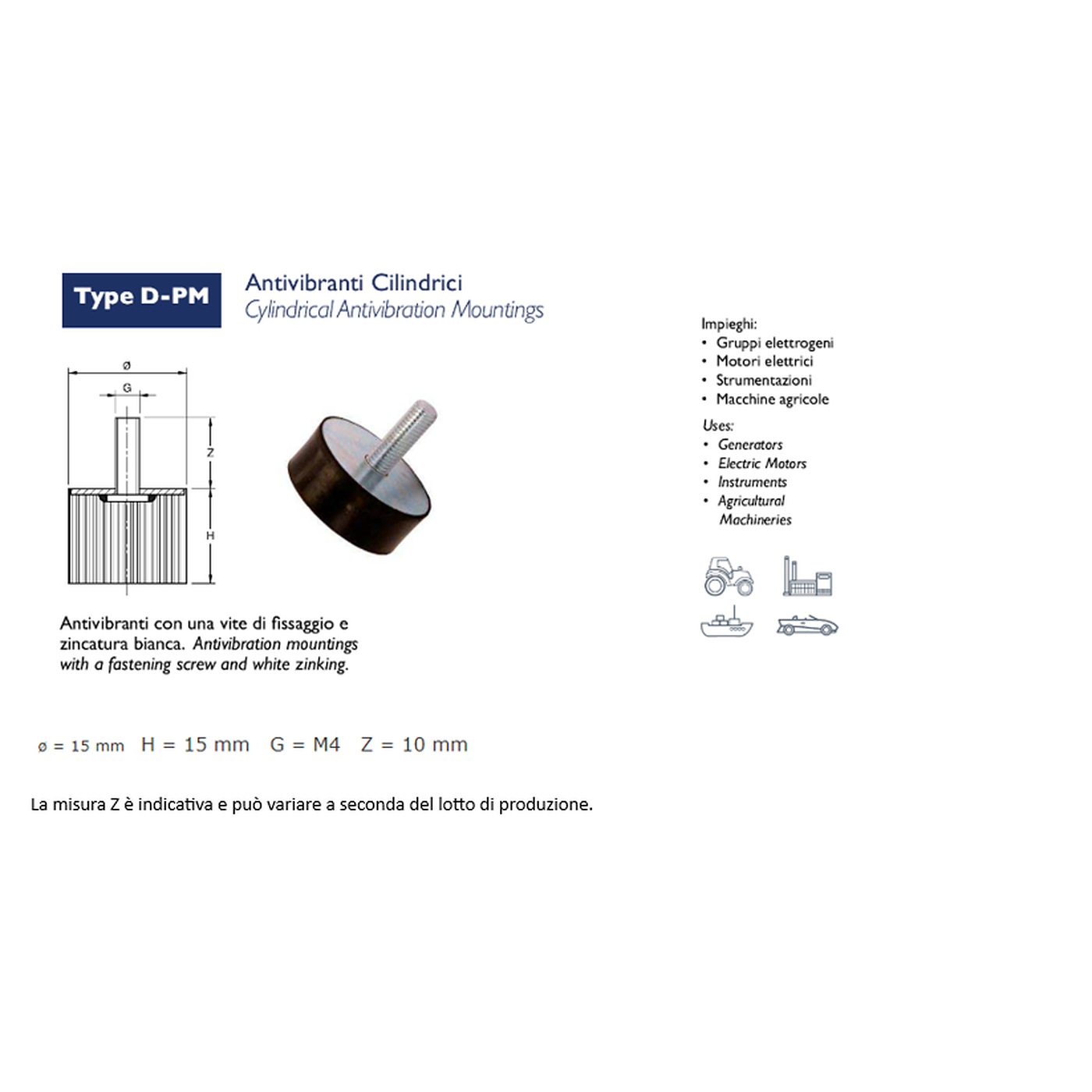

Dans le menu « Dimensions », vous trouvez diamètre × hauteur du cylindre en caoutchouc (ex. 20x20 = Ø 20 mm, haut de 20 mm) ; dans le menu « Filetage », le filetage et sa longueur (ex. M6x6 = filetage M6 long de 6 mm).
Le conseil du technicienDivisez le poids de la machine par le nombre d'appuis et choisissez un antivibratoire adapté à cette charge ; utilisez le même modèle à tous les points, sinon la machine penche et vibre davantage.
