Description

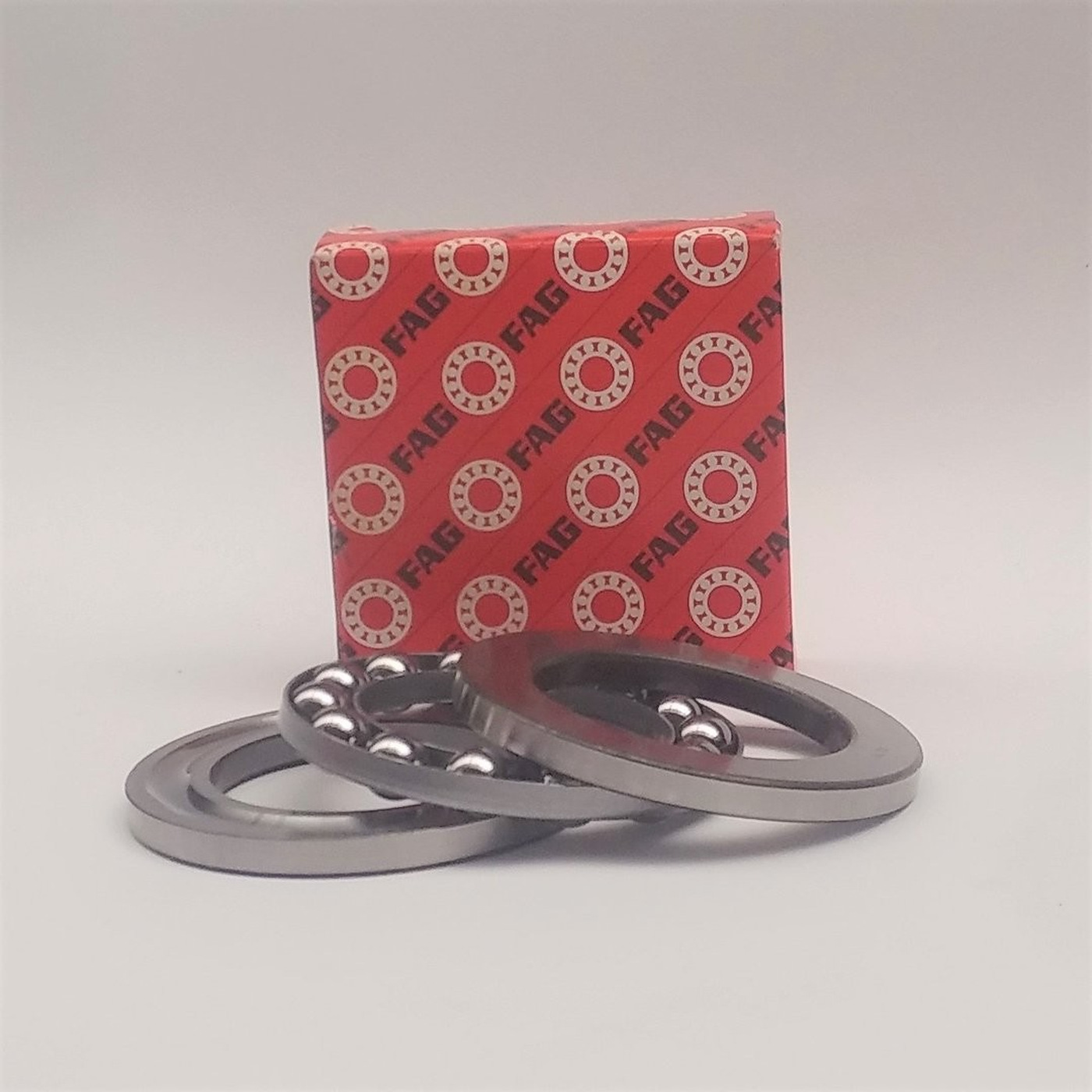

Butées à billes à simple effet, série 51300 (FAG). C'est la série lourde des butées à billes à simple effet, pour des poussées axiales élevées. Cette fiche compte 6 références, avec alésage de 25 à 50 mm : choisissez la référence dans le menu ci-dessus.
- TypeButées à billes à simple effet
- Série51300
- Alésage dde 25 à 50 mm
- Diamètre extérieur Dde 52 à 95 mm
- Références6
- MarqueFAG
Caractéristiques
- Ne supportent que des charges axiales, dans un sens
- Trois parties séparables : rondelle arbre, rondelle logement et cage à billes
- Encombrement axial très réduit
- Montage simple, même dans des espaces réduits
Applications typiques
Conditions d'utilisation
| Charges | Axiales uniquement, dans un sens ; aucune charge radiale |
|---|---|
| Vitesse | Basses à moyennes |
| Charge minimale | Il faut toujours une poussée minimale, sinon les billes glissent |
| Lubrification | Graisse ou huile |
| Température | En général jusqu'à environ +120 °C |
Avantages
- Poussées axiales élevées dans très peu d'espace
- Simples et démontables
- Coût réduit
Limites
- Aucune charge radiale : l'arbre doit être guidé par un autre roulement
- Vitesses limitées
- Poussée dans un seul sens (pour les deux sens, il faut une butée à double effet)
Références disponibles
Les dimensions d × D × B (alésage, diamètre extérieur, largeur) de chaque référence figurent dans le menu « Dimensions » ; les variantes avec suffixe (2RS, ZZ, C3…) sont listées dans le menu de la série.
Le conseil du technicienVérifiez le sens : la rondelle au plus petit alésage va sur l'arbre (qui tourne), celle au plus grand alésage repose sur le logement fixe.
Les températures et vitesses sont des indications générales pour des roulements en acier standard : pour des conditions particulières, demandez-nous la donnée du fabricant.
