Beschreibung

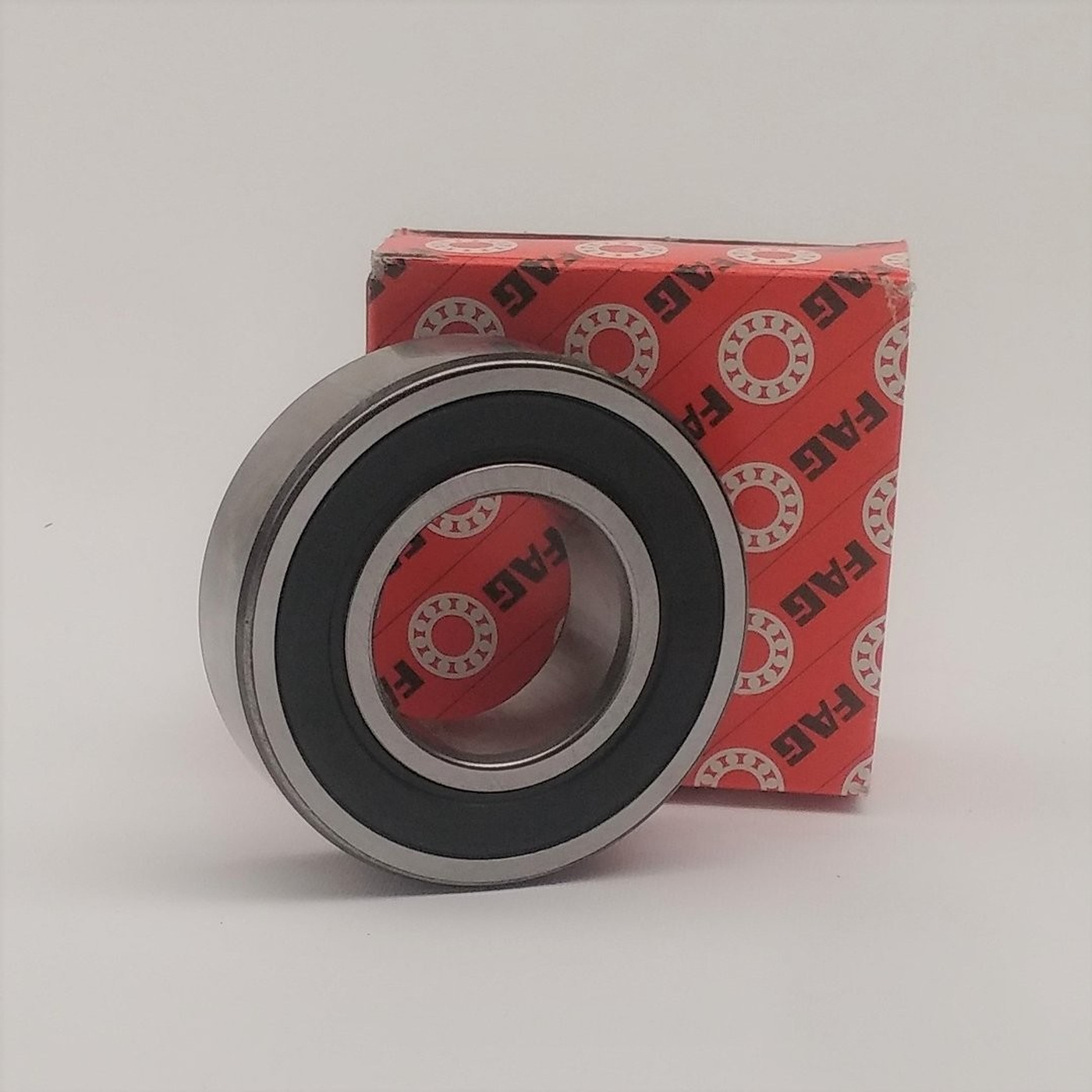

Zweireihige Pendelkugellager, Serie 2200 (FAG). Die breite Baureihe der zweireihigen Pendelkugellager, deren kugelige Außenringlaufbahn die Welle kippen lässt, ohne das Lager zu belasten. Auf dieser Seite finden Sie 22 Artikelnummern mit Bohrung von 10 bis 50 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypZweireihige Pendelkugellager
- Serie2200
- Bohrung dvon 10 bis 50 mm
- Außendurchmesser Dvon 30 bis 90 mm
- Artikelnummern22
- MarkeFAG
Merkmale
- Die kugelige Außenringlaufbahn lässt die Welle um einige Grad kippen, ohne das Lager zu belasten
- Ideal für lange, sich durchbiegende Wellen oder schwer auszurichtende Lagerstellen
- Geringe Reibung, kühler Lauf
- Breite Baureihe: größere Kugeln als die schmale Serie 1200, auch abgedichtet (2RS) erhältlich, wo in der Artikelnummer angegeben
Typische Anwendungen
Einsatzbedingungen
| Lasten | Mittlere Radial-, leichte Axiallasten |
|---|---|
| Drehzahl | Mittel bis hoch |
| Schiefstellung | Zulässig: dafür sind sie gemacht |
| Schmierung | Fett oder Öl |
| Temperatur | In der Regel bis etwa +120 °C; mit Dichtungen etwa +100 °C |
Vorteile
- Gleichen Fluchtfehler und Wellendurchbiegung aus
- Einfachere Montage auf geschweißten Rahmen oder weit auseinanderliegenden Lagerstellen
- Geringe Reibung
Grenzen
- Begrenzte Axiallast
- Geringere Tragfähigkeit als ein Pendelrollenlager
So liest man die Artikelnummer
| 2RS | Gummidichtungen auf beiden Seiten: Schutz vor Staub und Spritzwasser, lebensdauergeschmiert |
|---|
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerWird die Welle auf zwei weit auseinanderliegenden Lagerstellen oder einem geschweißten Rahmen montiert, gleicht ein Pendellager Fluchtfehler aus, die ein Rillenkugellager zerstören würden.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
