Descrizione

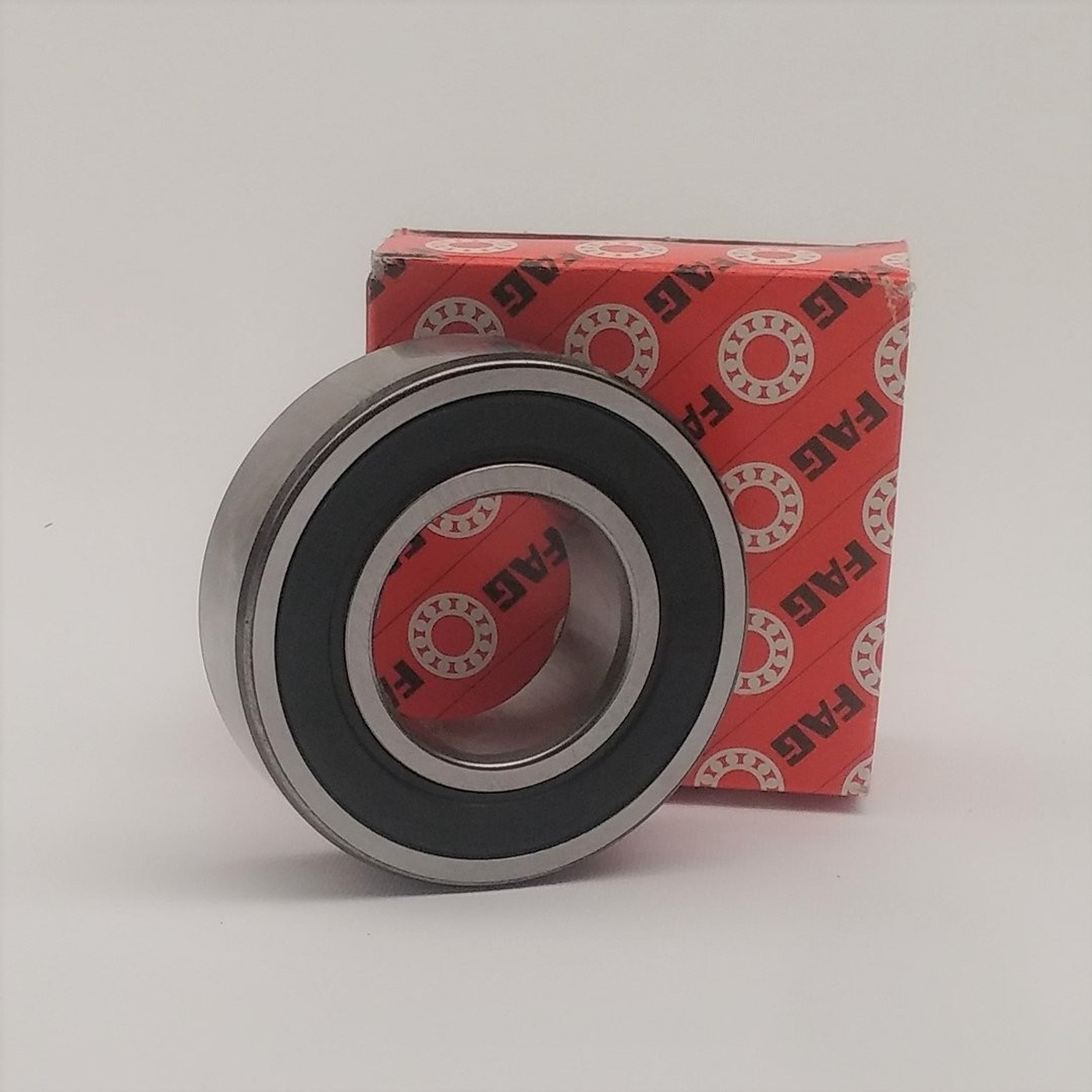

Cuscinetti orientabili a due corone di sfere, serie 2200 (FAG). È la serie larga dei cuscinetti orientabili a due corone di sfere, la cui pista sferica dell'anello esterno permette all'albero di inclinarsi senza forzare il cuscinetto. In questa scheda trovi 22 codici, con foro da 10 a 50 mm: scegli il codice dal menu qui sopra.
- TipoOrientabili a due corone di sfere
- Serie2200
- Foro dda 10 a 50 mm
- Diametro esterno Dda 30 a 90 mm
- Codici22
- MarcaFAG
Caratteristiche
- La pista sferica dell'anello esterno lascia inclinare l'albero di alcuni gradi senza forzare il cuscinetto
- Ideali con alberi lunghi che si flettono o supporti difficili da allineare
- Attrito basso e funzionamento fresco
- Serie larga: sfere più grandi della serie stretta 1200, disponibili anche con tenute (2RS) dove indicato nel codice
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Radiali medi; assiali leggeri |
|---|---|
| Velocità | Medio-alte |
| Disallineamento | Tollerato: è la loro funzione |
| Lubrificazione | Grasso oppure olio |
| Temperatura | In genere fino a circa +120 °C; con tenute circa +100 °C |
Vantaggi
- Compensano disallineamenti e flessioni dell'albero
- Montaggio più semplice su telai saldati o supporti lontani
- Attrito ridotto
Limiti
- Carico assiale limitato
- Meno capacità di carico di un orientabile a rulli
Come leggere il codice
| 2RS | tenute in gomma su entrambi i lati: protezione da polvere e spruzzi, lubrificato a vita |
|---|
Codici disponibili
Le misure d × D × B (foro, diametro esterno, larghezza) di ogni codice compaiono nel menu "Misure"; le varianti con sigla (2RS, ZZ, C3…) sono elencate nel menu della serie.
Il consiglio del tecnicoSe monti l'albero su due supporti lontani o su un telaio saldato, un orientabile risolve i disallineamenti che ucciderebbero un radiale rigido.
Temperature e velocità sono indicazioni generali per cuscinetti in acciaio standard: per condizioni particolari chiedici il dato del produttore.
Codici e misure disponibili (22)Clicca un codice per selezionarlo nella scheda.
| Codice | Misure | Prezzo |
|---|---|---|
| 2200 | d-10 D-30 B-14 | 20,74 € |

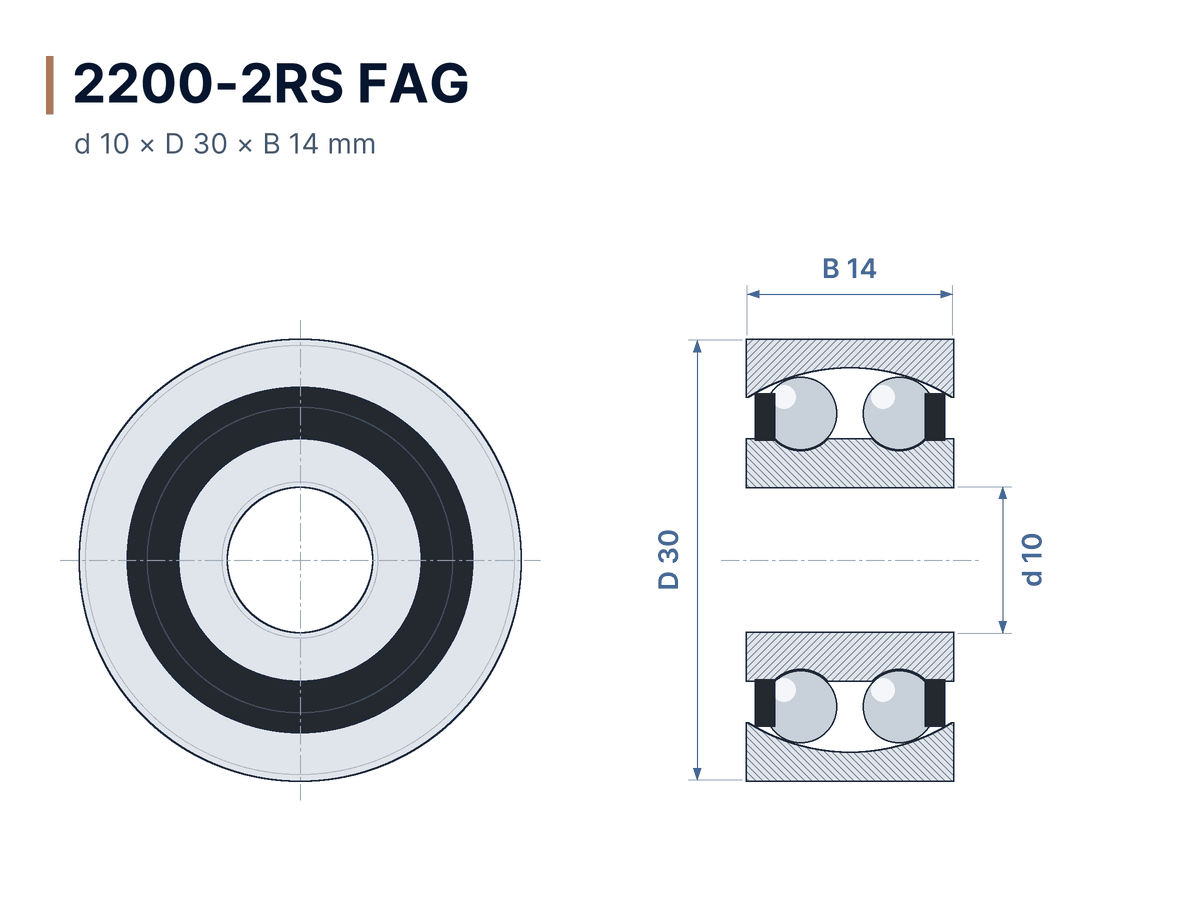

| 2200-2RS | d-10 D-30 B-14 | 24,64 € |
| 2201 | d-12 D-32 B-14 | 23,42 € |
| 2201-2RS | d-12 D-32 B-14 | 24,64 € |
| 2202 | d-15 D-35 B-14 | 22,69 € |
| 2202-2RS | d-15 D-35 B-14 | 25,13 € |
| 2203 | d-17 D-40 B-16 | 23,18 € |
| 2203-2RS | d-17 D-40 B-16 | 26,84 € |
| 2204 | d-20 D-47 B-18 | 23,79 € |
| 2204-2RS | d-20 D-47 B-18 | 28,91 € |
| 2205 | d-25 D-52 B-18 | 27,08 € |
| 2205-2RS | d-25 D-52 B-18 | 30,50 € |
| 2206 | d-30 D-62 B-20 | 29,28 € |
| 2206-2RS | d-30 D-62 B-20 | 35,38 € |
| 2207 | d-35 D-72 B-23 | 35,01 € |
| 2207-2RS | d-35 D-72 B-23 | 42,46 € |
| 2208 | d-40 D-80 B-23 | 40,02 € |
| 2208-2RS | d-40 D-80 B-23 | 50,39 € |
| 2209 | d-45 D-85 B-23 | 46,85 € |
| 2209-2RS | d-45 D-85 B-23 | 60,76 € |
| 2210 | d-50 D-90 B-23 | 52,34 € |
| 2210-2RS | d-50 D-90 B-23 | 63,93 € |
Sigle equivalenti tra marche: 2RS (tenute in gomma sui due lati) = 2RSR FAG = 2RS1 / 2RSH SKF = DDU NSK = LLU NTN; 2Z (schermi metallici sui due lati) = 2ZR FAG = 2Z SKF = ZZ NSK, NTN e Koyo; C3 = gioco radiale maggiorato, uguale per tutte le marche.
