Beschreibung

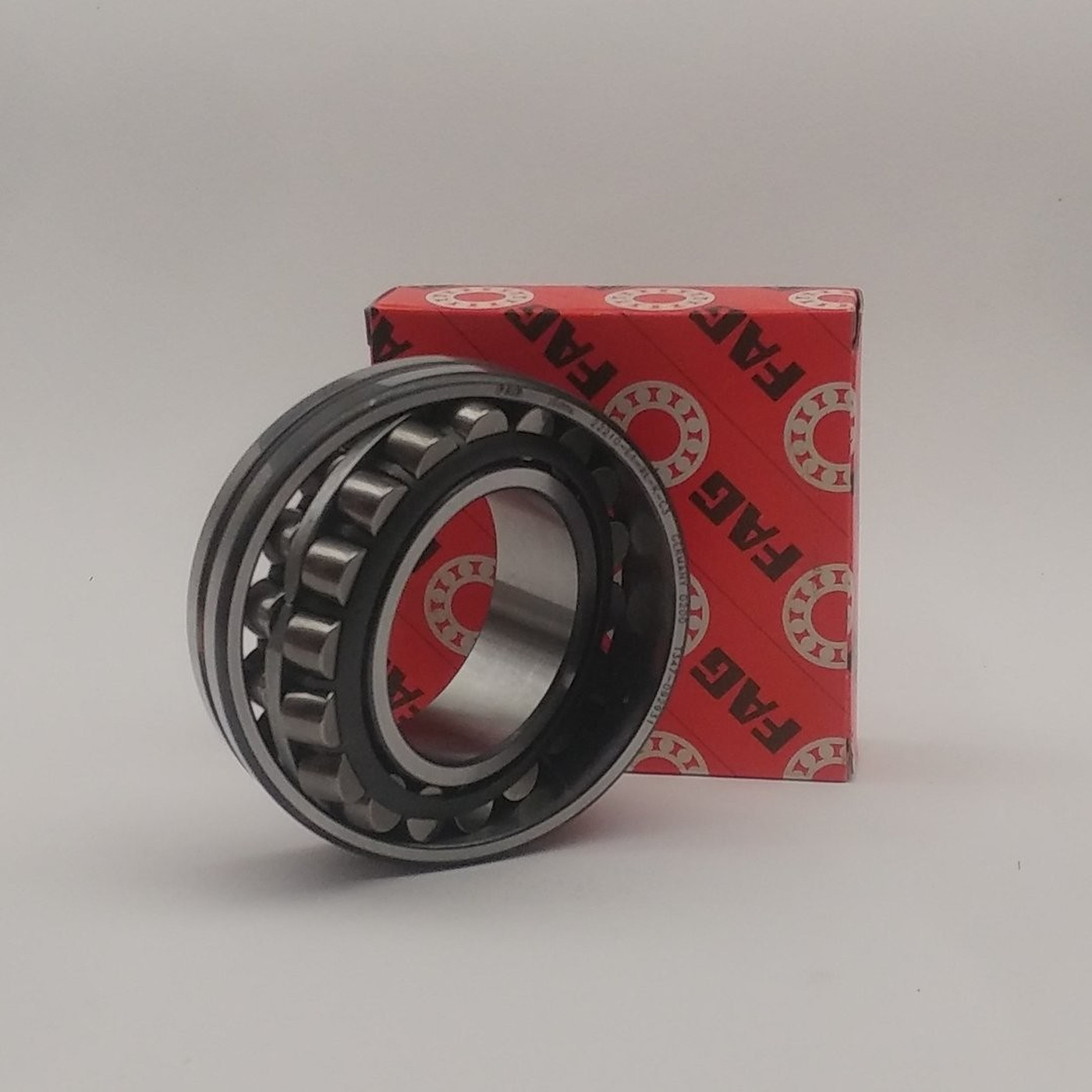

Zweireihige Pendelrollenlager, Serie 22200 (FAG). Die Baureihe der zweireihigen Pendelrollenlager mit Tonnenrollen: die robustesten Pendellager, geeignet für schwere Radiallasten, Stöße und sich durchbiegende Wellen. Auf dieser Seite finden Sie 12 Artikelnummern mit Bohrung von 25 bis 50 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypZweireihige Pendelrollenlager
- Serie22200
- Bohrung dvon 25 bis 50 mm
- Außendurchmesser Dvon 52 bis 90 mm
- Artikelnummern12
- MarkeFAG
Merkmale
- Zwei Reihen Tonnenrollen auf einer kugeligen Laufbahn: hohe radiale und auch axiale Tragfähigkeit in beide Richtungen
- Selbsteinstellend: gleichen Fluchtfehler und Wellendurchbiegung aus
- Robust gegen Stöße und Vibrationen
- Zylindrische Bohrung; FAG-Ausführung E1 mit erhöhter Tragfähigkeit
Typische Anwendungen
Einsatzbedingungen
| Lasten | Schwere Radiallasten, Axiallasten in beide Richtungen, Stöße |
|---|---|
| Drehzahl | Mittel |
| Schiefstellung | Zulässig |
| Schmierung | Fett oder Öl, mit regelmäßiger Nachschmierung |
| Temperatur | In der Regel bis etwa +120 °C |
Vorteile
- Das Lager für schwere Lasten und Stöße
- Gleicht Schiefstellungen aus
- Lange Lebensdauer unter härtesten Bedingungen
Grenzen
- Niedrigere Grenzdrehzahl als Kugellager
- Größerer Bauraum und höhere Kosten
- Höhere Reibung: wird bei hohen Drehzahlen wärmer
So liest man die Artikelnummer
| C3 | vergrößerte radiale Lagerluft: für feste Passungen oder hohe Temperaturen (typisch für Elektromotoren) |
|---|---|
| E1 | verstärkte FAG-Ausführung mit erhöhter Tragfähigkeit |
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerBei vibrierenden Maschinen regelmäßig nachschmieren und die Temperatur der Lagerstellen kontrollieren: Ein plötzlicher Anstieg ist das erste Verschleißzeichen.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
