Descrizione
Cuscinetti orientabili a due corone di rulli, serie 22200 (FAG). È la serie dei cuscinetti orientabili a due corone di rulli a botte: i più robusti fra gli orientabili, adatti a carichi radiali pesanti, urti e alberi che si flettono. In questa scheda trovi 12 codici, con foro da 25 a 50 mm: scegli il codice dal menu qui sopra.
- TipoOrientabili a due corone di rulli
- Serie22200
- Foro dda 25 a 50 mm
- Diametro esterno Dda 52 a 90 mm
- Codici12
- MarcaFAG
Caratteristiche
- Due corone di rulli a botte su una pista sferica: grande capacità di carico radiale e anche assiale in entrambe le direzioni
- Si autoallineano: compensano disallineamenti e flessioni dell'albero
- Robusti contro urti e vibrazioni
- Foro cilindrico; esecuzione E1 di FAG, con capacità di carico maggiorata
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Radiali pesanti, assiali in entrambe le direzioni, urti |
|---|---|
| Velocità | Medie |
| Disallineamento | Tollerato |
| Lubrificazione | Grasso oppure olio, con rilubrificazione periodica |
| Temperatura | In genere fino a circa +120 °C |
Vantaggi
- Il cuscinetto per i carichi pesanti e gli urti
- Compensa disallineamenti
- Lunga durata nelle condizioni più dure
Limiti
- Velocità limite più bassa dei cuscinetti a sfere
- Ingombro e costo maggiori
- Attrito più alto: scalda di più alle alte velocità
Come leggere il codice
| C3 | gioco radiale interno maggiorato: per accoppiamenti forzati o temperature elevate (tipico dei motori elettrici) |
|---|---|
| E1 | esecuzione FAG rinforzata, con capacità di carico maggiorata |
Codici disponibili
Le misure d × D × B (foro, diametro esterno, larghezza) di ogni codice compaiono nel menu "Misure"; le varianti con sigla (2RS, ZZ, C3…) sono elencate nel menu della serie.
Il consiglio del tecnicoNelle macchine che vibrano rilubrifica con regolarità e controlla la temperatura dei supporti: un aumento improvviso è il primo segnale di usura.
Temperature e velocità sono indicazioni generali per cuscinetti in acciaio standard: per condizioni particolari chiedici il dato del produttore.
Codici e misure disponibili (12)Clicca un codice per selezionarlo nella scheda.
| Codice | Misure | Prezzo |
|---|---|---|

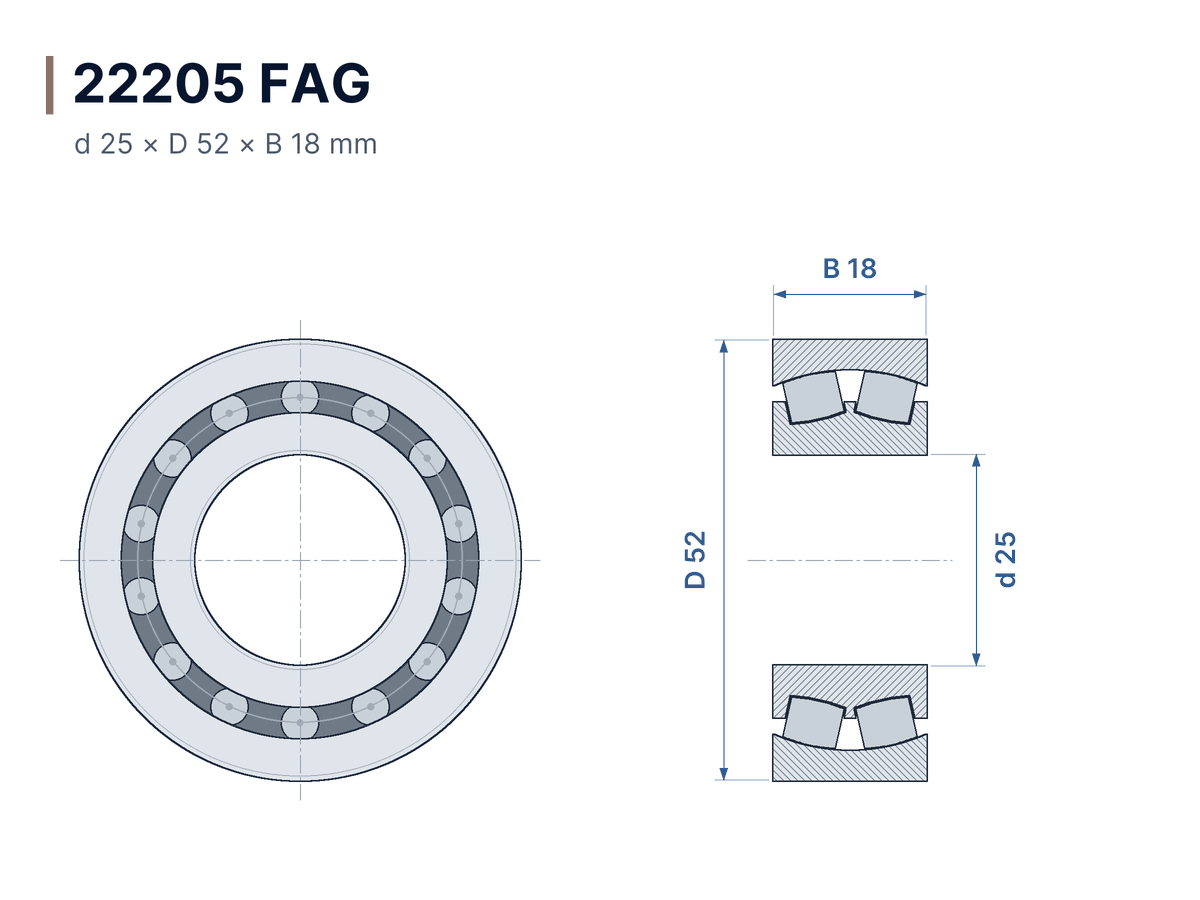

| 22205-C3 | d-25 D-52 B-18 | 46,24 € |
| 22206 | d-30 D-62 B-20 | 46,85 € |
| 22206-C3 | d-30 D-62 B-20 | 46,85 € |
| 22207 | d-35 D-72 B-23 | 48,92 € |
| 22207-C3 | d-35 D-72 B-23 | 48,92 € |
| 22208 | d-40 D-80 B-23 | 52,58 € |
| 22208-C3 | d-40 D-80 B-23 | 52,58 € |
| 22209 | d-45 D-85 B-23 | 56,12 € |
| 22209-C3 | d-45 D-85 B-23 | 56,12 € |
| 22210 | d-50 D-90 B-23 | 58,68 € |
| 22210-C3 | d-50 D-90 B-23 | 58,68 € |
| 22205 | d-25 D-52 B-18 | 46,24 € |
