Beschreibung

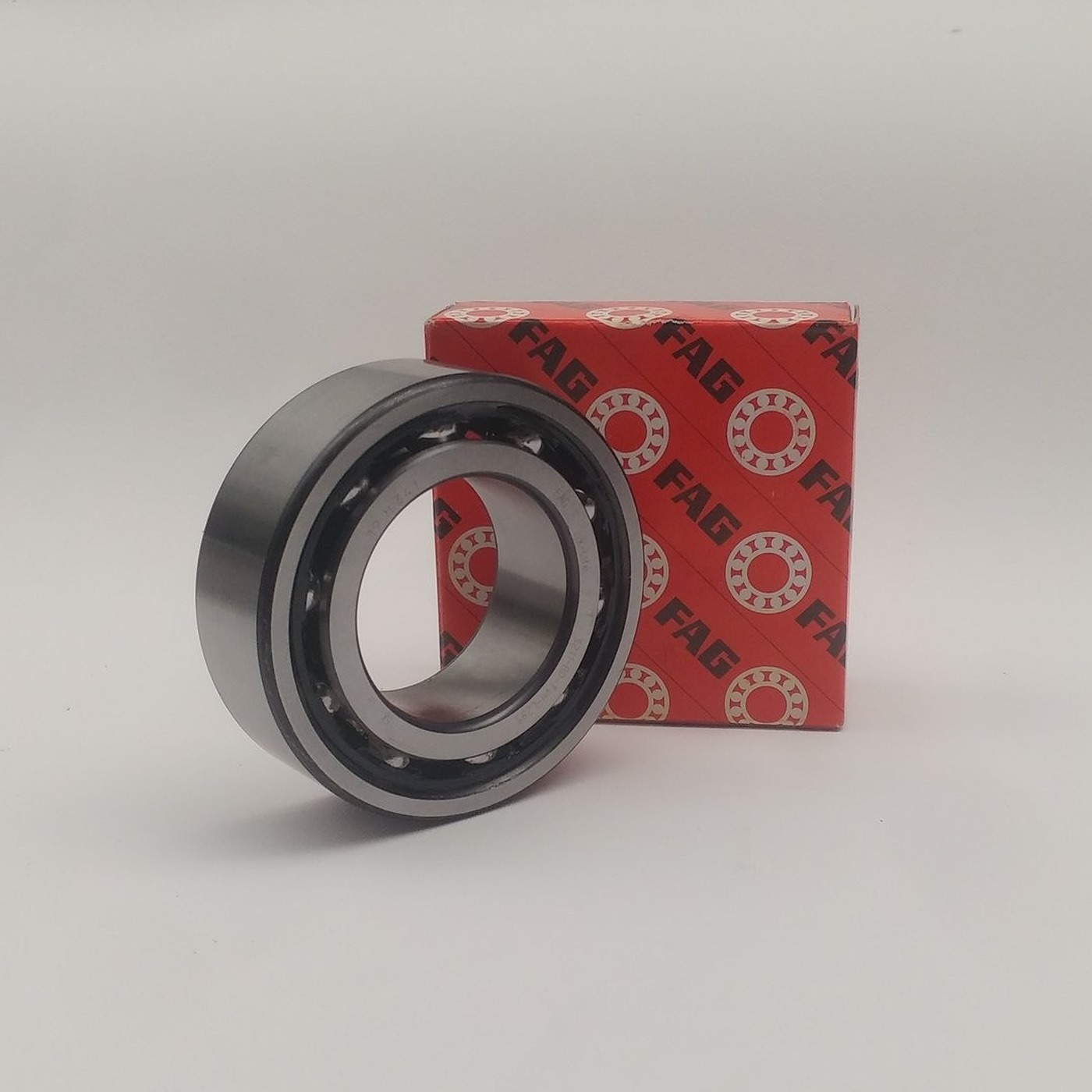

Zweireihige Schrägkugellager, Serie 3200 (FAG). Die leichte Baureihe der zweireihigen Schrägkugellager: Sie nehmen kombinierte Lasten auf, radial und axial in beide Richtungen, bei der Baugröße eines einzigen Lagers. Auf dieser Seite finden Sie 16 Artikelnummern mit Bohrung von 10 bis 40 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypZweireihige Schrägkugellager
- Serie3200
- Bohrung dvon 10 bis 40 mm
- Außendurchmesser Dvon 30 bis 80 mm
- Artikelnummern16
- MarkeFAG
Merkmale
- Nehmen kombinierte Lasten auf: radial und axial in beide Richtungen
- Bauraum eines einzigen Lagers statt eines Schrägkugellagerpaars
- Steife Wellenlagerung mit wenig Axialspiel
- Erhältlich offen oder abgedichtet (2RS), wo in der Artikelnummer angegeben
Typische Anwendungen
Einsatzbedingungen
| Lasten | Kombiniert: radial und axial in beide Richtungen |
|---|---|
| Drehzahl | Mittel |
| Schiefstellung | Nicht zulässig |
| Schmierung | Fett oder Öl |
| Temperatur | In der Regel bis etwa +120 °C; mit Dichtungen etwa +100 °C |
Vorteile
- Axiallasten in beide Richtungen mit nur einem Lager
- Hohe Steifigkeit auf kleinem Raum
- Einfachere Montage als ein Schrägkugellagerpaar
Grenzen
- Empfindlich gegen Schiefstellung
- Niedrigere Drehzahlen als einreihige Rillenkugellager
So liest man die Artikelnummer
| 2RS | Gummidichtungen auf beiden Seiten: Schutz vor Staub und Spritzwasser, lebensdauergeschmiert |
|---|
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerMit präziser Passung auf Welle und Gehäuse montieren: Es ist ein starres Lager, schon eine kleine Schiefstellung verkürzt seine Lebensdauer.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
