Descrizione

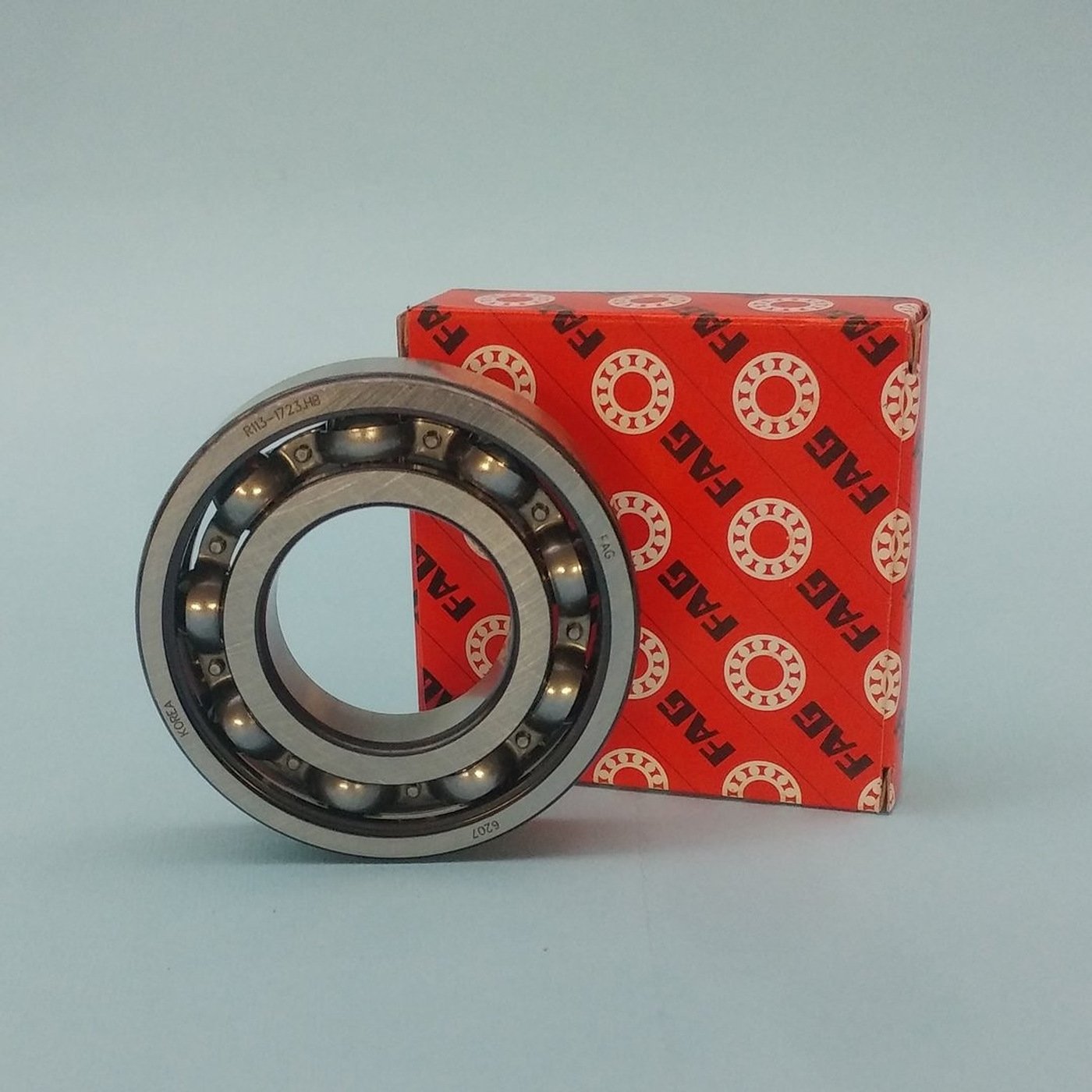

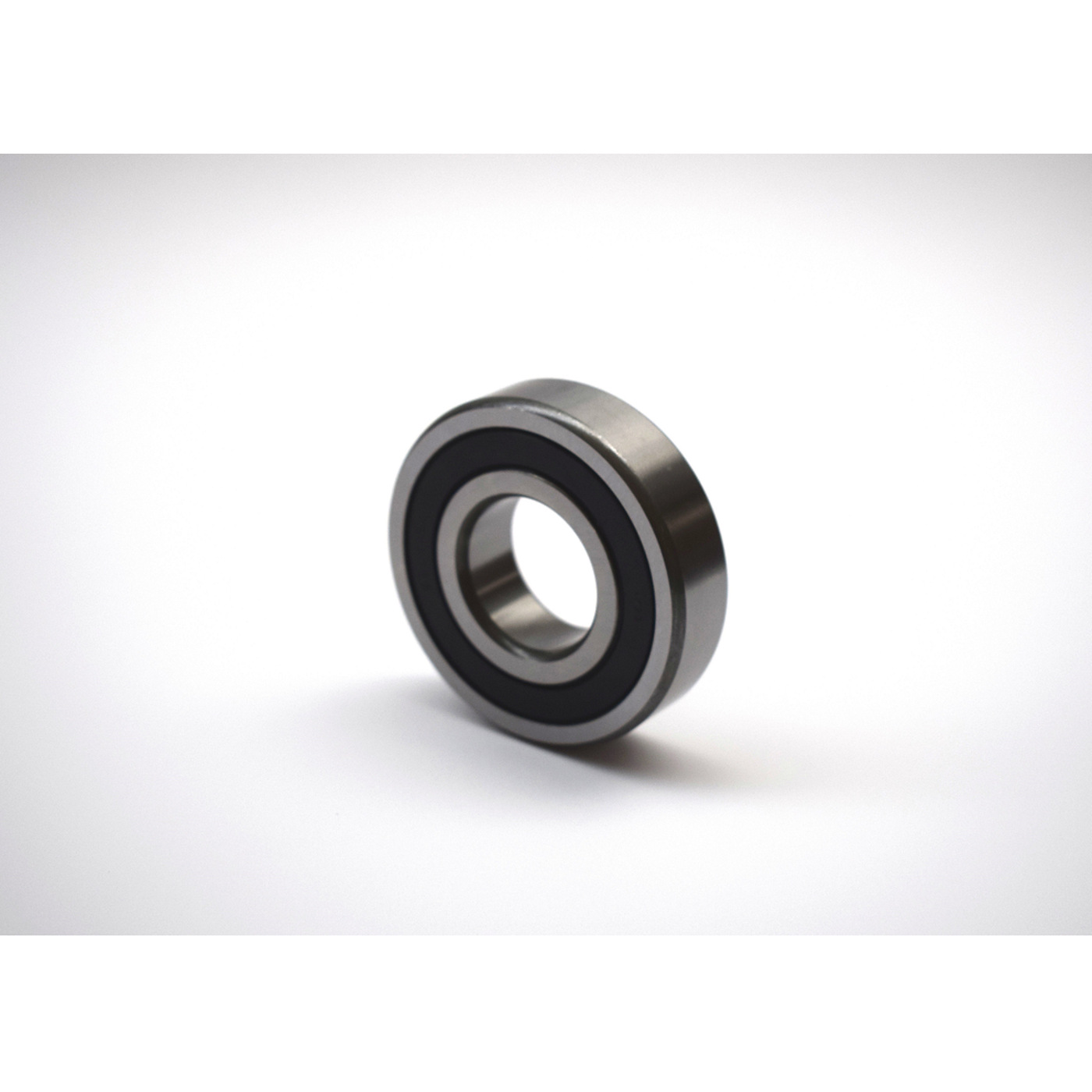

Cuscinetti radiali rigidi a una corona di sfere, serie 6200 (FAG · linea ECO). È la serie più diffusa in assoluto, il miglior compromesso fra ingombro e capacità di carico, presente in motori elettrici, pompe, riduttori e macchine di ogni tipo. In questa scheda trovi 86 codici, con foro da 10 a 50 mm: scegli il codice dal menu qui sopra.
- TipoRadiali rigidi a una corona di sfere
- Serie6200
- Foro dda 10 a 50 mm
- Diametro esterno Dda 30 a 90 mm
- Codici86
- MarcaFAG · linea ECO
Caratteristiche
- Reggono carichi radiali e carichi assiali moderati in entrambe le direzioni
- Attrito basso e velocità elevate, funzionamento silenzioso
- Dimensioni unificate ISO: intercambiabili fra le marche
- Versioni aperte, schermate (ZZ/2Z) o con tenute in gomma (2RS) lubrificate a vita
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Radiali; assiali moderati in entrambe le direzioni |
|---|---|
| Velocità | Elevate (le versioni aperte sono le più veloci) |
| Disallineamento | Poco tollerato: albero e sede devono essere allineati |
| Lubrificazione | Grasso (a vita nelle versioni ZZ e 2RS) oppure olio |
| Temperatura | In genere fino a circa +120 °C; con tenute in gomma il limite è dato dalla tenuta (circa +100 °C) |
Vantaggi
- Il cuscinetto più versatile e più facile da reperire
- Adatto alle alte velocità
- Poca manutenzione nelle versioni schermate o con tenute
- Costo contenuto
Limiti
- Carichi assiali solo moderati
- Non compensa disallineamenti fra albero e sede
- Per carichi radiali molto pesanti o con urti meglio un cuscinetto a rulli
Come leggere il codice
| 2RS | tenute in gomma su entrambi i lati: protezione da polvere e spruzzi, lubrificato a vita |
|---|---|
| ZZ / 2Z | schermi metallici su entrambi i lati: protezione dalla polvere, attrito minimo, lubrificato a vita |
| C3 | gioco radiale interno maggiorato: per accoppiamenti forzati o temperature elevate (tipico dei motori elettrici) |
| FAG | marca Schaeffler FAG |
| ECO | linea economica alternativa a FAG, per impieghi meno gravosi |
Codici disponibili
Le misure d × D × B (foro, diametro esterno, larghezza) di ogni codice compaiono nel menu "Misure"; le varianti con sigla (2RS, ZZ, C3…) sono elencate nel menu della serie.
Il consiglio del tecnicoPer sostituire un cuscinetto basta la sigla incisa sull'anello esterno: le prime cifre indicano tipo e serie, le ultime due il foro (dal 04 in su, moltiplicate per 5: 6205 = foro 25 mm). Se il vecchio era 2RS o ZZ, prendi la stessa protezione.
Temperature e velocità sono indicazioni generali per cuscinetti in acciaio standard: per condizioni particolari chiedici il dato del produttore.
Codici e misure disponibili (87)Clicca un codice per selezionarlo nella scheda.
| Codice | Misure | Prezzo |
|---|---|---|
| 6200-FAG | d-10 D-30 B-9 | 1,71 € |
| 6200-2RS-FAG | d-10 D-30 B-9 | 2,22 € |
| 6200-2RS-C3-FAG | d-10 D-30 B-9 | 2,22 € |
| 6200-2RS-ECO | d-10 D-30 B-9 | 0,63 € |
| 6200-2Z-FAG | d-10 D-30 B-9 | 1,96 € |
| 6200-2Z-C3-FAG | d-10 D-30 B-9 | 1,96 € |
| 6200-2Z-ECO | d-10 D-30 B-9 | 0,63 € |
| 6200-C3-FAG | d-10 D-30 B-9 | 1,71 € |
| 6201-FAG | d-12 D-32 B-10 | 1,78 € |
| 6201-2RS-FAG | d-12 D-32 B-10 | 2,32 € |
| 6201-2RS-C3-FAG | d-12 D-32 B-10 | 2,32 € |
| 6201-2RS-ECO | d-12 D-32 B-10 | 0,71 € |
| 6201-2Z-FAG | d-12 D-32 B-10 | 2,05 € |
| 6201-2Z-C3-FAG | d-12 D-32 B-10 | 2,05 € |
| 6201-2Z-ECO | d-12 D-32 B-10 | 0,71 € |
| 6201-C3-FAG | d-12 D-32 B-10 | 1,78 € |
| 6202-FAG | d-15 D-35 B-11 | 1,92 € |
| 6202-2RS-FAG | d-15 D-35 B-11 | 2,50 € |
| 6202-2RS-C3-FAG | d-15 D-35 B-11 | 2,50 € |
| 6202-2RS-ECO | d-15 D-35 B-11 | 0,78 € |
| 6202-2Z-FAG | d-15 D-35 B-11 | 2,21 € |
| 6202-2Z-C3-FAG | d-15 D-35 B-11 | 2,21 € |
| 6202-2Z-ECO | d-15 D-35 B-11 | 0,78 € |
| 6202-C3-FAG | d-15 D-35 B-11 | 1,92 € |
| 6203-FAG | d-17 D-40 B-12 | 2,16 € |
| 6203-2RS-FAG | d-17 D-40 B-12 | 2,81 € |
| 6203-2RS-C3-FAG | d-17 D-40 B-12 | 2,81 € |
| 6203-2RS-ECO | d-17 D-40 B-12 | 0,96 € |
| 6203-2Z-FAG | d-17 D-40 B-12 | 2,48 € |
| 6203-2Z-C3-FAG | d-17 D-40 B-12 | 2,48 € |
| 6203-2Z-ECO | d-17 D-40 B-12 | 0,96 € |
| 6203-C3-FAG | d-17 D-40 B-12 | 2,16 € |
| 6204-FAG | d-20 D-47 B-14 | 2,54 € |
| 6204-2RS-FAG | d-20 D-47 B-14 | 3,29 € |
| 6204-2RS-C3-FAG | d-20 D-47 B-14 | 3,29 € |
| 6204-2Z-FAG | d-20 D-47 B-14 | 2,89 € |
| 6204-2Z-C3-FAG | d-20 D-47 B-14 | 2,89 € |
| 6204-2Z-ECO | d-20 D-47 B-14 | 1,28 € |
| 6204-C3-FAG | d-20 D-47 B-14 | 2,54 € |
| 6205-FAG | d-25 D-52 B-15 | 2,95 € |
| 6205-2RS-FAG | d-25 D-52 B-15 | 3,87 € |
| 6205-2RS-C3-FAG | d-25 D-52 B-15 | 3,86 € |
| 6205-2RS-ECO | d-25 D-52 B-15 | 1,70 € |
| 6205-2Z-FAG | d-25 D-52 B-15 | 3,40 € |
| 6205-2Z-C3-FAG | d-25 D-52 B-15 | 3,40 € |
| 6205-2Z-ECO | d-25 D-52 B-15 | 1,70 € |
| 6205-C3-FAG | d-25 D-52 B-15 | 2,95 € |
| 6206-FAG | d-30 D-62 B-16 | 3,95 € |
| 6206-2RS-FAG | d-30 D-62 B-16 | 5,12 € |
| 6206-2RS-C3-FAG | d-30 D-62 B-16 | 5,12 € |
| 6206-2RS-ECO | d-30 D-62 B-16 | 2,15 € |
| 6206-2Z-FAG | d-30 D-62 B-16 | 4,56 € |
| 6206-2Z-C3-FAG | d-30 D-62 B-16 | 4,56 € |
| 6206-2Z-ECO | d-30 D-62 B-16 | 2,15 € |
| 6206-C3-FAG | d-30 D-62 B-16 | 3,95 € |
| 6207-FAG | d-35 D-72 B-17 | 5,20 € |
| 6207-2RS-FAG | d-35 D-72 B-17 | 6,76 € |
| 6207-2RS-C3-FAG | d-35 D-72 B-17 | 6,76 € |
| 6207-2RS-ECO | d-35 D-72 B-17 | 2,94 € |
| 6207-2Z-FAG | d-35 D-72 B-17 | 5,99 € |
| 6207-2Z-C3-FAG | d-35 D-72 B-17 | 5,99 € |
| 6207-2Z-ECO | d-35 D-72 B-17 | 2,94 € |
| 6207-C3-FAG | d-35 D-72 B-17 | 5,20 € |
| 6208-FAG | d-40 D-80 B-18 | 6,91 € |
| 6208-2RS-FAG | d-40 D-80 B-18 | 8,98 € |
| 6208-2RS-C3-FAG | d-40 D-80 B-18 | 8,98 € |
| 6208-2RS-ECO | d-40 D-80 B-18 | 3,66 € |
| 6208-2Z-FAG | d-40 D-80 B-18 | 7,94 € |
| 6208-2Z-C3-FAG | d-40 D-80 B-18 | 7,94 € |
| 6208-2Z-ECO | d-40 D-80 B-18 | 3,66 € |
| 6208-C3-FAG | d-40 D-80 B-18 | 6,91 € |
| 6209-FAG | d-45 D-85 B-19 | 9,52 € |
| 6209-2RS-FAG | d-45 D-85 B-19 | 12,32 € |
| 6209-2RS-C3-FAG | d-45 D-85 B-19 | 12,32 € |
| 6209-2RS-ECO | d-45 D-85 B-19 | 5,49 € |
| 6209-2Z-FAG | d-45 D-85 B-19 | 10,98 € |
| 6209-2Z-C3-FAG | d-45 D-85 B-19 | 10,98 € |
| 6209-2Z-ECO | d-45 D-85 B-19 | 4,88 € |
| 6209-C3-FAG | d-45 D-85 B-19 | 9,52 € |
| 6210-FAG | d-50 D-90 B-20 | 11,35 € |
| 6210-2RS-FAG | d-50 D-90 B-20 | 14,64 € |
| 6210-2RS-C3-FAG | d-50 D-90 B-20 | 14,64 € |
| 6210-2RS-ECO | d-50 D-90 B-20 | 6,59 € |
| 6210-2Z-FAG | d-50 D-90 B-20 | 12,93 € |
| 6210-2Z-C3-FAG | d-50 D-90 B-20 | 12,96 € |
| 6210-2Z-ECO | d-50 D-90 B-20 | 5,73 € |
| 6210-C3-FAG | d-50 D-90 B-20 | 11,35 € |
Sigle equivalenti tra marche: 2RS (tenute in gomma sui due lati) = 2RSR FAG = 2RS1 / 2RSH SKF = DDU NSK = LLU NTN; 2Z (schermi metallici sui due lati) = 2ZR FAG = 2Z SKF = ZZ NSK, NTN e Koyo; C3 = gioco radiale maggiorato, uguale per tutte le marche.
