Beschreibung
Einreihige Rillenkugellager, Serie 600 (FAG). Die Baureihe der kleinen Lager für dünne Wellen: Elektrowerkzeuge, Kleinmotoren, Lüfter, Modellbau und Feinmechanik. Auf dieser Seite finden Sie 28 Artikelnummern mit Bohrung von 3 bis 9 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypEinreihige Rillenkugellager
- Serie600
- Bohrung dvon 3 bis 9 mm
- Außendurchmesser Dvon 10 bis 26 mm
- Artikelnummern28
- MarkeFAG
Merkmale
- Nehmen Radiallasten und mäßige Axiallasten in beide Richtungen auf
- Geringe Reibung und hohe Drehzahlen, leiser Lauf
- Genormte ISO-Abmessungen: austauschbar zwischen den Marken
- Offene Ausführungen, mit Deckscheiben (ZZ/2Z) oder Gummidichtungen (2RS), lebensdauergeschmiert
Typische Anwendungen
Einsatzbedingungen
| Lasten | Radial; mäßig axial in beide Richtungen |
|---|---|
| Drehzahl | Hoch (offene Ausführungen sind am schnellsten) |
| Schiefstellung | Kaum zulässig: Welle und Gehäuse müssen fluchten |
| Schmierung | Fett (Lebensdauerschmierung bei ZZ und 2RS) oder Öl |
| Temperatur | In der Regel bis etwa +120 °C; mit Gummidichtungen begrenzt die Dichtung (etwa +100 °C) |
Vorteile
- Das vielseitigste und am leichtesten erhältliche Lager
- Für hohe Drehzahlen geeignet
- Wartungsarm in abgedeckten oder abgedichteten Ausführungen
- Günstig
Grenzen
- Nur mäßige Axiallasten
- Gleicht keine Fluchtfehler zwischen Welle und Gehäuse aus
- Für sehr hohe Radiallasten oder Stöße ist ein Rollenlager besser
So liest man die Artikelnummer
| 2RS | Gummidichtungen auf beiden Seiten: Schutz vor Staub und Spritzwasser, lebensdauergeschmiert |
|---|---|
| ZZ / 2Z | Metall-Deckscheiben auf beiden Seiten: Staubschutz, minimale Reibung, lebensdauergeschmiert |
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerZum Ersetzen eines Lagers genügt die Bezeichnung auf dem Außenring: Die ersten Ziffern geben Typ und Serie an, die letzten beiden die Bohrung (ab 04 aufwärts mal 5: 6205 = Bohrung 25 mm). War das alte Lager 2RS oder ZZ, nehmen Sie denselben Schutz.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
Verfügbare Artikelnummern und Größen (28)Klicken Sie auf eine Artikelnummer, um sie auszuwählen.
| Artikel-Nr. | Größen | Preis |
|---|---|---|
| 607 | d-7 D-19 B-6 | 1,66 € |
| 607-2RS | d-7 D-19 B-6 | 2,05 € |

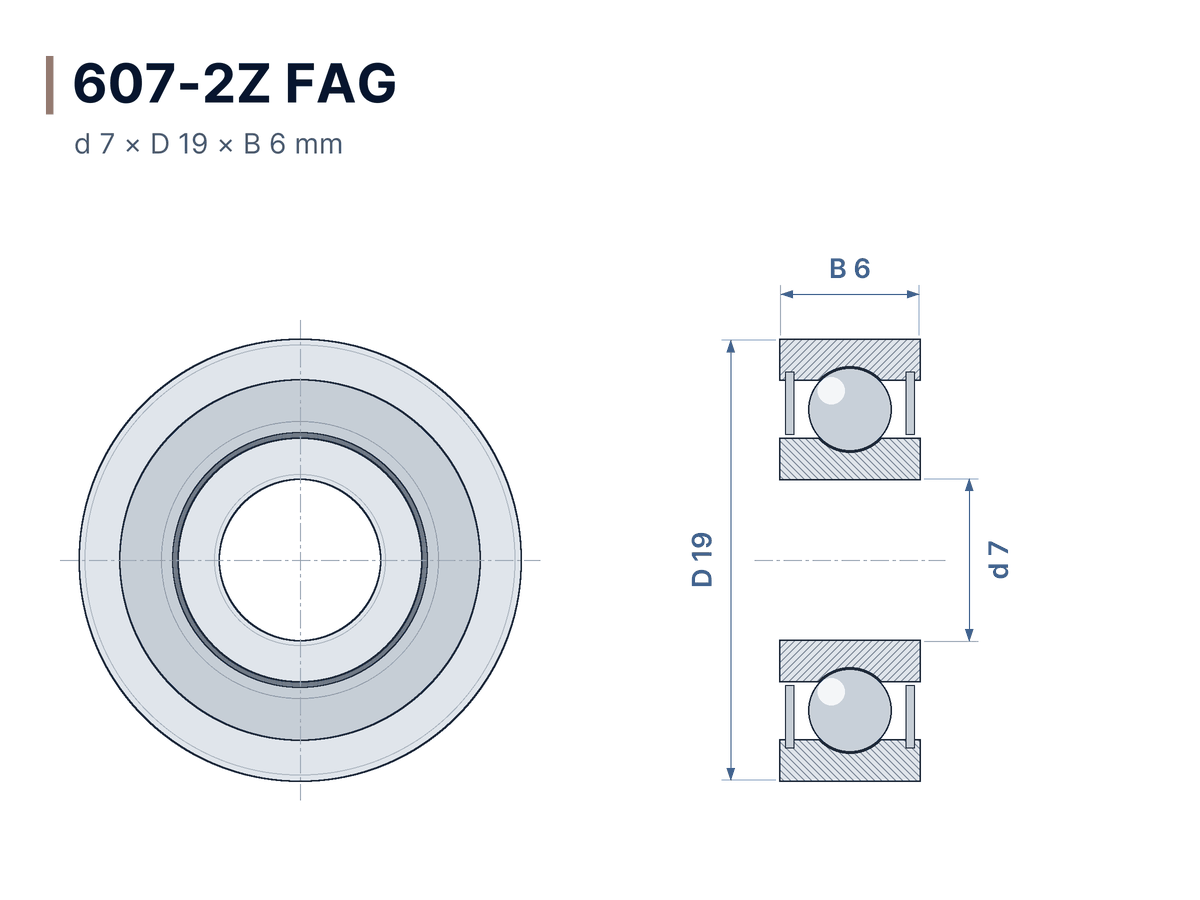

| 607-2Z | d-7 D-19 B-6 | 1,82 € |
| 608 | d-8 D-22 B-7 | 1,56 € |
| 608-2RS | d-8 D-22 B-7 | 2,04 € |
| 608-2Z | d-8 D-22 B-7 | 1,81 € |
| 609 | d-9 D-24 B-7 | 1,72 € |
| 609-2RS | d-9 D-24 B-7 | 2,12 € |
| 609-2Z | d-9 D-24 B-7 | 1,88 € |
| 623 | d-3 D-10 B-4 | 2,21 € |
| 623-2Z | d-3 D-10 B-4 | 2,34 € |
| 624 | d-4 D-13 B-5 | 1,92 € |
| 624-2Z | d-4 D-13 B-5 | 2,04 € |
| 625 | d-5 D-16 B-5 | 1,71 € |
| 625-2RS | d-5 D-16 B-5 | 2,05 € |
| 625-2Z | d-5 D-16 B-5 | 1,82 € |
| 626 | d-6 D-19 B-6 | 1,67 € |

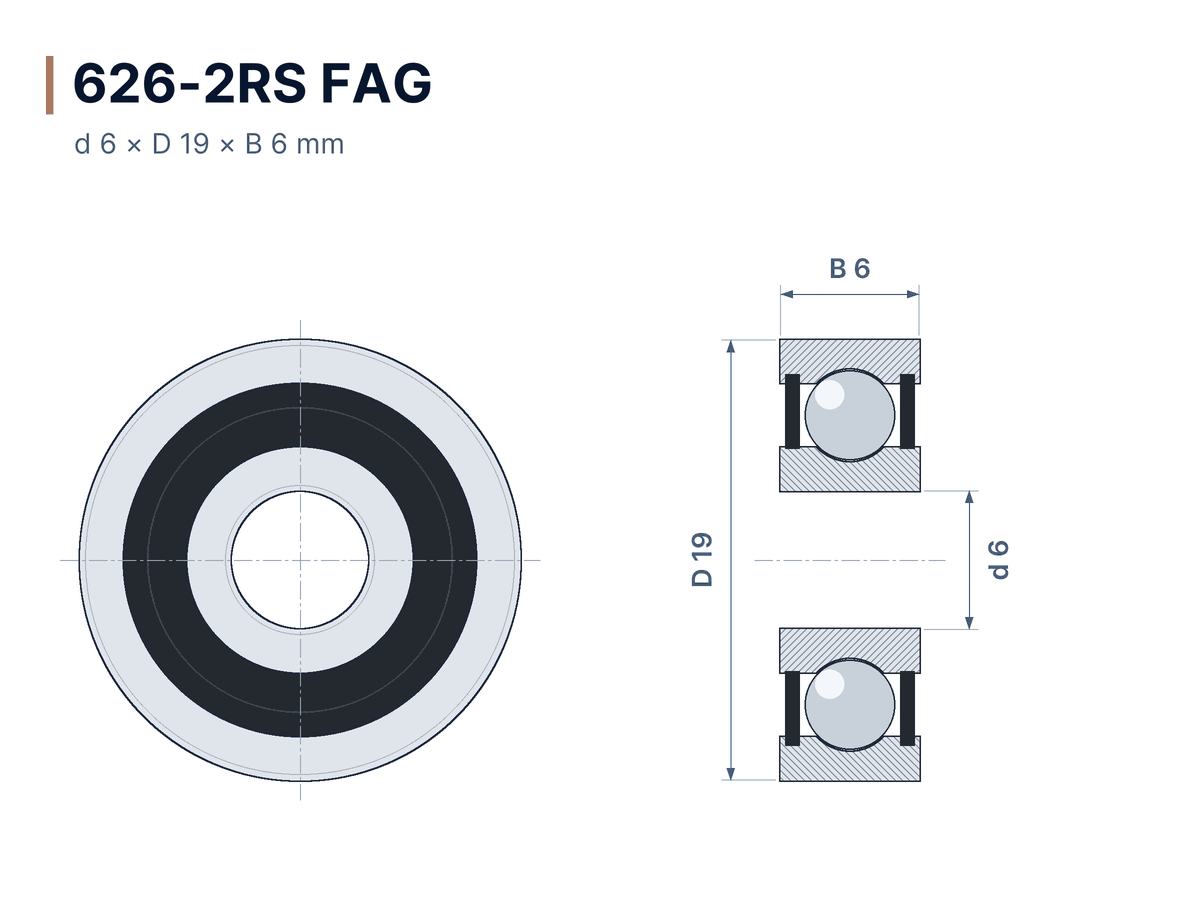

| 626-2RS | d-6 D-19 B-6 | 2,03 € |
| 626-2Z | d-6 D-19 B-6 | 1,79 € |
| 627 | d-7 D-22 B-7 | 1,66 € |
| 627-2RS | d-7 D-22 B-7 | 2,00 € |
| 627-2Z | d-7 D-22 B-7 | 1,77 € |
| 629 | d-9 D-26 B-8 | 1,78 € |
| 629-2RS | d-9 D-26 B-8 | 2,16 € |
| 629-2Z | d-9 D-26 B-8 | 1,90 € |
| 634 | d-4 D-16 B-5 | 1,98 € |
| 634-2Z | d-4 D-16 B-5 | 2,44 € |
| 635-2Z | d-5 D-19 B-6 | 2,06 € |
Gleichwertige Kurzzeichen der Hersteller: 2RS (beidseitige Gummidichtungen) = 2RSR FAG = 2RS1 / 2RSH SKF = DDU NSK = LLU NTN; 2Z (beidseitige Stahldeckscheiben) = 2ZR FAG = 2Z SKF = ZZ NSK, NTN und Koyo; C3 = vergrößerte radiale Lagerluft, bei allen Herstellern gleich.
