Description

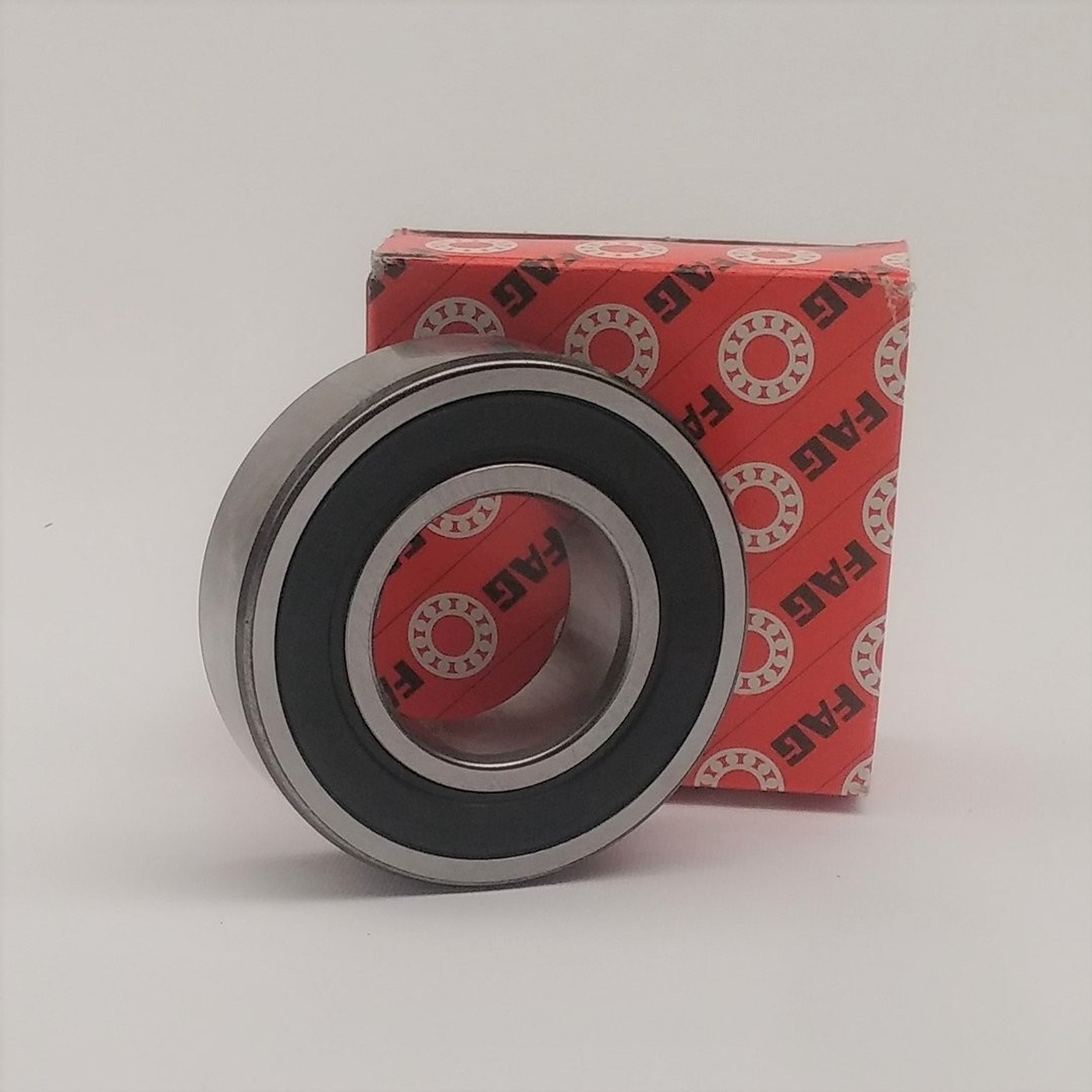

Roulements à rotule sur deux rangées de billes, série 2200 (FAG). C'est la série large des roulements à rotule sur deux rangées de billes, dont le chemin de roulement sphérique de la bague extérieure permet à l'arbre de s'incliner sans forcer le roulement. Cette fiche compte 22 références, avec alésage de 10 à 50 mm : choisissez la référence dans le menu ci-dessus.
- TypeÀ rotule sur deux rangées de billes
- Série2200
- Alésage dde 10 à 50 mm
- Diamètre extérieur Dde 30 à 90 mm
- Références22
- MarqueFAG
Caractéristiques
- Le chemin sphérique de la bague extérieure laisse l'arbre s'incliner de quelques degrés sans forcer le roulement
- Idéaux avec des arbres longs qui fléchissent ou des paliers difficiles à aligner
- Frottement faible, fonctionnement à basse température
- Série large : billes plus grandes que la série étroite 1200, disponibles aussi avec joints (2RS) lorsque la référence l'indique
Applications typiques
Conditions d'utilisation
| Charges | Radiales moyennes ; axiales légères |
|---|---|
| Vitesse | Moyennes à élevées |
| Désalignement | Toléré : c'est leur fonction |
| Lubrification | Graisse ou huile |
| Température | En général jusqu'à environ +120 °C ; avec joints environ +100 °C |
Avantages
- Compensent les défauts d'alignement et les flexions de l'arbre
- Montage plus simple sur bâtis soudés ou paliers éloignés
- Frottement réduit
Limites
- Charge axiale limitée
- Moins de capacité de charge qu'un roulement à rotule sur rouleaux
Comment lire la référence
| 2RS | joints en caoutchouc des deux côtés : protection contre la poussière et les projections, lubrifié à vie |
|---|
Références disponibles
Les dimensions d × D × B (alésage, diamètre extérieur, largeur) de chaque référence figurent dans le menu « Dimensions » ; les variantes avec suffixe (2RS, ZZ, C3…) sont listées dans le menu de la série.
Le conseil du technicienSi vous montez l'arbre sur deux paliers éloignés ou sur un bâti soudé, un roulement à rotule absorbe les défauts d'alignement qui tueraient un roulement rigide.
Les températures et vitesses sont des indications générales pour des roulements en acier standard : pour des conditions particulières, demandez-nous la donnée du fabricant.
