Description

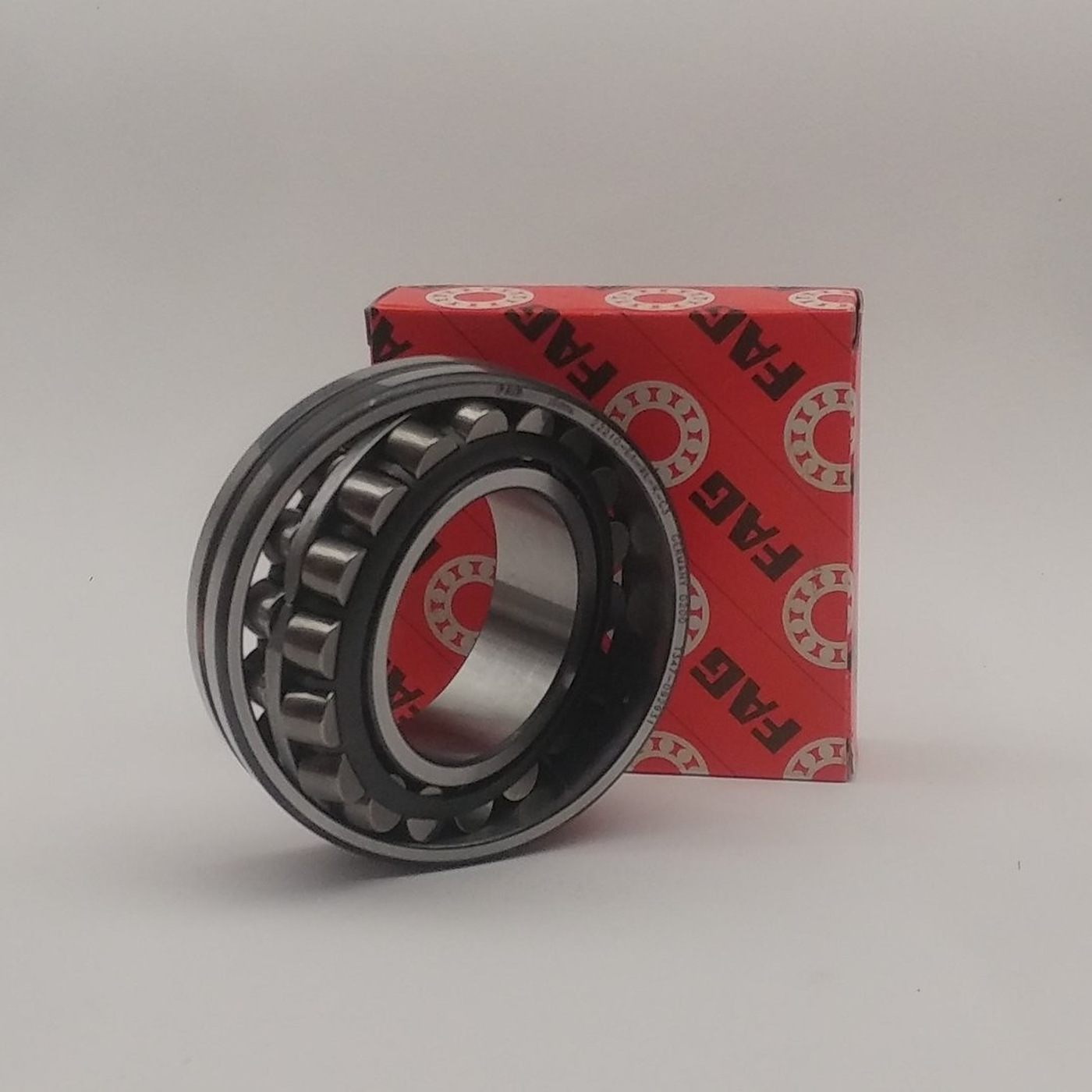

Roulements à rotule sur deux rangées de rouleaux, série 22200 (FAG). C'est la série des roulements à rotule sur deux rangées de rouleaux en tonneau : les plus robustes des roulements à rotule, adaptés aux fortes charges radiales, aux chocs et aux arbres qui fléchissent. Cette fiche compte 12 références, avec alésage de 25 à 50 mm : choisissez la référence dans le menu ci-dessus.
- TypeÀ rotule sur deux rangées de rouleaux
- Série22200
- Alésage dde 25 à 50 mm
- Diamètre extérieur Dde 52 à 90 mm
- Références12
- MarqueFAG
Caractéristiques
- Deux rangées de rouleaux en tonneau sur un chemin sphérique : grande capacité de charge radiale et aussi axiale dans les deux sens
- Auto-aligneurs : ils compensent les défauts d'alignement et les flexions de l'arbre
- Robustes face aux chocs et aux vibrations
- Alésage cylindrique ; exécution E1 de FAG, à capacité de charge majorée
Applications typiques
Conditions d'utilisation
| Charges | Radiales lourdes, axiales dans les deux sens, chocs |
|---|---|
| Vitesse | Moyennes |
| Désalignement | Toléré |
| Lubrification | Graisse ou huile, avec relubrification périodique |
| Température | En général jusqu'à environ +120 °C |
Avantages
- Le roulement des charges lourdes et des chocs
- Compense les désalignements
- Longue durée dans les conditions les plus dures
Limites
- Vitesse limite inférieure à celle des roulements à billes
- Encombrement et coût plus importants
- Frottement plus élevé : chauffe davantage aux vitesses élevées
Comment lire la référence
| C3 | jeu radial interne majoré : pour ajustements serrés ou températures élevées (typique des moteurs électriques) |
|---|---|
| E1 | exécution FAG renforcée, à capacité de charge majorée |
Références disponibles
Les dimensions d × D × B (alésage, diamètre extérieur, largeur) de chaque référence figurent dans le menu « Dimensions » ; les variantes avec suffixe (2RS, ZZ, C3…) sont listées dans le menu de la série.
Le conseil du technicienSur les machines qui vibrent, relubrifiez régulièrement et contrôlez la température des paliers : une hausse soudaine est le premier signe d'usure.
Les températures et vitesses sont des indications générales pour des roulements en acier standard : pour des conditions particulières, demandez-nous la donnée du fabricant.
