Description

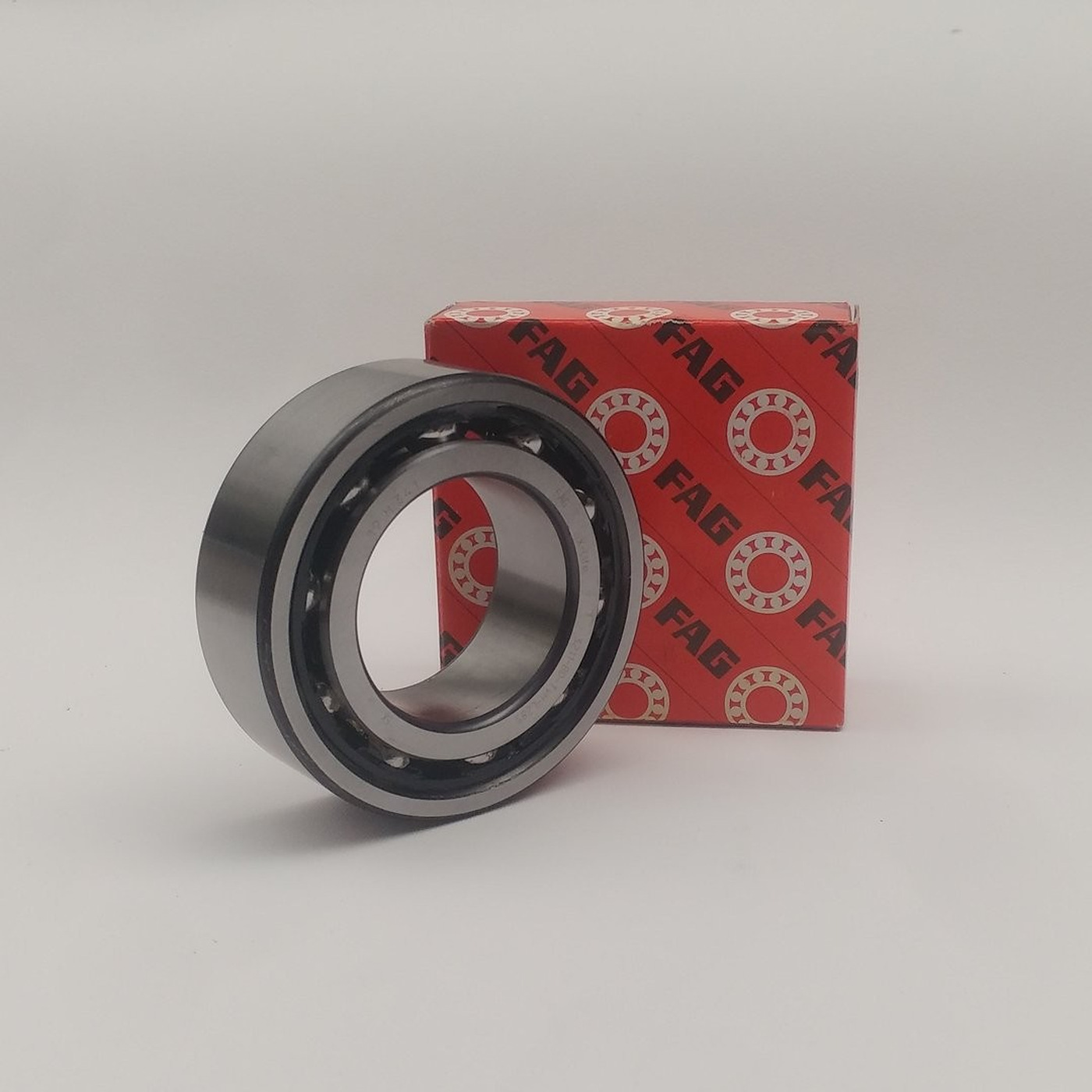

Roulements à deux rangées de billes à contact oblique, série 3200 (FAG). C'est la série légère des roulements à deux rangées de billes à contact oblique : capables de supporter des charges combinées, radiales et axiales dans les deux sens, avec l'encombrement d'un seul roulement. Cette fiche compte 16 références, avec alésage de 10 à 40 mm : choisissez la référence dans le menu ci-dessus.
- TypeÀ deux rangées de billes à contact oblique
- Série3200
- Alésage dde 10 à 40 mm
- Diamètre extérieur Dde 30 à 80 mm
- Références16
- MarqueFAG
Caractéristiques
- Supportent des charges combinées : radiales et axiales dans les deux sens
- L'encombrement d'un seul roulement au lieu d'une paire de roulements obliques
- Montage rigide de l'arbre, avec peu de jeu axial
- Disponibles en version ouverte ou avec joints (2RS) lorsque la référence l'indique
Applications typiques
Conditions d'utilisation
| Charges | Combinées : radiales et axiales dans les deux sens |
|---|---|
| Vitesse | Moyennes |
| Désalignement | Non toléré |
| Lubrification | Graisse ou huile |
| Température | En général jusqu'à environ +120 °C ; avec joints environ +100 °C |
Avantages
- Charges axiales dans les deux sens avec un seul roulement
- Grande rigidité dans peu d'espace
- Montage plus simple qu'une paire de roulements obliques
Limites
- Sensible aux désalignements
- Vitesses inférieures aux roulements rigides à une rangée
Comment lire la référence
| 2RS | joints en caoutchouc des deux côtés : protection contre la poussière et les projections, lubrifié à vie |
|---|
Références disponibles
Les dimensions d × D × B (alésage, diamètre extérieur, largeur) de chaque référence figurent dans le menu « Dimensions » ; les variantes avec suffixe (2RS, ZZ, C3…) sont listées dans le menu de la série.
Le conseil du technicienMontez-le avec un ajustement précis sur l'arbre et le logement : c'est un roulement rigide, et même un léger défaut d'alignement réduit sa durée de vie.
Les températures et vitesses sont des indications générales pour des roulements en acier standard : pour des conditions particulières, demandez-nous la donnée du fabricant.
