Descrizione

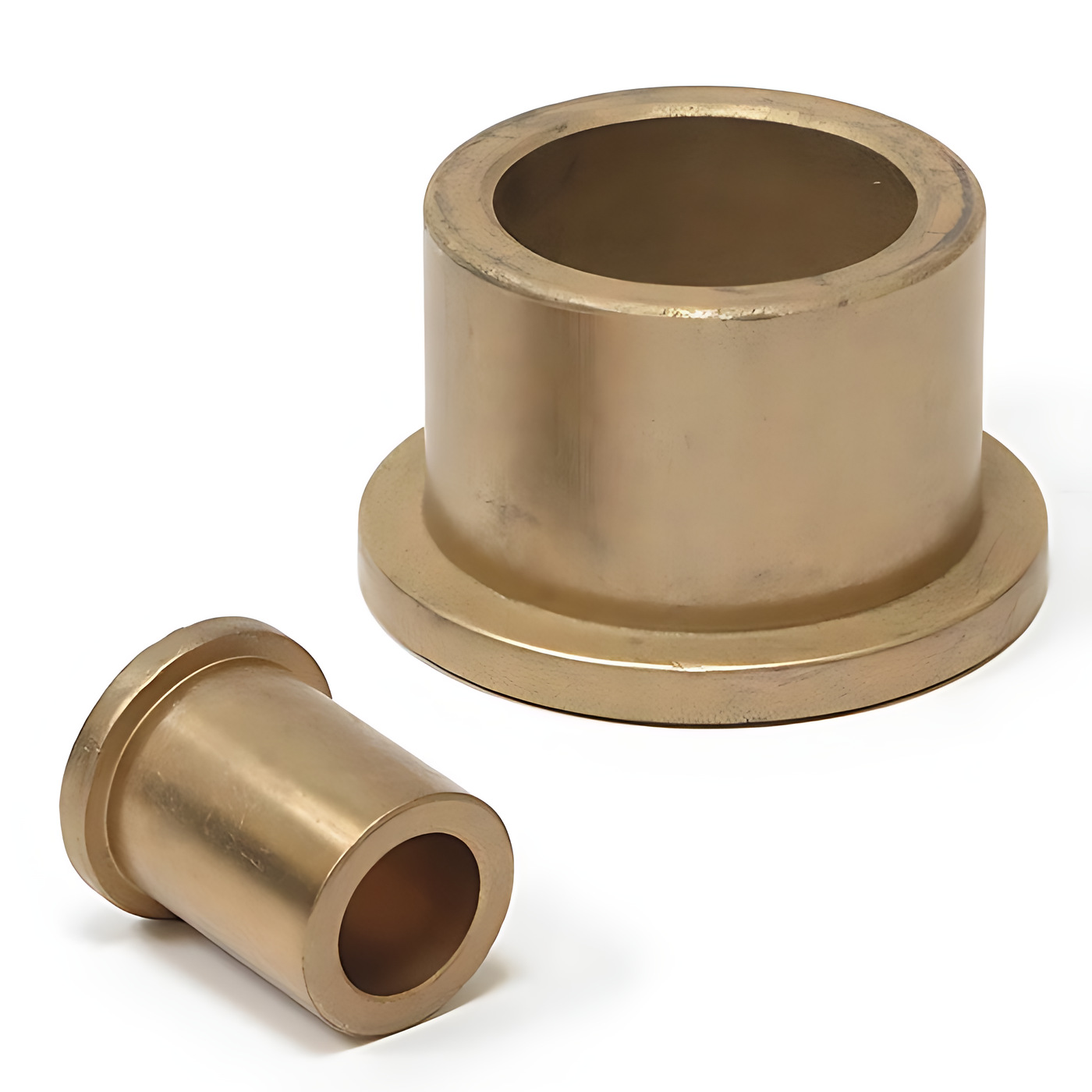

Boccola flangiata autolubrificante in bronzo sinterizzato: foro 30 mm, diametro esterno 40 mm, flangia Ø 50 × 5 mm, lunghezza totale 30 mm. Il bronzo poroso è impregnato d'olio, che durante il funzionamento risale sulla superficie e lubrifica l'albero: niente ingrassatori, niente manutenzione.
- Foro d130 mm
- Esterno d240 mm
- Flangia d350 mm
- Spessore flangia b25 mm
- Lunghezza b130 mm
Caratteristiche
- Bronzo sinterizzato poroso impregnato d'olio: si autolubrifica per tutta la vita della boccola
- La flangia fa da battuta: posiziona la boccola nella sede e regge piccoli carichi assiali
- Funzionamento silenzioso, senza grasso che cola o raccoglie sporco
- Pronta da montare a pressione nella sede
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Leggeri e medi, senza urti forti |
|---|---|
| Moto | Rotatorio continuo o oscillante, velocità medio-basse |
| Temperatura | Indicativamente fino a +90 °C (limite dell'olio d'impregnazione) |
| Montaggio | A pressione in sede con tolleranza H7; albero rettificato con tolleranza f7 consigliata |
| Da evitare | Lavaggi con solventi o sgrassanti, che portano via l'olio |
Vantaggi
- Nessuna lubrificazione da fare
- Silenziosa ed economica
- La flangia semplifica il montaggio e fa da battuta
Limiti
- Non adatta a carichi elevati o a urti
- Teme solventi e temperature alte
- Per velocità elevate meglio un cuscinetto a rotolamento
Come leggere la misura
La sigla 30x40x50x5x30 segue l'ordine d1 × d2 × d3 × b2 × b1: foro, diametro esterno, diametro della flangia, spessore della flangia, lunghezza totale (flangia compresa).
Il consiglio del tecnicoPianta la boccola con una pressa o un tampone che appoggia su tutta la flangia, mai a colpi di martello diretti: il bronzo sinterizzato è poroso e si deforma. Dopo il montaggio controlla che l'albero giri libero.

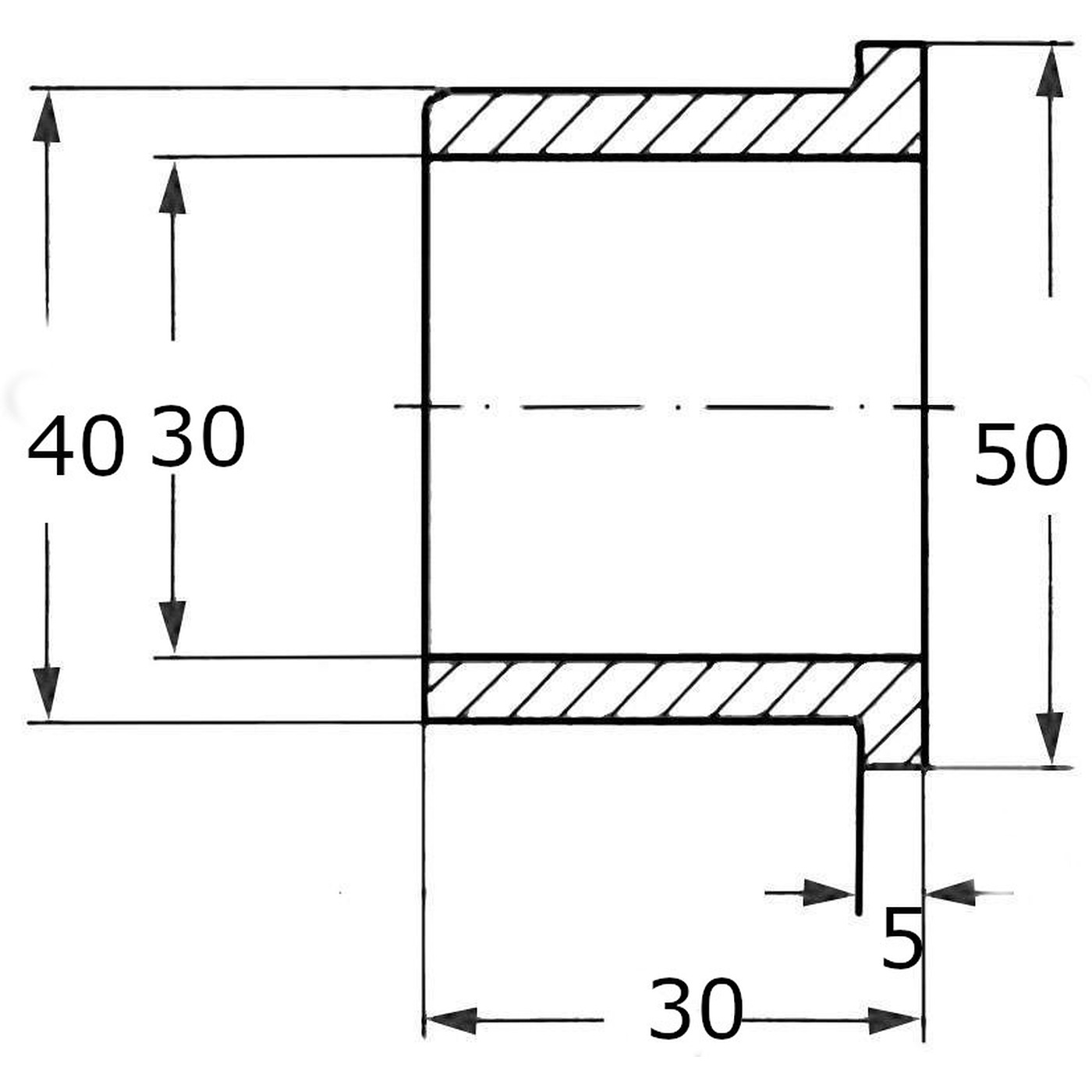

Disegno e scheda
