Descrizione

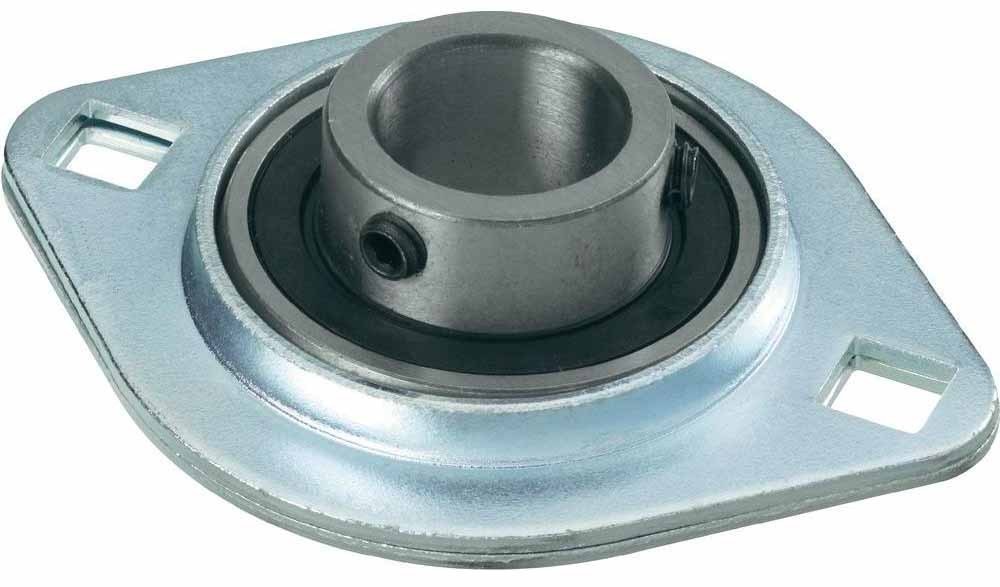

Supporto a flangia in lamiera d'acciaio stampata e zincata completo di cuscinetto SB 204, per albero da 20 mm: arriva già assemblato, si infila sull'albero, si fissa con i grani e si avvita alla macchina.
- Ø albero20 mm
- CorpoLamiera zincata
- CuscinettoSB 204
- MontaggioA flangia in lamiera
- SiglaSBPFL 204
Caratteristiche
- Cuscinetto con anello esterno sferico in sede sferica: il supporto si autoallinea e compensa i piccoli disallineamenti di montaggio
- Fissaggio all'albero con due grani sull'anello interno prolungato: niente spallamenti né ghiere da lavorare
- Cuscinetto schermato e lubrificato, pronto da montare
- Corpo in lamiera d'acciaio stampata e zincata: leggero, economico e protetto dalla ruggine
- Flangia ovale in lamiera stampata, la più sottile della famiglia
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Leggeri e medi |
|---|---|
| Velocità | Medie |
| Temperatura | In genere da -20 a +100 °C |
| Lubrificazione | Cuscinetto lubrificato a vita |
| Ambiente | Ambienti asciutti o moderatamente umidi |
Vantaggi
- Leggero ed economico
- Ingombro ridotto
- Zincatura contro la corrosione
Limiti
- Per carichi leggeri e medi: con urti o carichi forti scegli un supporto in ghisa
- Non rilubrificabile
Il consiglio del tecnicoStringi le viti della flangia in modo uniforme e controlla che la lamiera appoggi bene su tutta la superficie: un appoggio storto deforma il supporto.
