Descrizione
Cuscinetti a due corone di sfere a contatto obliquo, serie 3300 (FAG). È la serie media dei cuscinetti a due corone di sfere a contatto obliquo, più robusta della 3200, per carichi combinati più impegnativi. In questa scheda trovi 14 codici, con foro da 15 a 40 mm: scegli il codice dal menu qui sopra.
- TipoA due corone di sfere a contatto obliquo
- Serie3300
- Foro dda 15 a 40 mm
- Diametro esterno Dda 42 a 90 mm
- Codici14
- MarcaFAG
Caratteristiche
- Reggono carichi combinati: radiali e assiali in entrambe le direzioni
- Ingombro di un solo cuscinetto al posto di una coppia di obliqui
- Montaggio rigido dell'albero, con poco gioco assiale
- Disponibili in versione aperta o con tenute (2RS) dove indicato nel codice
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Combinati: radiali e assiali in entrambe le direzioni |
|---|---|
| Velocità | Medie |
| Disallineamento | Non tollerato |
| Lubrificazione | Grasso oppure olio |
| Temperatura | In genere fino a circa +120 °C; con tenute circa +100 °C |
Vantaggi
- Carichi assiali nei due sensi con un solo cuscinetto
- Grande rigidezza in poco spazio
- Montaggio più semplice di una coppia di obliqui
Limiti
- Sensibile ai disallineamenti
- Velocità inferiori ai radiali rigidi a una corona
Come leggere il codice
| 2RS | tenute in gomma su entrambi i lati: protezione da polvere e spruzzi, lubrificato a vita |
|---|
Codici disponibili
Le misure d × D × B (foro, diametro esterno, larghezza) di ogni codice compaiono nel menu "Misure"; le varianti con sigla (2RS, ZZ, C3…) sono elencate nel menu della serie.
Il consiglio del tecnicoMontalo con un accoppiamento preciso su albero e sede: è un cuscinetto rigido, e un disallineamento anche piccolo ne accorcia la vita.
Temperature e velocità sono indicazioni generali per cuscinetti in acciaio standard: per condizioni particolari chiedici il dato del produttore.
Codici e misure disponibili (14)Clicca un codice per selezionarlo nella scheda.
| Codice | Misure | Prezzo |
|---|---|---|

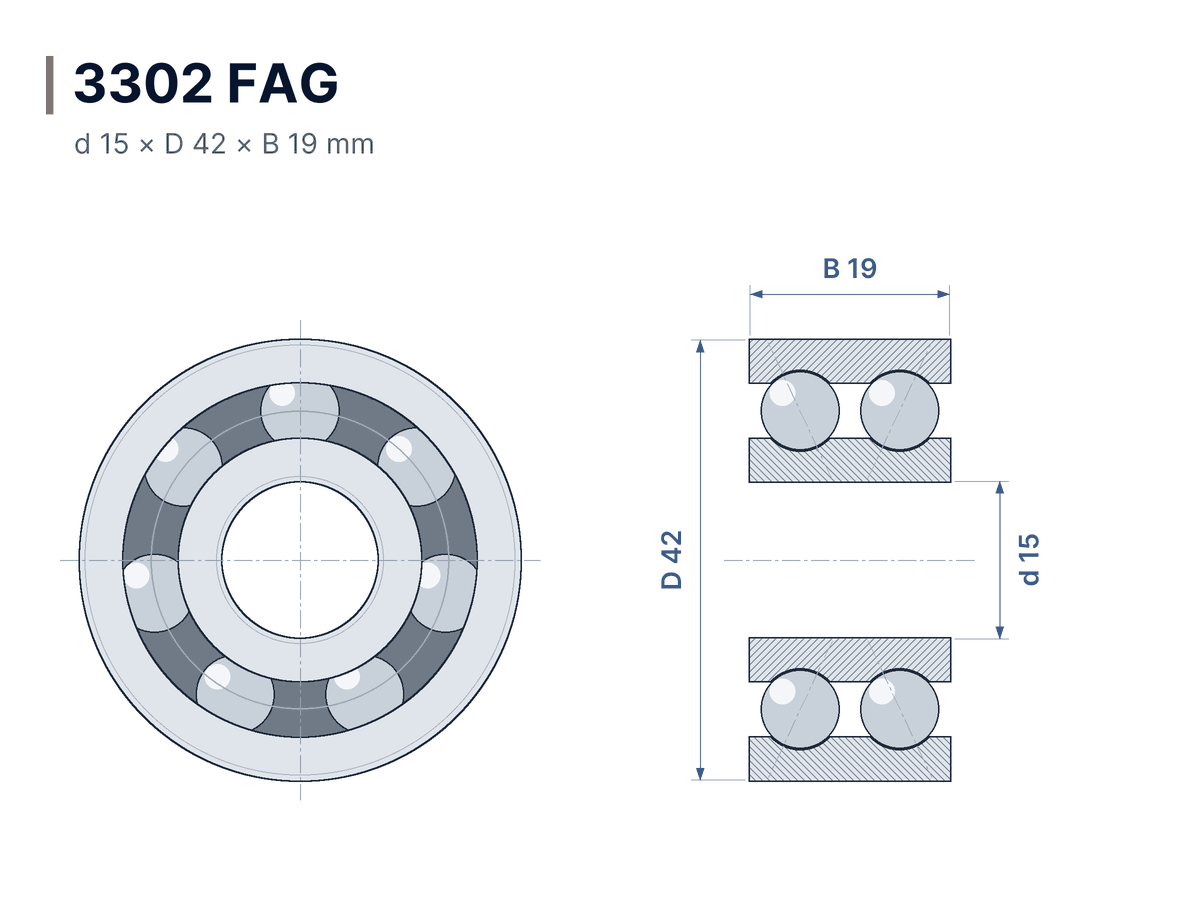

| 3302 | d-15 D-42 B-19 | 25,25 € |
| 3302-2RS | d-15 D-42 B-19 | 30,74 € |
| 3303 | d-17 D-47 B-22,20 | 26,96 € |
| 3303-2RS | d-17 D-47 B-22,20 | 32,33 € |
| 3304 | d-20 D-52 B-22,20 | 28,55 € |
| 3304-2RS | d-20 D-52 B-22,20 | 34,89 € |
| 3305 | d-25 D-62 B-25,40 | 34,04 € |
| 3305-2RS | d-25 D-62 B-25,40 | 40,02 € |
| 3306 | d-30 D-72 B-30,20 | 40,87 € |
| 3307 | d-35 D-80 B-34,90 | 47,58 € |
| 3307-2RS | d-35 D-80 B-34,90 | 57,34 € |
| 3308 | d-40 D-90 B-36,50 | 60,27 € |
| 3308-2RS | d-40 D-90 B-36,50 | 71,98 € |
| 3306-2RS | d-30 D-72 B-30,20 | 48,92 € |
Sigle equivalenti tra marche: 2RS (tenute in gomma sui due lati) = 2RSR FAG = 2RS1 / 2RSH SKF = DDU NSK = LLU NTN; 2Z (schermi metallici sui due lati) = 2ZR FAG = 2Z SKF = ZZ NSK, NTN e Koyo; C3 = gioco radiale maggiorato, uguale per tutte le marche.
