Descrizione

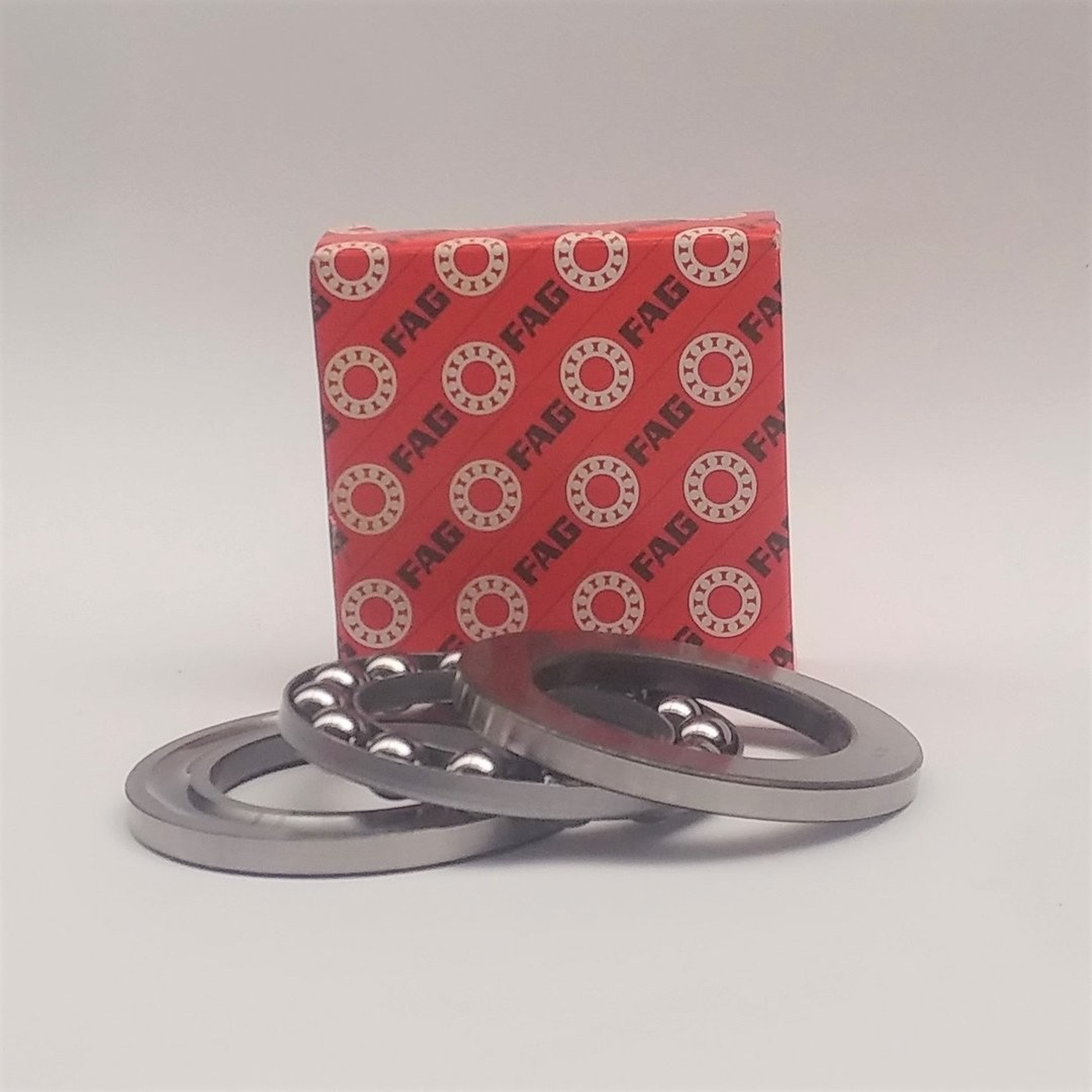

Cuscinetti assiali a sfere a semplice effetto, serie 51100 (FAG). È la serie leggera dei cuscinetti assiali a sfere a semplice effetto, che reggono solo carichi assiali in una direzione. In questa scheda trovi 11 codici, con foro da 10 a 50 mm: scegli il codice dal menu qui sopra.
- TipoAssiali a sfere a semplice effetto
- Serie51100
- Foro dda 10 a 50 mm
- Diametro esterno Dda 24 a 70 mm
- Codici11
- MarcaFAG
Caratteristiche
- Reggono solo carichi assiali, in una direzione
- Tre parti separabili: ralla albero, ralla alloggiamento e gabbia con le sfere
- Ingombro assiale molto ridotto
- Montaggio semplice, anche in spazi stretti
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Solo assiali, in una direzione; nessun carico radiale |
|---|---|
| Velocità | Basse e medie |
| Carico minimo | Serve sempre un minimo di spinta, altrimenti le sfere strisciano |
| Lubrificazione | Grasso oppure olio |
| Temperatura | In genere fino a circa +120 °C |
Vantaggi
- Spinte assiali elevate in pochissimo spazio
- Semplici e scomponibili
- Costo contenuto
Limiti
- Nessun carico radiale: l'albero va guidato da un altro cuscinetto
- Velocità limitate
- Spinta in una sola direzione (per i due sensi serve il doppio effetto)
Codici disponibili
Le misure d × D × B (foro, diametro esterno, larghezza) di ogni codice compaiono nel menu "Misure"; le varianti con sigla (2RS, ZZ, C3…) sono elencate nel menu della serie.
Il consiglio del tecnicoVerifica il verso: la ralla con il foro più piccolo va sull'albero (che gira), quella con il foro più grande appoggia sulla sede fissa.
Temperature e velocità sono indicazioni generali per cuscinetti in acciaio standard: per condizioni particolari chiedici il dato del produttore.
