Descrizione

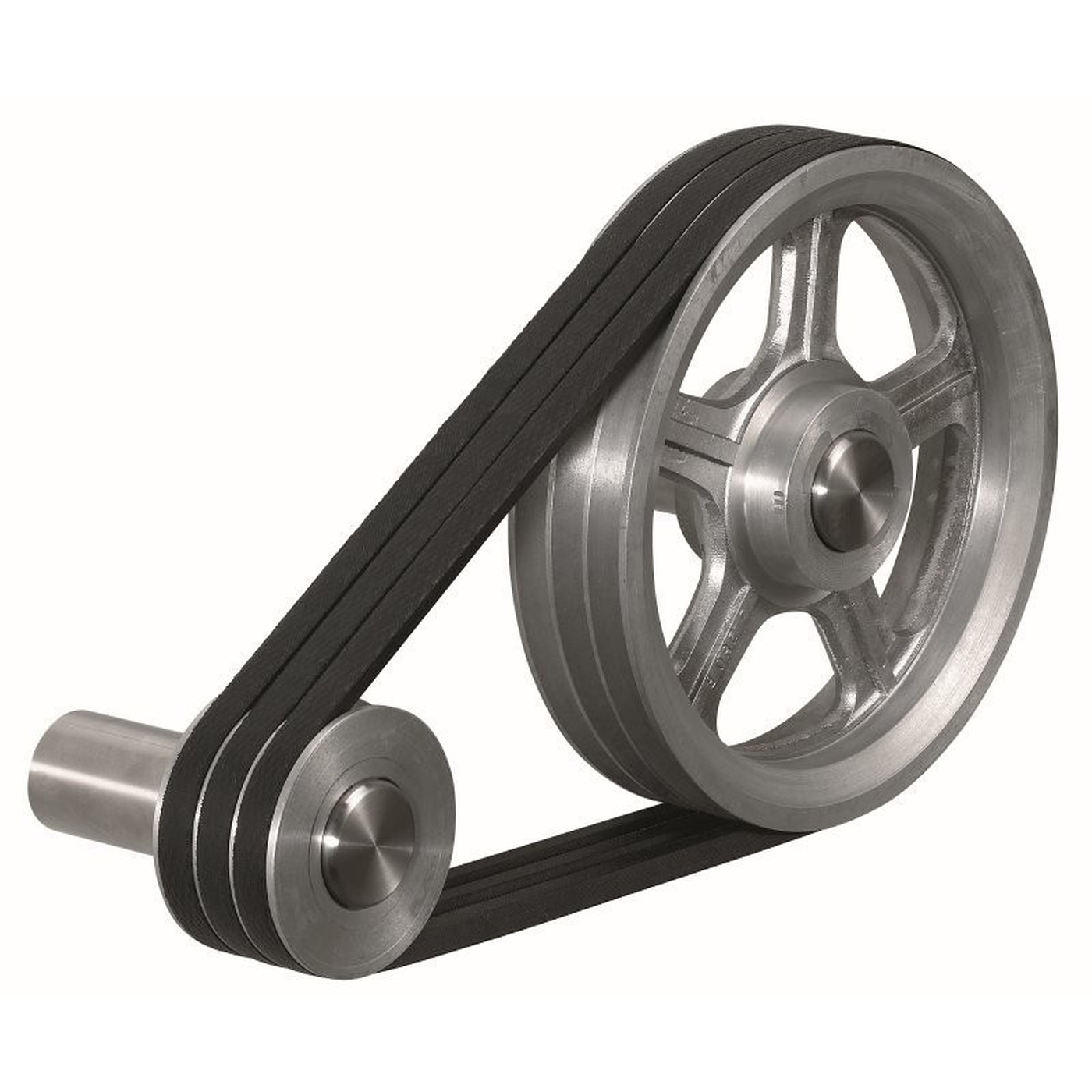

Cinghie trapezoidali classiche sezione A (13 × 8 mm, larghezza × altezza), costruite secondo DIN 2215 / ISO 4184: la trasmissione di potenza più diffusa e più semplice da manutenere. Disponibili in 91 lunghezze.
- SezioneA

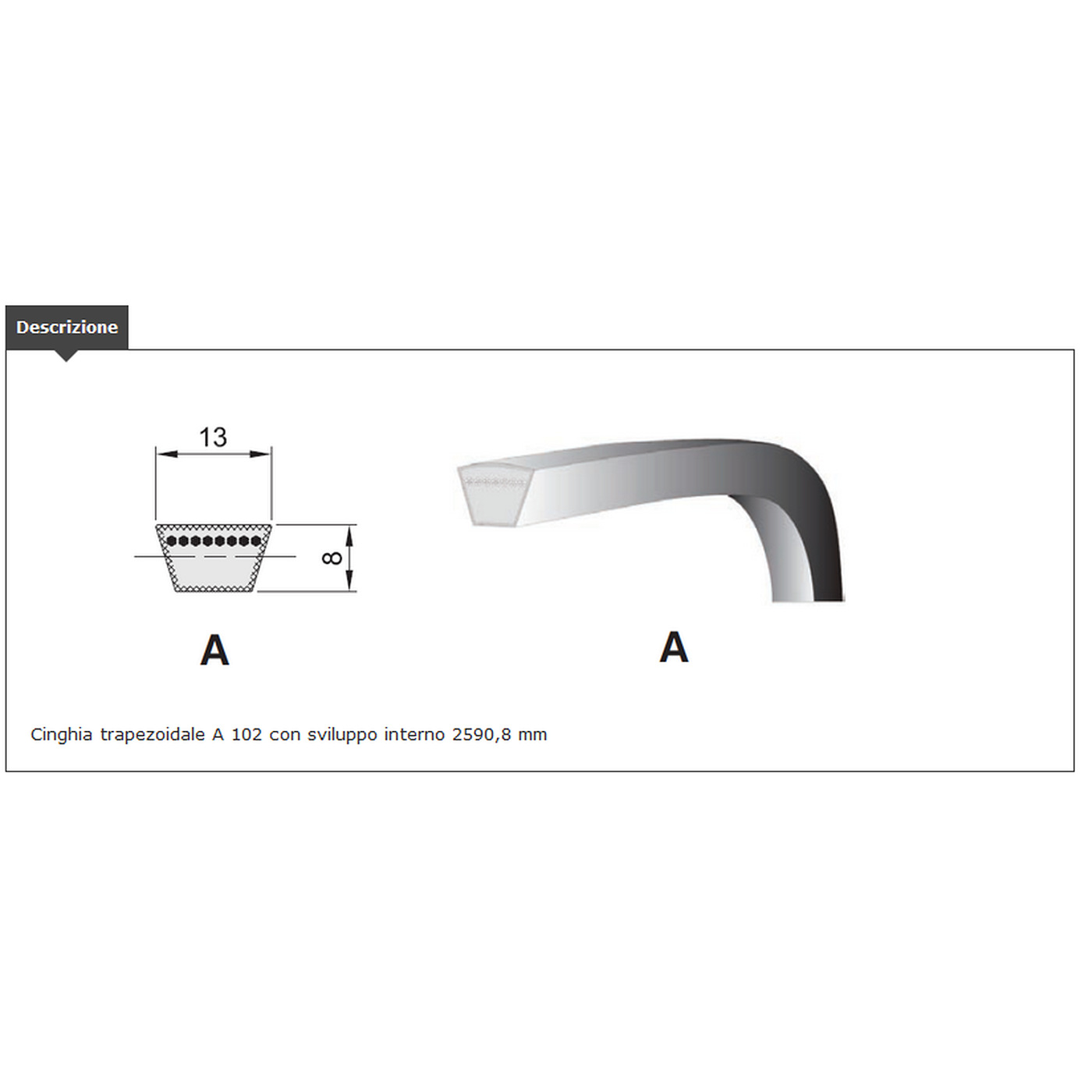

- Larghezza × altezza13 × 8 mm
- Sviluppida 457 a 4394 mm
- Misure91
Caratteristiche
- Fianchi trapezoidali che lavorano a cuneo nella gola della puleggia: più tensione, più presa
- Inserti di trazione ad alta resistenza annegati nella mescola, per un allungamento minimo nel tempo
- Funzionamento silenzioso e assorbimento degli strappi all'avviamento
- Slittano in caso di blocco della macchina, proteggendo motore e organi di trasmissione
Applicazioni tipiche
Condizioni di utilizzo
| Sezione | A (13 × 8 mm) |
|---|---|
| Norma | DIN 2215 / ISO 4184 |
| Lunghezze | da 18 a 173 (sviluppo interno da 457 a 4394 mm) |
| Velocità periferica | Indicativamente fino a circa 30 m/s |
| Temperatura ambiente | Indicativamente da -30 a +70 °C |
| Pulegge | Con gola per la sezione A: molte pulegge DIN 2211 accettano sia la sezione classica sia la stretta corrispondente (Z/SPZ, A/SPA, B/SPB), ma verifica il profilo della gola |
| Ambiente | Asciutto e pulito: oli, grassi e solventi deteriorano la mescola |
Vantaggi
- Ricambio facilissimo da trovare, montato su moltissime macchine
- Lavora bene anche con pulegge piccole
- Economica e semplice da sostituire
Limiti
- Va ritensionata dopo il rodaggio e controllata periodicamente
- Con più cinghie in parallelo vanno sostituite tutte insieme
- Teme oli, calore eccessivo e pulegge consumate
Come leggere la misura
Nelle sezioni classiche il numero è lo sviluppo interno in pollici: A 18 = 18″ × 25,4 = 457,2 mm.
Il consiglio del tecnicoLa sigla è stampata sul dorso della cinghia vecchia: se è illeggibile misurala con un metro a nastro passato a metà altezza della cinghia, oppure mandaci la foto. Sulle trasmissioni con più cinghie montate cinghie nuove tutte uguali: una nuova accanto a una consumata lavora da sola e dura poco.
Velocità e temperature sono valori indicativi per cinghie trapezoidali in gomma: per trasmissioni critiche chiedici il calcolo.
