Descrizione

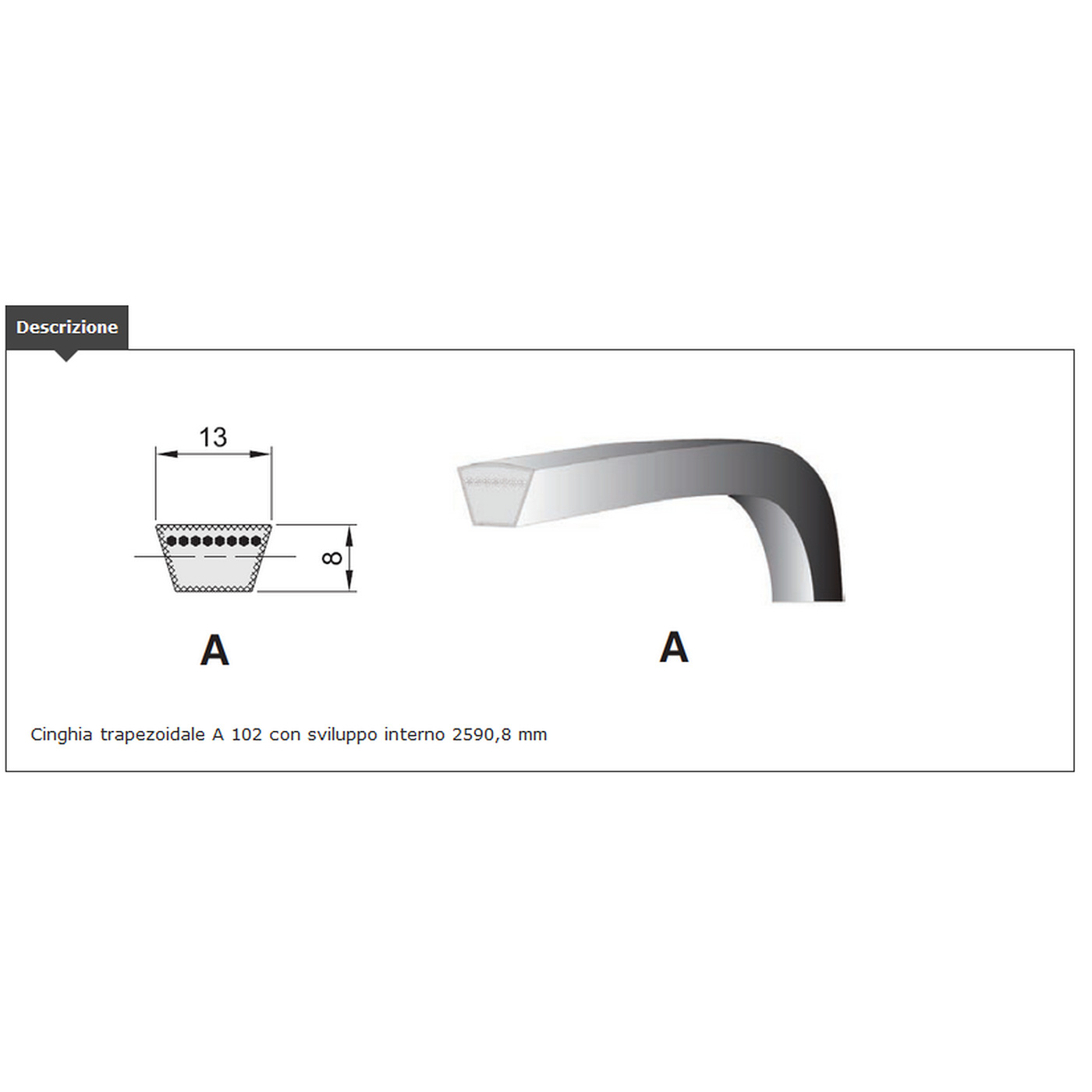

Cinghie trapezoidali classiche sezione A (13 × 8 mm, larghezza × altezza), costruite secondo DIN 2215 / ISO 4184: la trasmissione di potenza più diffusa e più semplice da manutenere. Disponibili in 91 lunghezze.
- SezioneA
- Larghezza × altezza13 × 8 mm
- Sviluppida 457 a 4394 mm
- Misure91
Caratteristiche
- Fianchi trapezoidali che lavorano a cuneo nella gola della puleggia: più tensione, più presa
- Inserti di trazione ad alta resistenza annegati nella mescola, per un allungamento minimo nel tempo
- Funzionamento silenzioso e assorbimento degli strappi all'avviamento
- Slittano in caso di blocco della macchina, proteggendo motore e organi di trasmissione
Applicazioni tipiche
Condizioni di utilizzo
| Sezione | A (13 × 8 mm) |
|---|---|
| Norma | DIN 2215 / ISO 4184 |
| Lunghezze | da 18 a 173 (sviluppo interno da 457 a 4394 mm) |
| Velocità periferica | Indicativamente fino a circa 30 m/s |
| Temperatura ambiente | Indicativamente da -30 a +70 °C |
| Pulegge | Con gola per la sezione A: molte pulegge DIN 2211 accettano sia la sezione classica sia la stretta corrispondente (Z/SPZ, A/SPA, B/SPB), ma verifica il profilo della gola |
| Ambiente | Asciutto e pulito: oli, grassi e solventi deteriorano la mescola |
Vantaggi
- Ricambio facilissimo da trovare, montato su moltissime macchine
- Lavora bene anche con pulegge piccole
- Economica e semplice da sostituire
Limiti
- Va ritensionata dopo il rodaggio e controllata periodicamente

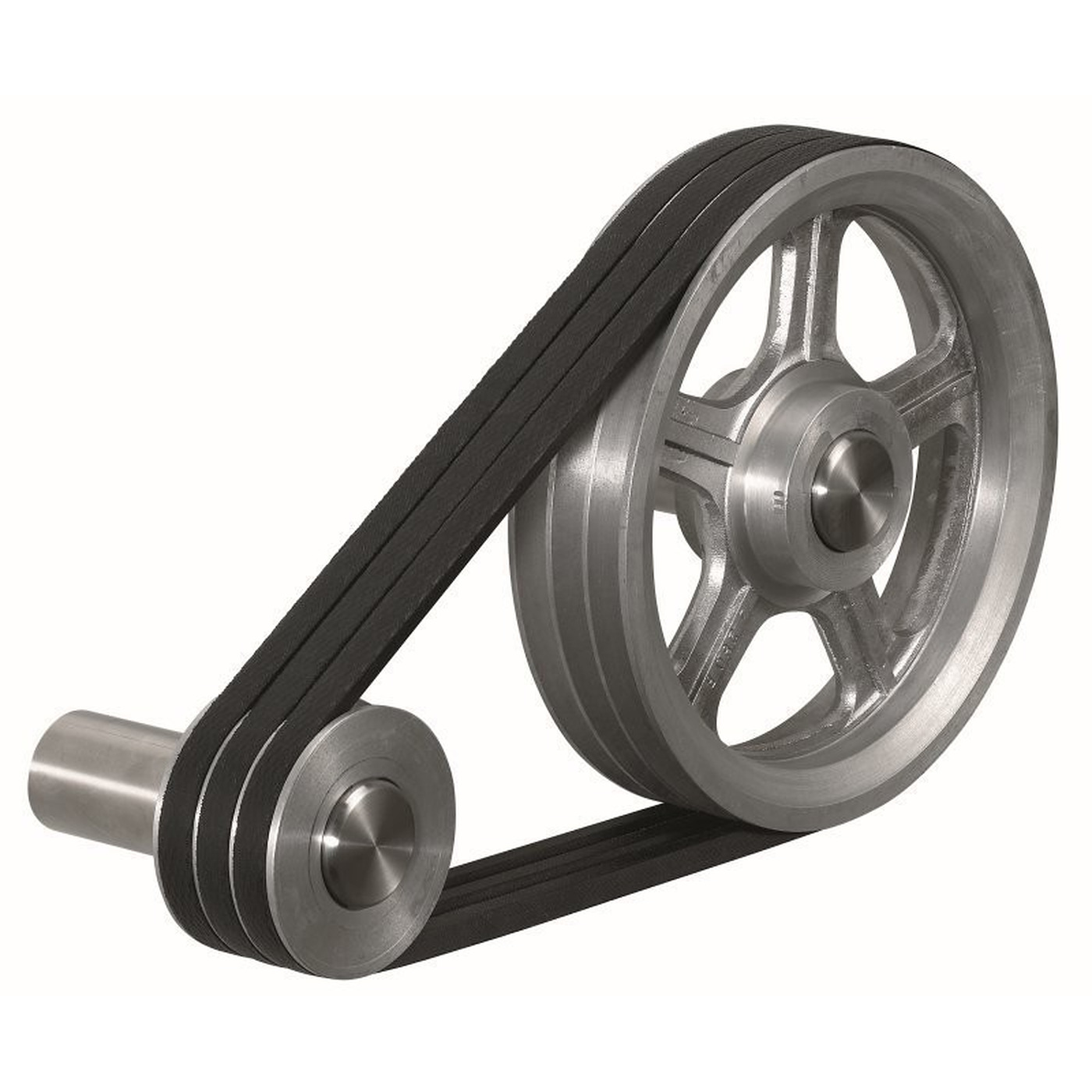

- Con più cinghie in parallelo vanno sostituite tutte insieme
- Teme oli, calore eccessivo e pulegge consumate
Come leggere la misura
Nelle sezioni classiche il numero è lo sviluppo interno in pollici: A 18 = 18″ × 25,4 = 457,2 mm.
Il consiglio del tecnicoLa sigla è stampata sul dorso della cinghia vecchia: se è illeggibile misurala con un metro a nastro passato a metà altezza della cinghia, oppure mandaci la foto. Sulle trasmissioni con più cinghie montate cinghie nuove tutte uguali: una nuova accanto a una consumata lavora da sola e dura poco.
Velocità e temperature sono valori indicativi per cinghie trapezoidali in gomma: per trasmissioni critiche chiedici il calcolo.
Codici e misure disponibili (91)Clicca un codice per selezionarlo nella scheda.
| Codice | Prezzo |
|---|---|
| 18 | 5,25 € |
| 19 | 5,25 € |
| 20 | 5,25 € |
| 21 | 5,25 € |
| 22 | 5,25 € |
| 23 | 5,25 € |
| 24 | 5,25 € |
| 25 | 5,25 € |
| 26 | 5,25 € |
| 27 | 5,25 € |
| 28 | 5,25 € |
| 29 | 5,25 € |
| 30 | 5,25 € |
| 31 | 5,25 € |
| 32 | 5,25 € |
| 33 | 5,25 € |
| 34 | 5,25 € |
| 35 | 5,25 € |
| 36 | 4,51 € |
| 37 | 5,86 € |
| 38 | 5,86 € |
| 39 | 5,86 € |
| 40 | 5,86 € |
| 41 | 5,86 € |
| 42 | 5,86 € |
| 43 | 6,47 € |
| 44 | 6,47 € |
| 45 | 6,47 € |
| 46 | 6,47 € |
| 47 | 6,95 € |
| 48 | 6,95 € |
| 49 | 6,95 € |
| 50 | 7,69 € |
| 51 | 7,69 € |
| 52 | 7,69 € |
| 53 | 7,69 € |
| 54 | 7,69 € |
| 55 | 7,69 € |
| 56 | 8,30 € |
| 57 | 8,30 € |
| 58 | 8,30 € |
| 59 | 8,30 € |
| 60 | 8,30 € |
| 61 | 8,30 € |
| 62 | 8,30 € |
| 63 | 8,30 € |
| 65 | 9,03 € |
| 66 | 9,03 € |
| 67 | 9,03 € |
| 68 | 9,03 € |
| 69 | 9,03 € |
| 70 | 9,03 € |
| 71 | 9,03 € |
| 72 | 9,03 € |
| 73 | 10,00 € |
| 74 | 10,00 € |
| 75 | 10,00 € |
| 76 | 10,00 € |
| 77 | 10,00 € |
| 78 | 10,00 € |
| 79 | 10,00 € |
| 81 | 10,37 € |
| 82 | 10,37 € |
| 83 | 10,37 € |
| 84 | 10,37 € |
| 85 | 11,10 € |
| 86 | 11,10 € |
| 87 | 11,10 € |
| 88 | 11,10 € |
| 89 | 11,10 € |
| 90 | 11,10 € |
| 92 | 11,71 € |
| 93 | 11,71 € |
| 94 | 11,71 € |
| 95 | 12,20 € |
| 96 | 12,20 € |
| 97 | 12,20 € |
| 98 | 12,20 € |
| 99 | 12,20 € |
| 100 | 13,79 € |
| 102 | 13,79 € |
| 103 | 13,79 € |
| 104 | 13,79 € |
| 105 | 13,79 € |
| 106 | 13,79 € |
| 112 | 14,52 € |
| 116 | 15,49 € |
| 118 | 15,49 € |
| 120 | 15,49 € |
| 132 | 17,08 € |
| 173 | 19,40 € |
