Descrizione

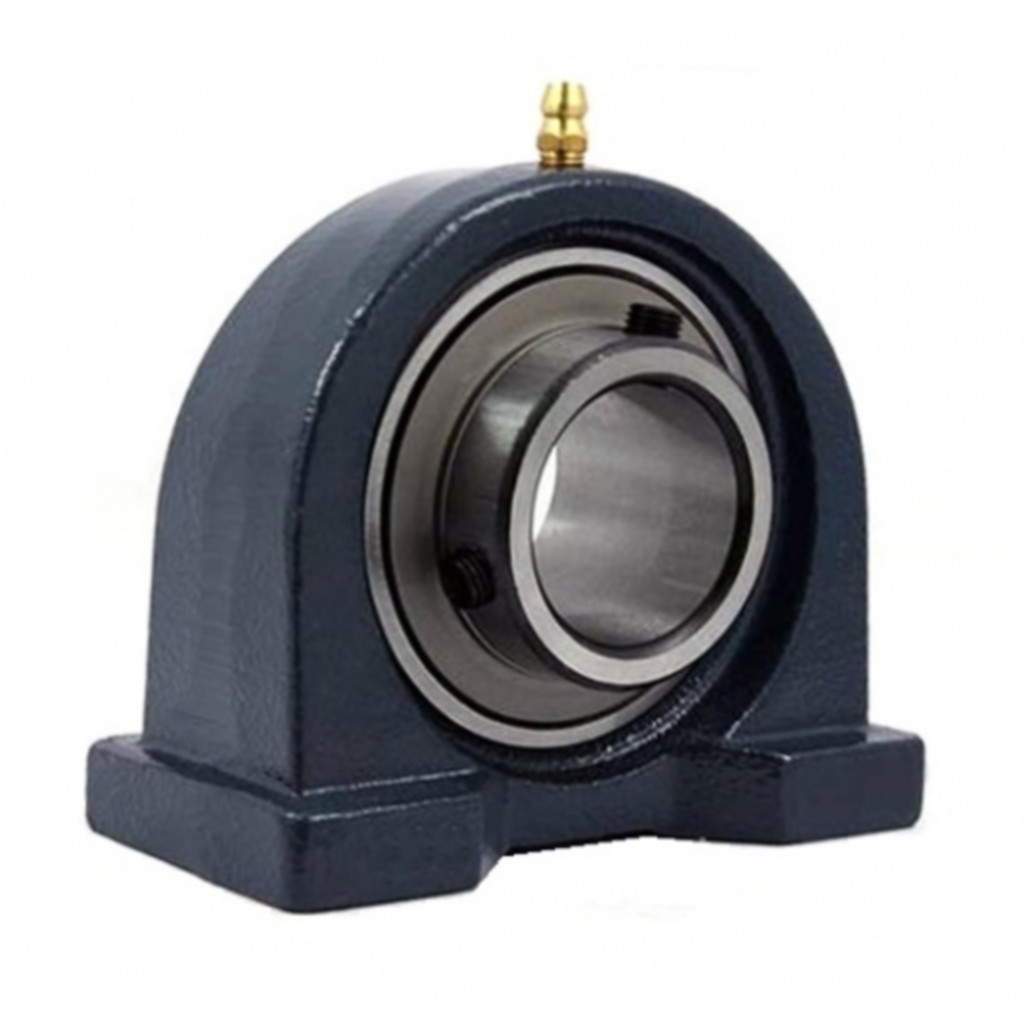

Supporto ritto compatto in ghisa completo di cuscinetto UC 209, per albero da 45 mm: arriva già assemblato, si infila sull'albero, si fissa con i grani e si avvita alla macchina.
- Ø albero45 mm
- CorpoGhisa
- CuscinettoUC 209
- MontaggioRitto compatto
- SiglaUCPA 209
Caratteristiche
- Cuscinetto con anello esterno sferico in sede sferica: il supporto si autoallinea e compensa i piccoli disallineamenti di montaggio
- Fissaggio all'albero con due grani sull'anello interno prolungato: niente spallamenti né ghiere da lavorare
- Cuscinetto schermato e lubrificato, pronto da montare
- Corpo in ghisa robusto, con ingrassatore per la rilubrificazione
- Fissaggio dal basso con viti nei fori filettati della base, utile dove sopra non c'è spazio per i dadi
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Radiali medi, assiali leggeri |
|---|---|
| Velocità | Medie |
| Temperatura | In genere da -20 a +100 °C |
| Lubrificazione | Rilubrificabile dall'ingrassatore |
| Ambiente | Officina, esterno, ambienti polverosi (con coperchi di protezione dove serve) |
Vantaggi
- Robusto e rilubrificabile: lunga durata anche in ambienti difficili
- Montaggio rapido, senza lavorazioni sull'albero
- Formato unificato: intercambiabile con supporti di altre marche
Limiti
- Il fissaggio a grani non ama le inversioni di moto frequenti e le forti vibrazioni
- Più pesante delle versioni in lamiera o alluminio
Il consiglio del tecnicoMonta il supporto, allinea l'albero e solo alla fine stringi i grani, in modo alternato: così il cuscinetto lavora senza tensioni. Rilubrifica poco e spesso, finché dalle tenute esce un velo di grasso pulito.
