Beschreibung

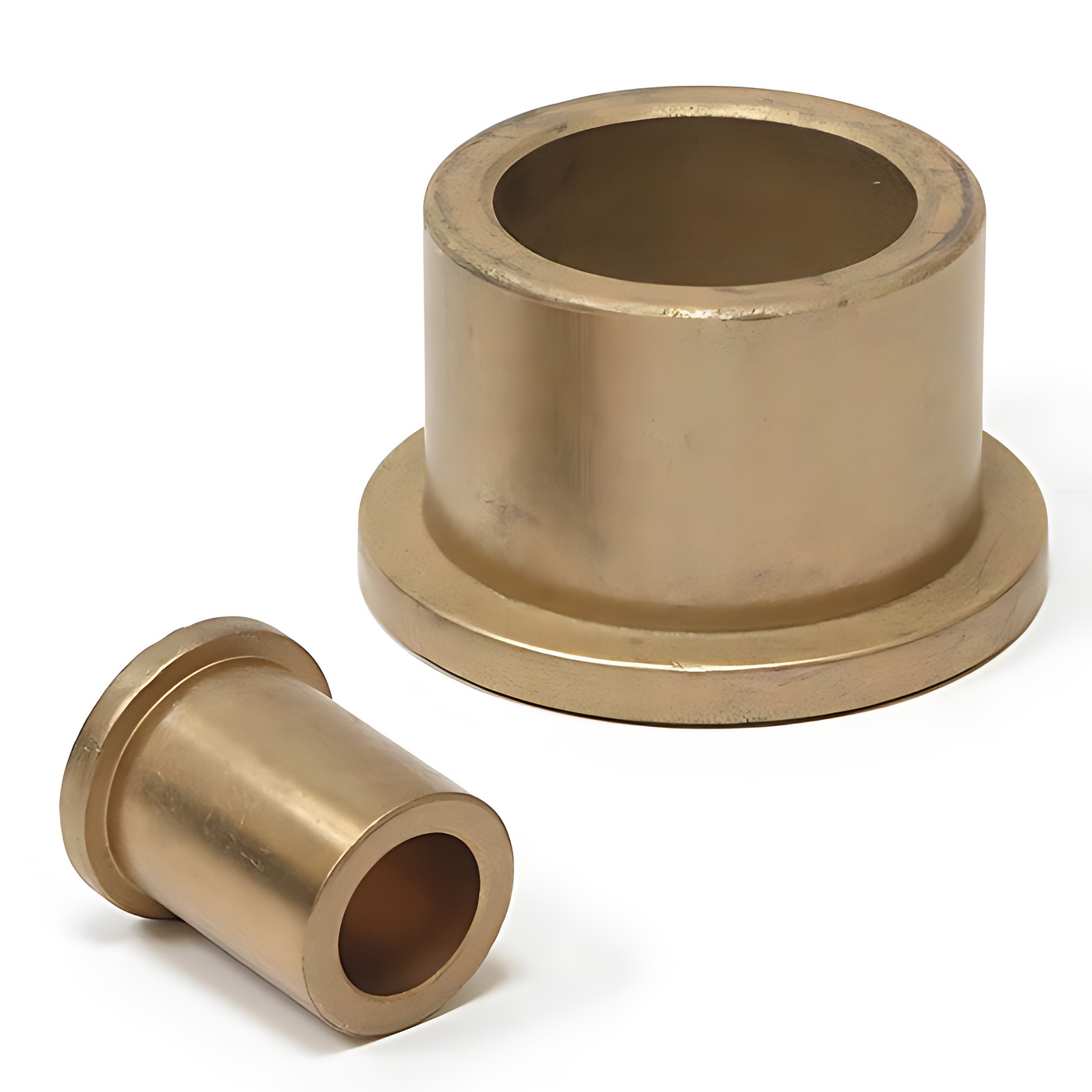

Selbstschmierende Bundbuchse aus Sinterbronze: Bohrung 12 mm, Außendurchmesser 18 mm, Bund Ø 22 × 3 mm, Gesamtlänge 12 mm. Die poröse Bronze ist mit Öl getränkt, das im Betrieb an die Oberfläche steigt und die Welle schmiert: keine Schmiernippel, keine Wartung.
- Bohrung d112 mm
- Außen d218 mm
- Bund d322 mm
- Bunddicke b23 mm
- Länge b112 mm
Merkmale
- Poröse, ölgetränkte Sinterbronze: selbstschmierend über die gesamte Lebensdauer der Buchse
- Der Bund dient als Anschlag: Er positioniert die Buchse in der Aufnahme und nimmt kleine Axiallasten auf
- Leiser Lauf, ohne Fett, das tropft oder Schmutz bindet
- Bereit zum Einpressen in die Aufnahme
Typische Anwendungen
Einsatzbedingungen
| Lasten | Leicht bis mittel, ohne starke Stöße |
|---|---|
| Bewegung | Dauerdrehend oder oszillierend, niedrige bis mittlere Drehzahlen |
| Temperatur | Bis etwa +90 °C (Grenze des Tränköls) |
| Montage | Einpressen in eine Aufnahme mit Toleranz H7; geschliffene Welle mit Toleranz f7 empfohlen |
| Zu vermeiden | Reinigung mit Lösungsmitteln oder Entfettern, die das Öl auswaschen |
Vorteile
- Keine Schmierung nötig
- Leise und günstig
- Der Bund erleichtert die Montage und dient als Anschlag
Grenzen
- Nicht für hohe Lasten oder Stöße geeignet
- Empfindlich gegen Lösungsmittel und hohe Temperaturen
- Für hohe Drehzahlen ist ein Wälzlager besser
So liest man die Größe

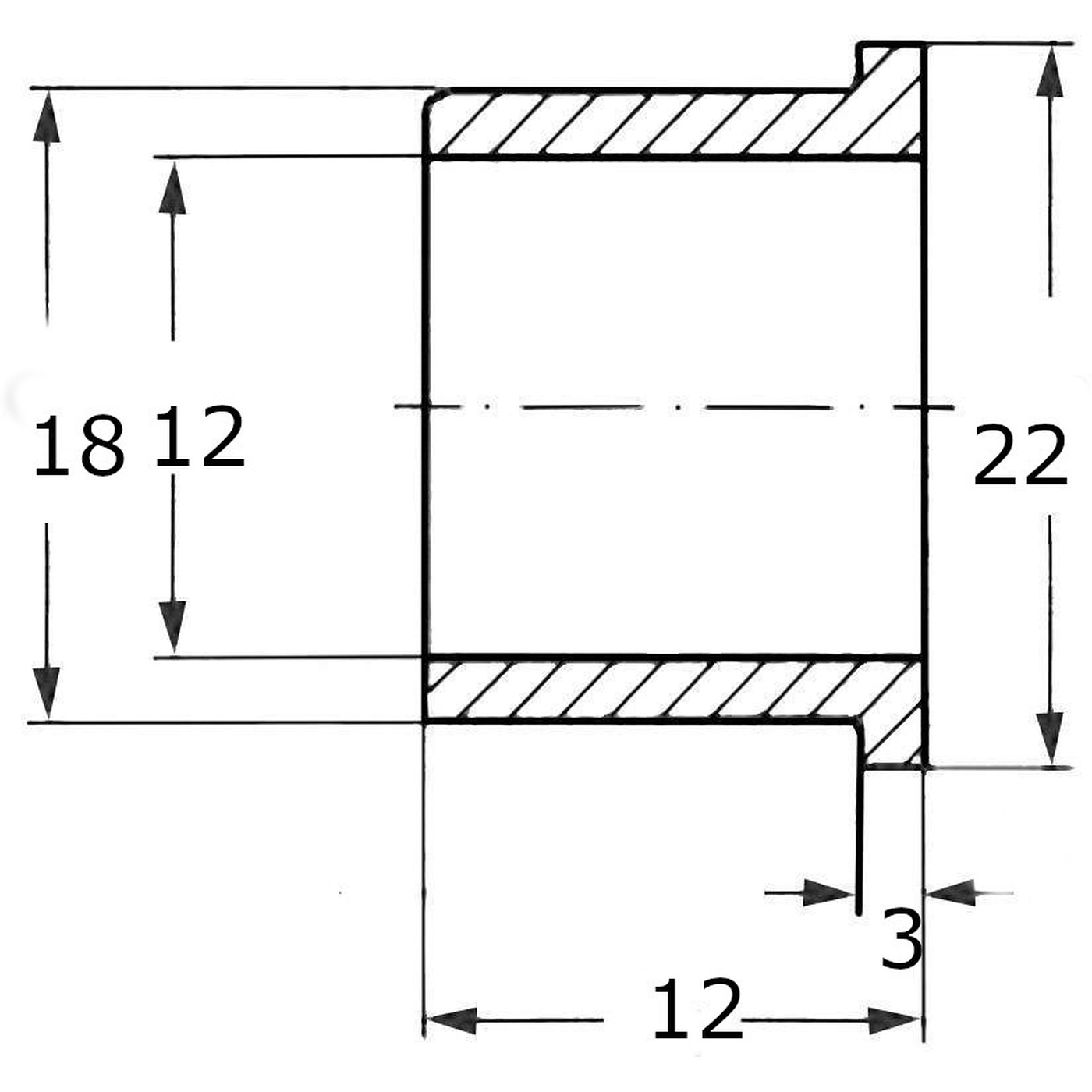

Die Bezeichnung 12x18x22x3x12 folgt der Reihenfolge d1 × d2 × d3 × b2 × b1: Bohrung, Außendurchmesser, Bunddurchmesser, Bunddicke, Gesamtlänge (inklusive Bund).
Tipp vom TechnikerPressen Sie die Buchse mit einer Presse oder einem Dorn ein, der auf dem ganzen Bund aufliegt, nie mit direkten Hammerschlägen: Sinterbronze ist porös und verformt sich. Prüfen Sie nach der Montage, dass sich die Welle frei dreht.
