Beschreibung

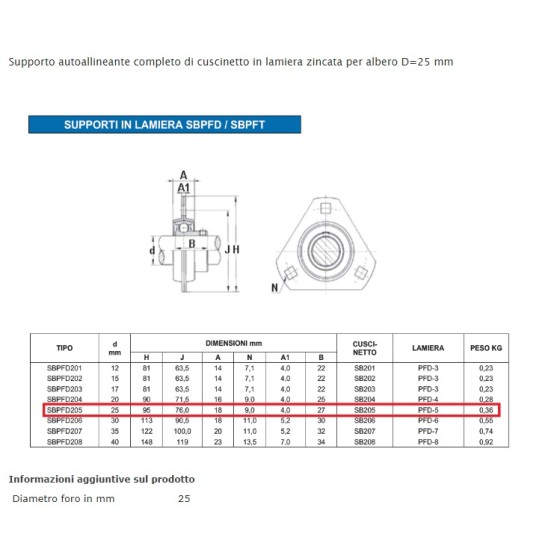

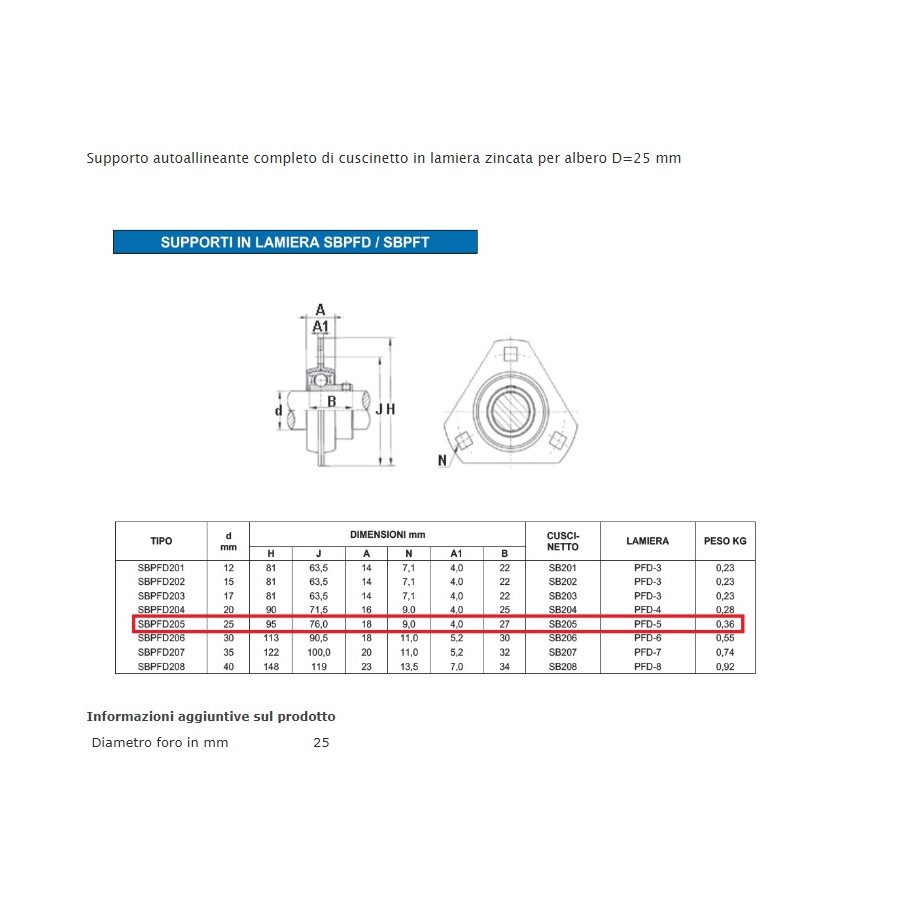

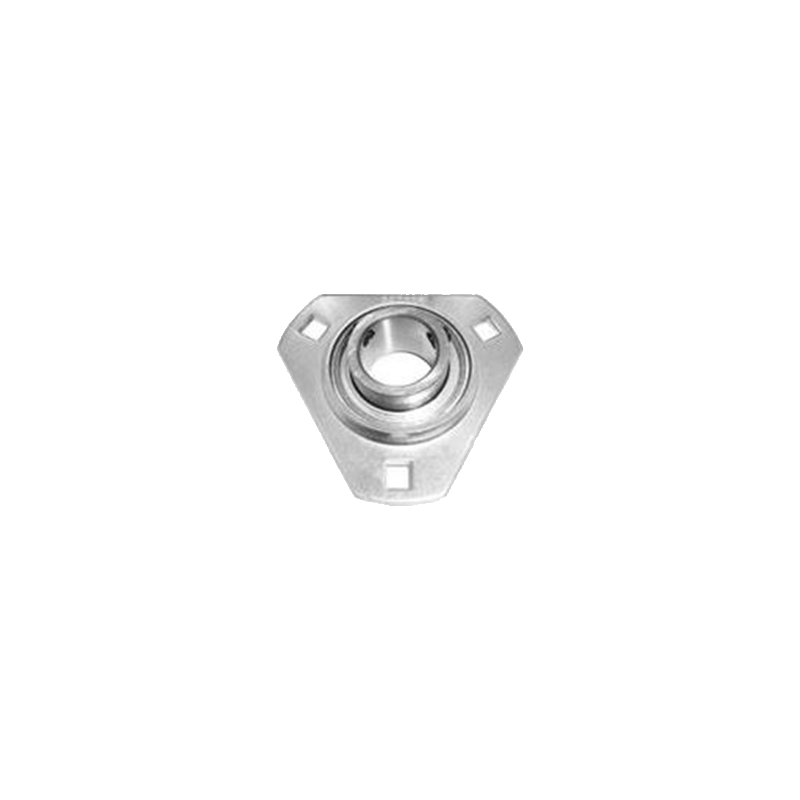

Flanschlager aus gepresstem, verzinktem Stahlblech inkl. Lager SB 205, für Wellen von 25 mm: wird fertig montiert geliefert, auf die Welle geschoben, mit den Gewindestiften fixiert und an die Maschine geschraubt.
- Wellen-Ø25 mm
- GehäuseVerzinktes Stahlblech
- LagerSB 205
- MontageBlechflansch
- BezeichnungSBPFD 205
Merkmale
- Lager mit kugeligem Außenring in kugeliger Aufnahme: Das Gehäuselager richtet sich selbst aus und gleicht kleine Fluchtfehler bei der Montage aus
- Befestigung auf der Welle mit zwei Gewindestiften am verlängerten Innenring: keine Wellenschultern oder Nutmuttern nötig
- Abgedichtetes, geschmiertes Lager, einbaufertig
- Gehäuse aus gepresstem, verzinktem Stahlblech: leicht, günstig und rostgeschützt
- Flansch aus Stahlblech, leicht und kompakt
Typische Anwendungen
Einsatzbedingungen
| Lasten | Leicht bis mittel |
|---|---|
| Drehzahl | Mittel |
| Temperatur | In der Regel -20 bis +100 °C |
| Schmierung | Lebensdauergeschmiertes Lager |
| Umgebung | Trockene oder mäßig feuchte Umgebungen |
Vorteile
- Leicht und günstig
- Geringer Platzbedarf
- Verzinkt gegen Korrosion
Grenzen
- Für leichte bis mittlere Lasten: bei Stößen oder hohen Lasten ein Gehäuselager aus Grauguss wählen
- Nicht nachschmierbar
Tipp vom TechnikerFlanschschrauben gleichmäßig anziehen und prüfen, dass das Blech vollflächig aufliegt: Eine schiefe Auflage verformt das Gehäuselager.
