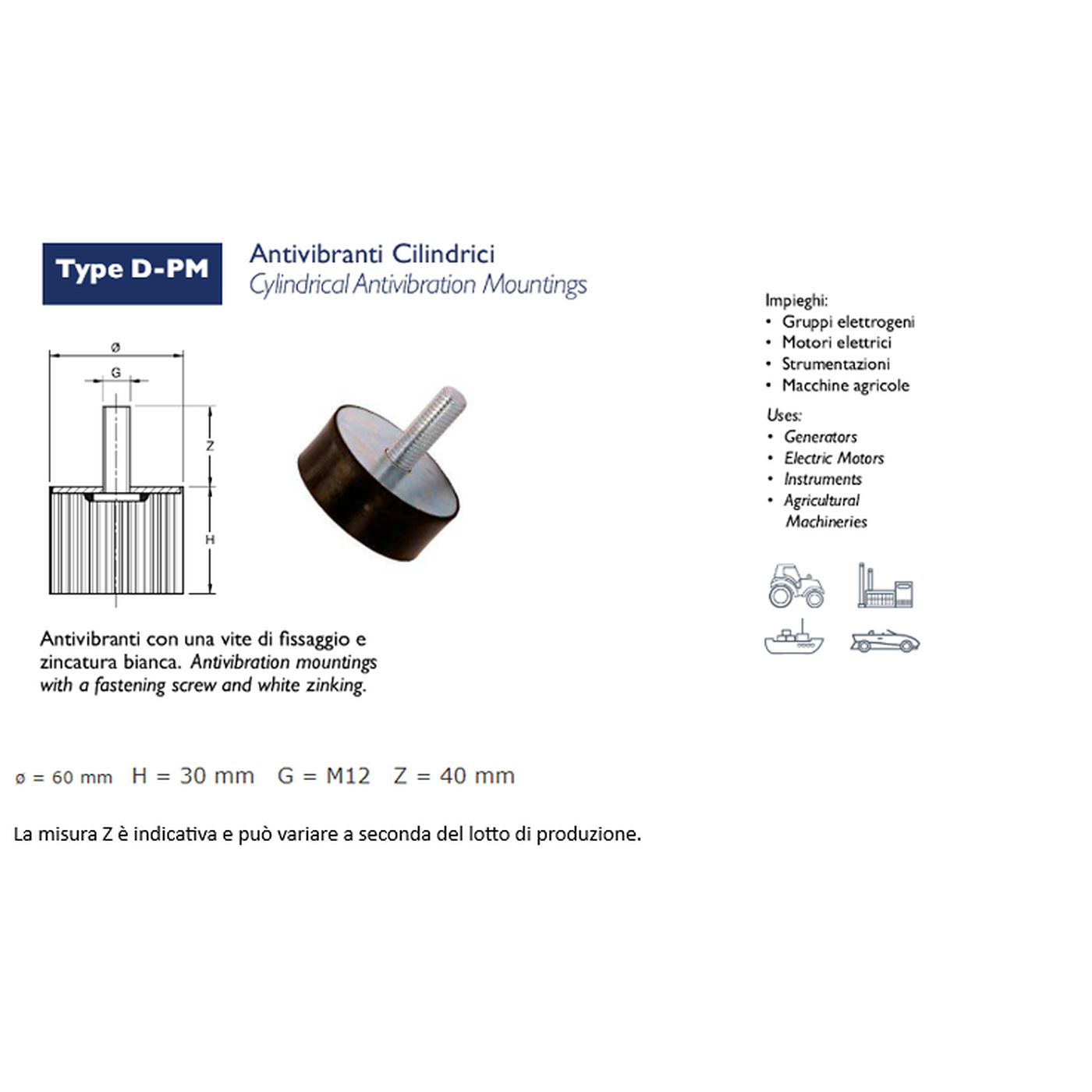

Schwingungsdämpfer PM (Fuss/Aussengewinde) 60X30 M12X40

Zylindrische Gummi-Schwingungsdämpfer Typ PM (Fuß/Außengewinde): ein Gummizylinder mit ebener Auflagefläche (Fuß) und Gewindebolzen auf der anderen Seite. Sie entkoppeln die Maschine vom Untergrund, dämpfen Vibrationen und Lärm und federn Stöße ab; er dient als Maschinenfuß: steht auf dem Boden, der Bolzen wird unter die Maschine geschraubt. Erhältlich in 34 Größen, mit Gewinde M4, M6, M8, M10, M12.

• TypPM (Fuß/Außengewinde)
• Durchmesservon 15 bis 75 mm
• GewindeM4 · M6 · M8 · M10 · M12
• Abmessungen34

Merkmale

• Gummi auf die Metallteile vulkanisiert: ein Stück, ohne Klebungen, die sich lösen
• Verringert die auf Boden, Struktur und Schaltschränke übertragenen Vibrationen
• Senkt den Lärm und schützt die Maschine vor Stößen
• Sofort montiert mit Standardschrauben oder -muttern

Typische Anwendungen

• Elektromotoren
• Pumpen
• Kompressoren
• Ventilatoren
• Stromaggregate
• Schaltschränke und Instrumente
• Vibrationsmaschinen
• Maschinenfüße

Einsatzbedingungen

So liest man die Größe

Im Menü „Abmessungen“ finden Sie Durchmesser × Höhe des Gummizylinders (z. B. 20x20 = Ø 20 mm, 20 mm hoch); im Menü „Gewinde“ das Gewinde und seine Länge (z. B. M6x6 = Gewinde M6, 6 mm lang).

Tipp vom TechnikerTeilen Sie das Maschinengewicht durch die Anzahl der Auflagepunkte und wählen Sie einen Dämpfer für diese Last; verwenden Sie an allen Punkten dasselbe Modell, sonst neigt sich die Maschine und vibriert stärker.
