Beschreibung

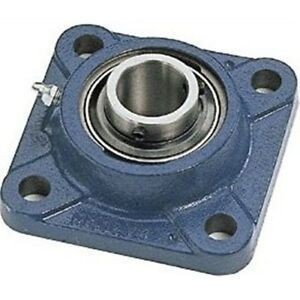

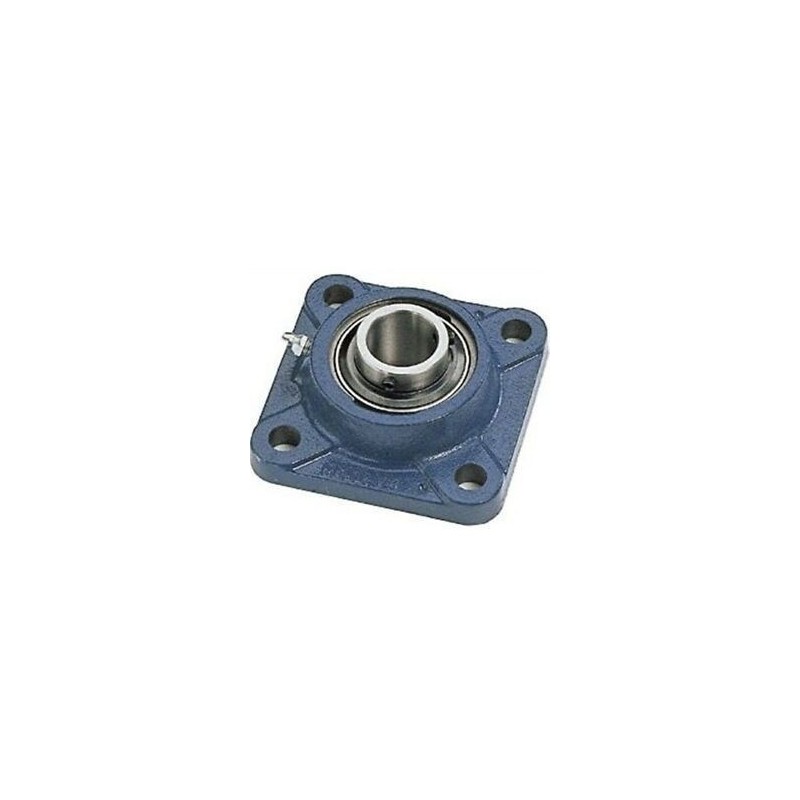

Gehäuselager mit Quadratflansch aus Grauguss inkl. Lager UC 207, für Wellen von 35 mm: wird fertig montiert geliefert, auf die Welle geschoben, mit den Gewindestiften fixiert und an die Maschine geschraubt.
- Wellen-Ø35 mm
- GehäuseGrauguss
- LagerUC 207
- MontageQuadratflansch
- BezeichnungUCF 207
Merkmale
- Lager mit kugeligem Außenring in kugeliger Aufnahme: Das Gehäuselager richtet sich selbst aus und gleicht kleine Fluchtfehler bei der Montage aus
- Befestigung auf der Welle mit zwei Gewindestiften am verlängerten Innenring: keine Wellenschultern oder Nutmuttern nötig
- Abgedichtetes, geschmiertes Lager, einbaufertig
- Robustes Graugussgehäuse mit Schmiernippel zum Nachschmieren
- Quadratflansch mit vier Bohrungen zur Befestigung an einer Wand senkrecht zur Welle
Typische Anwendungen
Einsatzbedingungen
| Lasten | Mittlere Radial-, leichte Axiallasten |
|---|---|
| Drehzahl | Mittel |
| Temperatur | In der Regel -20 bis +100 °C |
| Schmierung | Über den Schmiernippel nachschmierbar |
| Umgebung | Werkstatt, Außenbereich, staubige Umgebungen (bei Bedarf mit Schutzdeckeln) |
Vorteile
- Robust und nachschmierbar: lange Lebensdauer auch unter schwierigen Bedingungen
- Schnelle Montage ohne Bearbeitung der Welle
- Genormte Bauform: austauschbar mit Gehäuselagern anderer Marken
Grenzen
- Die Befestigung mit Gewindestiften verträgt häufige Drehrichtungswechsel und starke Vibrationen schlecht
- Schwerer als die Ausführungen aus Stahlblech oder Aluminium
Tipp vom TechnikerGehäuselager montieren, Welle ausrichten und erst zum Schluss die Gewindestifte abwechselnd anziehen: So läuft das Lager spannungsfrei. Wenig und oft nachschmieren, bis an den Dichtungen ein dünner Film sauberes Fett austritt.
