Descripción

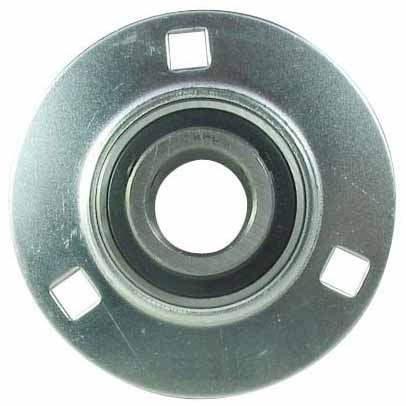

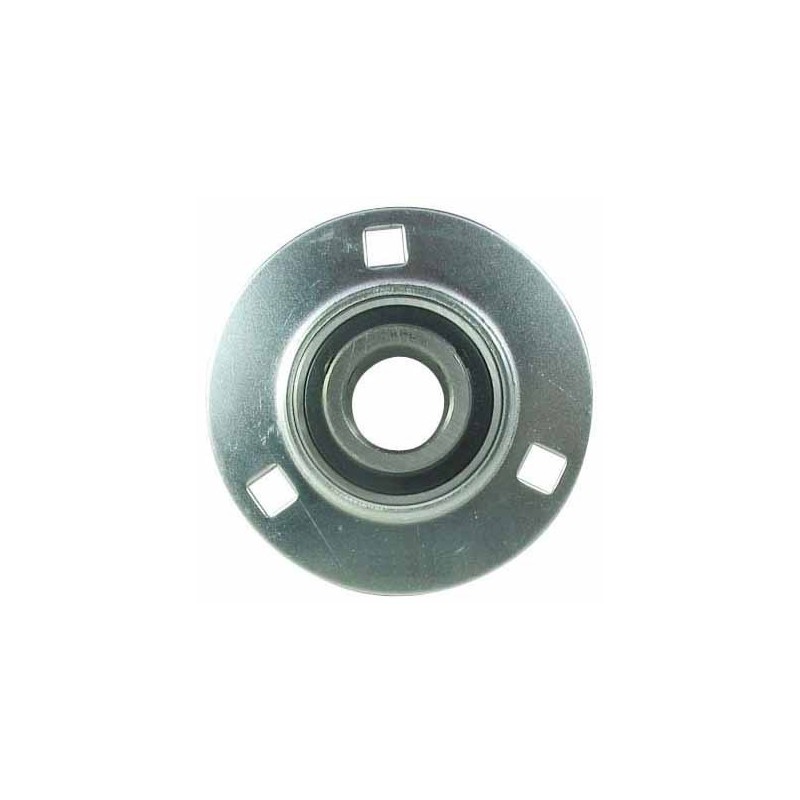

Soporte de brida de chapa de acero estampada y galvanizada con rodamiento SB 204, para eje de 20 mm: llega ya montado, se introduce en el eje, se fija con los prisioneros y se atornilla a la máquina.

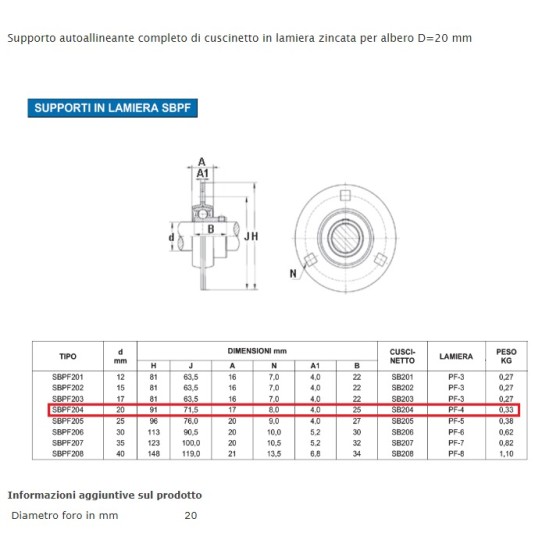

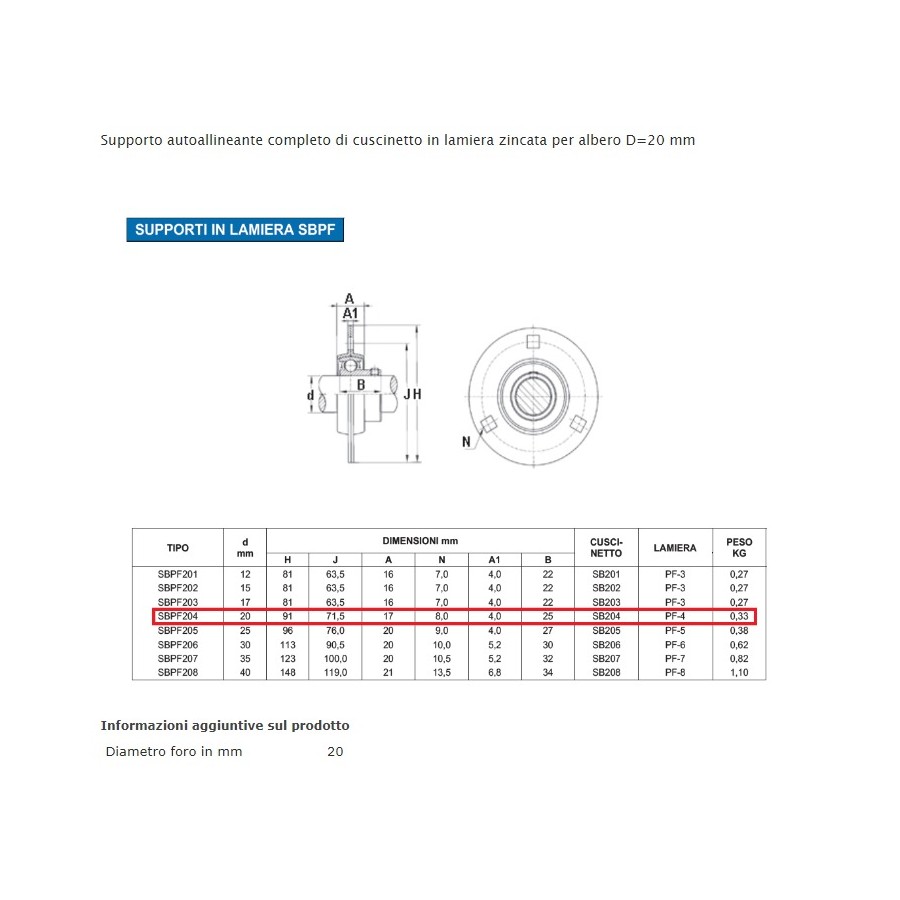

- Ø del eje20 mm
- CuerpoChapa galvanizada
- RodamientoSB 204
- MontajeCon brida de chapa
- DesignaciónSBPF 204
Características
- Rodamiento con anillo exterior esférico en alojamiento esférico: el soporte se autoalinea y compensa las pequeñas desalineaciones de montaje
- Fijación al eje con dos prisioneros en el anillo interior prolongado: sin resaltes ni tuercas que mecanizar
- Rodamiento blindado y lubricado, listo para montar
- Cuerpo de chapa de acero estampada y galvanizada: ligero, económico y protegido contra el óxido
- Brida de chapa estampada, ligera y compacta
Aplicaciones típicas
Condiciones de uso
| Cargas | Ligeras y medias |
|---|---|
| Velocidad | Medias |
| Temperatura | Por lo general de -20 a +100 °C |
| Lubricación | Rodamiento lubricado de por vida |
| Entorno | Entornos secos o moderadamente húmedos |
Ventajas
- Ligero y económico
- Dimensiones reducidas
- Galvanizado contra la corrosión
Limitaciones
- Para cargas ligeras y medias: con golpes o cargas fuertes elige un soporte de fundición
- No relubricable
El consejo del técnicoAprieta los tornillos de la brida de forma uniforme y comprueba que la chapa apoye bien en toda la superficie: un apoyo torcido deforma el soporte.
