Descripción

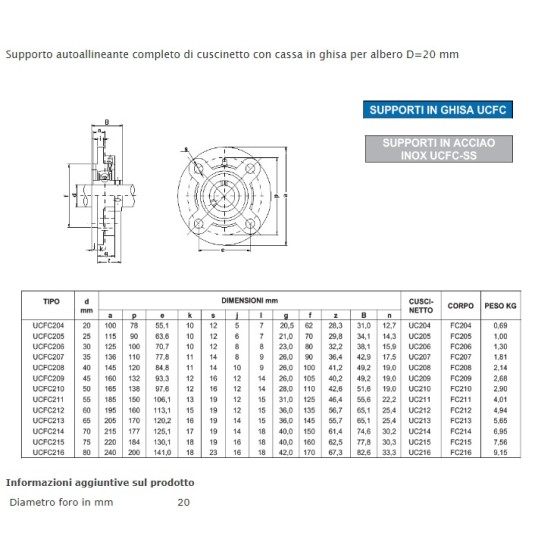

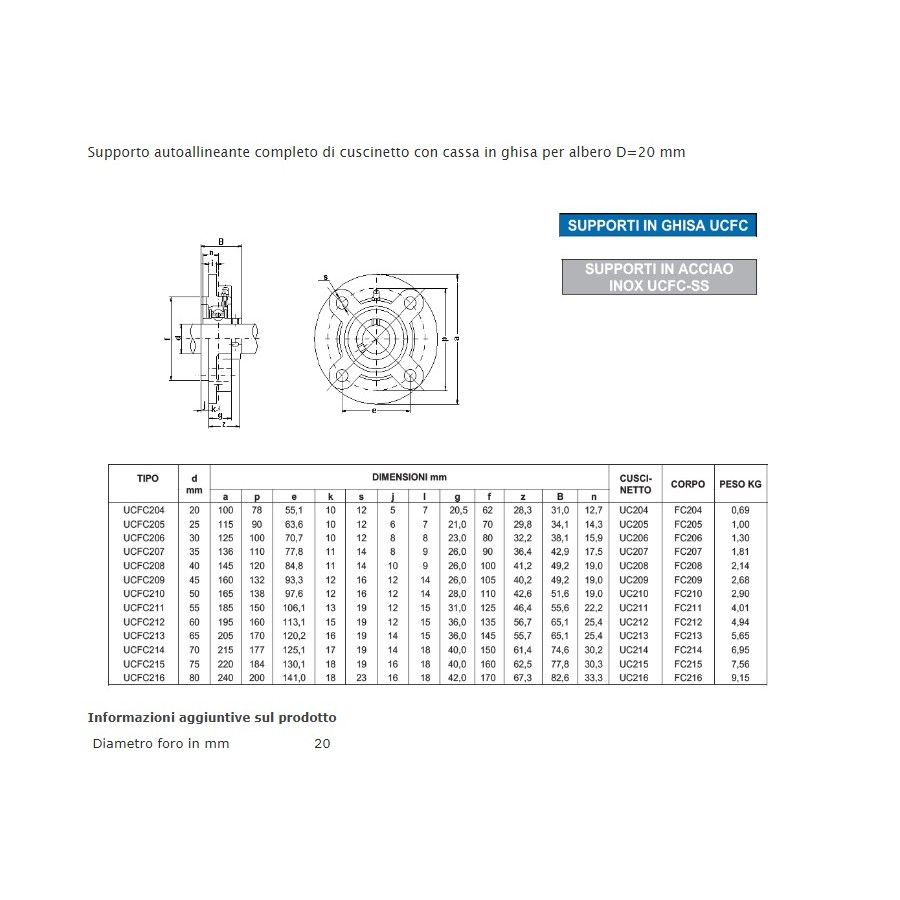

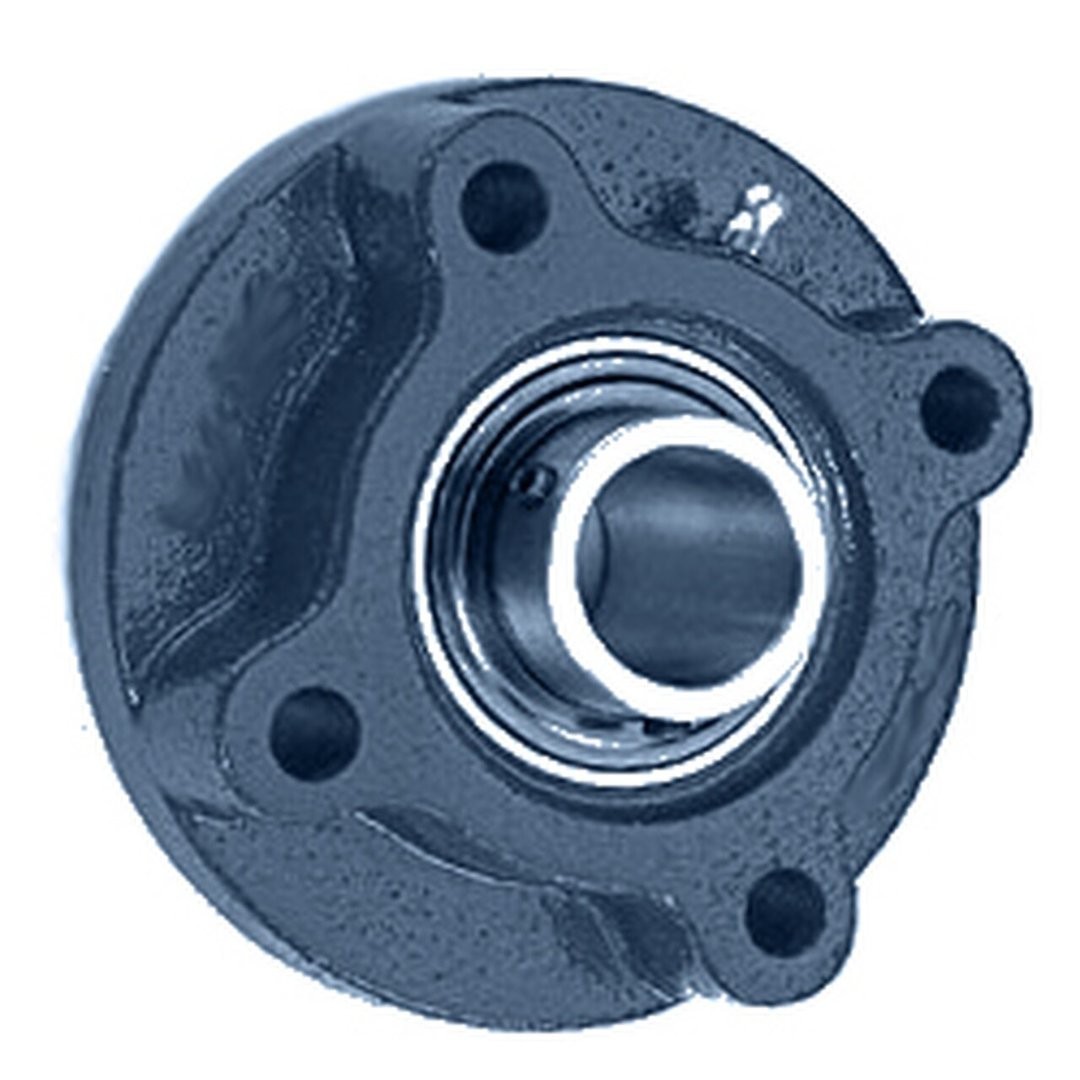

Soporte de brida redonda de fundición con centrado y rodamiento UC 204, para eje de 20 mm: llega ya montado, se introduce en el eje, se fija con los prisioneros y se atornilla a la máquina.
- Ø del eje20 mm
- CuerpoFundición
- RodamientoUC 204
- MontajeCon brida redonda centrada
- DesignaciónUCFC 204
Características
- Rodamiento con anillo exterior esférico en alojamiento esférico: el soporte se autoalinea y compensa las pequeñas desalineaciones de montaje
- Fijación al eje con dos prisioneros en el anillo interior prolongado: sin resaltes ni tuercas que mecanizar
- Rodamiento blindado y lubricado, listo para montar
- Cuerpo de fundición robusto, con engrasador para la relubricación
- Brida redonda con resalte de centrado, que se introduce en un agujero de la pared y posiciona el soporte con precisión
Aplicaciones típicas
Condiciones de uso
| Cargas | Radiales medias, axiales ligeras |
|---|---|
| Velocidad | Medias |
| Temperatura | Por lo general de -20 a +100 °C |
| Lubricación | Relubricable por el engrasador |
| Entorno | Taller, exterior, entornos polvorientos (con tapas de protección donde haga falta) |
Ventajas
- Robusto y relubricable: larga duración incluso en entornos difíciles
- Montaje rápido, sin mecanizar el eje
- Formato normalizado: intercambiable con soportes de otras marcas
Limitaciones
- La fijación con prisioneros no lleva bien las inversiones de giro frecuentes ni las vibraciones fuertes
- Más pesado que las versiones de chapa o aluminio
El consejo del técnicoMonta el soporte, alinea el eje y solo al final aprieta los prisioneros, de forma alterna: así el rodamiento trabaja sin tensiones. Relubrica poco y a menudo, hasta que por las juntas salga una fina capa de grasa limpia.
