Descrizione

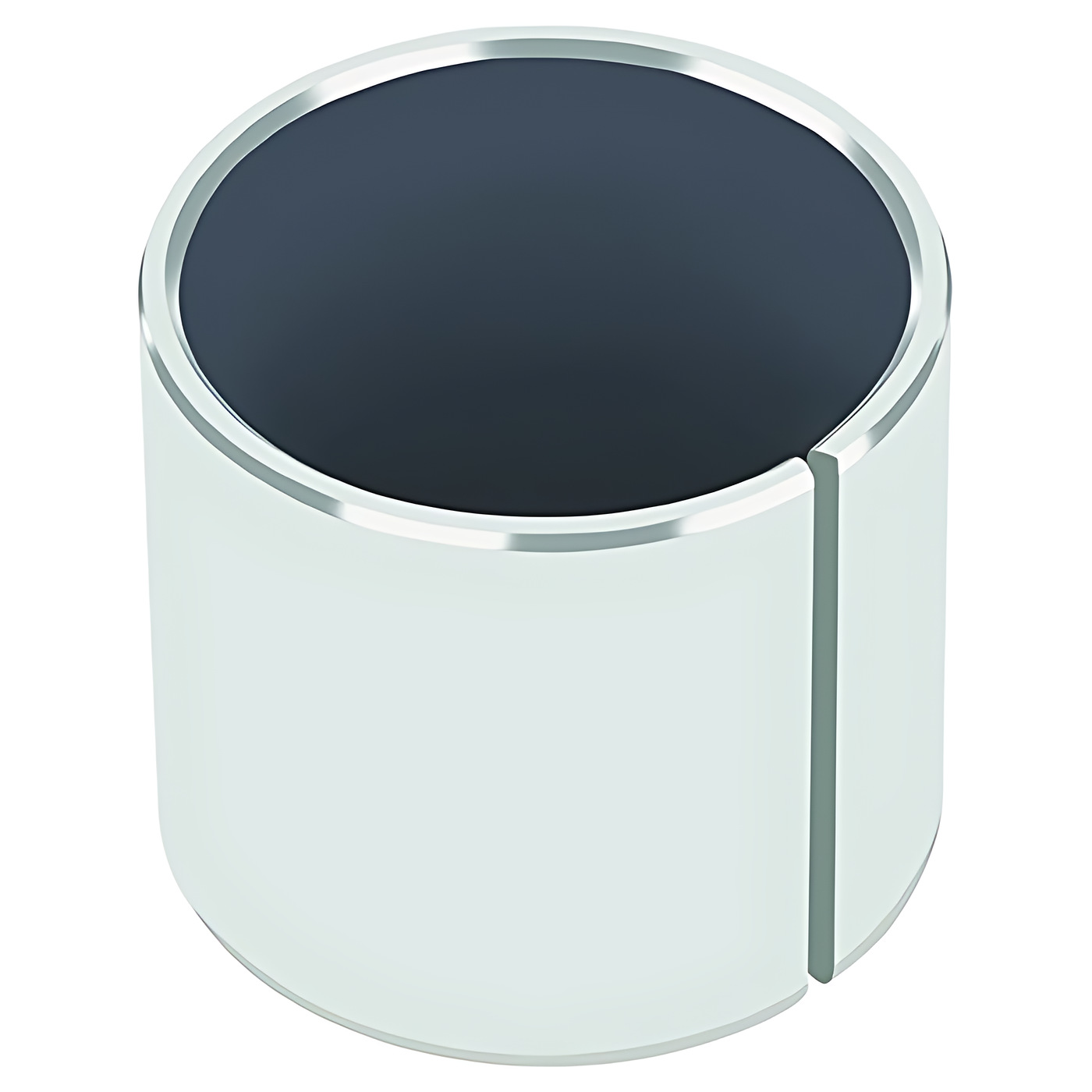

Boccole autolubrificanti tipo PAP (P10) ad avvolgimento: un dorso in acciaio con uno strato antifrizione a base di PTFE. Lavorano a secco, senza grasso né olio, e con una parete sottilissima reggono carichi elevati. Disponibili con fori da 6 a 80 mm, diametri esterni da 8 a 85 mm e lunghezze da 6 a 80 mm.
- Foroda 6 a 80 mm
- Diametro esternoda 8 a 85 mm
- Lunghezzada 6 a 80 mm
- MaterialeAcciaio + PTFE
Caratteristiche
- Dorso in acciaio per la robustezza, strato di scorrimento a base di PTFE per l'attrito basso
- Funzionano a secco: nessuna lubrificazione e nessuna manutenzione
- Parete sottile: occupano pochissimo spazio radiale
- Ottime nei moti oscillanti e alternati, dove l'olio non resta in posizione
- Boccola ad avvolgimento, con la tipica fessura di giunzione
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Elevati, anche statici |
|---|---|
| Moto | Rotatorio lento, oscillante o lineare |
| Lubrificazione | Non necessaria: lavora a secco |
| Montaggio | A pressione in sede H7: il foro raggiunge la misura dopo il montaggio; albero consigliato f7, rettificato |
| Da evitare | Velocità elevate e ambienti molto aggressivi per il dorso in acciaio |
Vantaggi
- Nessuna lubrificazione
- Grande portata in poco spazio
- Attrito basso e costante, niente effetto "a scatti" alla partenza
Limiti
- Non adatte alle alte velocità di rotazione
- Il dorso in acciaio può ossidare in ambienti aggressivi
- Dopo il montaggio non si lavora il foro: si rovinerebbe lo strato antifrizione
Il consiglio del tecnicoPianta la boccola con un tampone a gradino che entra nel foro, così resta dritta; non alesare né tornire il foro dopo il montaggio, perché toglieresti lo strato di PTFE.
Codici e misure disponibili (101)Clicca un codice per selezionarlo nella scheda.
| Diametro interno | Diametro esterno | Lunghezza | Prezzo |
|---|---|---|---|
| 6 mm | 8 mm | 6 mm | 0,24 € |
| 6 mm | 8 mm | 8 mm | 0,24 € |
| 6 mm | 8 mm | 10 mm | 0,24 € |
| 8 mm | 10 mm | 8 mm | 0,24 € |
| 8 mm | 10 mm | 10 mm | 0,24 € |
| 8 mm | 10 mm | 12 mm | 0,24 € |
| 10 mm | 12 mm | 8 mm | 0,24 € |
| 10 mm | 12 mm | 10 mm | 0,24 € |
| 10 mm | 12 mm | 12 mm | 0,24 € |
| 10 mm | 12 mm | 15 mm | 0,37 € |
| 10 mm | 12 mm | 20 mm | 0,37 € |
| 12 mm | 14 mm | 10 mm | 0,37 € |
| 12 mm | 14 mm | 12 mm | 0,37 € |
| 12 mm | 14 mm | 15 mm | 0,37 € |
| 12 mm | 14 mm | 20 mm | 0,49 € |
| 14 mm | 16 mm | 10 mm | 0,37 € |
| 14 mm | 16 mm | 15 mm | 0,37 € |
| 14 mm | 16 mm | 20 mm | 0,49 € |
| 14 mm | 16 mm | 25 mm | 0,49 € |
| 15 mm | 17 mm | 10 mm | 0,49 € |
| 15 mm | 17 mm | 12 mm | 0,49 € |
| 15 mm | 17 mm | 15 mm | 0,49 € |
| 15 mm | 17 mm | 20 mm | 0,61 € |
| 15 mm | 17 mm | 25 mm | 0,61 € |
| 16 mm | 18 mm | 10 mm | 0,61 € |
| 16 mm | 18 mm | 12 mm | 0,61 € |
| 16 mm | 18 mm | 15 mm | 0,61 € |
| 16 mm | 18 mm | 20 mm | 0,73 € |
| 16 mm | 18 mm | 25 mm | 0,73 € |
| 18 mm | 20 mm | 12 mm | 0,73 € |
| 18 mm | 20 mm | 15 mm | 0,73 € |
| 18 mm | 20 mm | 20 mm | 0,73 € |
| 18 mm | 20 mm | 25 mm | 0,85 € |
| 20 mm | 23 mm | 10 mm | 0,85 € |
| 20 mm | 23 mm | 12 mm | 0,85 € |
| 20 mm | 23 mm | 15 mm | 0,85 € |
| 20 mm | 23 mm | 20 mm | 0,98 € |
| 20 mm | 23 mm | 25 mm | 0,98 € |
| 20 mm | 23 mm | 30 mm | 0,98 € |
| 22 mm | 25 mm | 15 mm | 0,98 € |
| 22 mm | 25 mm | 20 mm | 0,98 € |
| 22 mm | 25 mm | 25 mm | 0,98 € |
| 24 mm | 27 mm | 20 mm | 0,98 € |
| 24 mm | 27 mm | 30 mm | 0,98 € |
| 25 mm | 28 mm | 10 mm | 0,98 € |
| 25 mm | 28 mm | 15 mm | 0,98 € |
| 25 mm | 28 mm | 20 mm | 1,22 € |
| 25 mm | 28 mm | 25 mm | 1,22 € |
| 25 mm | 28 mm | 30 mm | 1,22 € |
| 25 mm | 28 mm | 40 mm | 1,46 € |
| 25 mm | 28 mm | 50 mm | 1,46 € |
| 28 mm | 32 mm | 30 mm | 1,46 € |
| 30 mm | 34 mm | 15 mm | 1,22 € |
| 30 mm | 34 mm | 20 mm | 1,22 € |
| 30 mm | 34 mm | 25 mm | 1,22 € |
| 30 mm | 34 mm | 30 mm | 1,22 € |
| 30 mm | 34 mm | 40 mm | 1,46 € |
| 32 mm | 36 mm | 30 mm | 1,46 € |
| 32 mm | 36 mm | 40 mm | 1,46 € |
| 35 mm | 39 mm | 20 mm | 1,46 € |
| 35 mm | 39 mm | 30 mm | 1,46 € |
| 35 mm | 39 mm | 35 mm | 1,46 € |
| 35 mm | 39 mm | 40 mm | 1,83 € |
| 35 mm | 39 mm | 50 mm | 1,83 € |
| 40 mm | 44 mm | 20 mm | 1,83 € |
| 40 mm | 44 mm | 30 mm | 1,83 € |
| 40 mm | 44 mm | 40 mm | 1,83 € |
| 40 mm | 44 mm | 50 mm | 1,83 € |
| 45 mm | 50 mm | 20 mm | 1,83 € |
| 45 mm | 50 mm | 30 mm | 1,83 € |
| 45 mm | 50 mm | 40 mm | 1,83 € |
| 45 mm | 50 mm | 45 mm | 1,83 € |
| 45 mm | 50 mm | 50 mm | 1,83 € |
| 50 mm | 55 mm | 20 mm | 1,83 € |
| 50 mm | 55 mm | 30 mm | 1,83 € |
| 50 mm | 55 mm | 40 mm | 2,44 € |
| 50 mm | 55 mm | 50 mm | 2,44 € |
| 50 mm | 55 mm | 60 mm | 2,44 € |
| 55 mm | 60 mm | 20 mm | 2,44 € |
| 55 mm | 60 mm | 30 mm | 2,44 € |
| 55 mm | 60 mm | 40 mm | 2,44 € |
| 55 mm | 60 mm | 50 mm | 2,44 € |
| 55 mm | 60 mm | 60 mm | 2,44 € |
| 60 mm | 65 mm | 30 mm | 2,93 € |
| 60 mm | 65 mm | 40 mm | 2,93 € |
| 60 mm | 65 mm | 50 mm | 2,93 € |
| 60 mm | 65 mm | 60 mm | 3,42 € |
| 65 mm | 70 mm | 40 mm | 3,42 € |
| 65 mm | 70 mm | 50 mm | 3,42 € |
| 65 mm | 70 mm | 60 mm | 3,42 € |
| 65 mm | 70 mm | 70 mm | 3,42 € |
| 70 mm | 75 mm | 40 mm | 3,66 € |
| 70 mm | 75 mm | 50 mm | 3,66 € |
| 70 mm | 75 mm | 60 mm | 4,27 € |
| 70 mm | 75 mm | 70 mm | 4,27 € |
| 75 mm | 80 mm | 40 mm | 4,27 € |
| 75 mm | 80 mm | 50 mm | 4,88 € |
| 75 mm | 80 mm | 60 mm | 4,88 € |
| 75 mm | 80 mm | 80 mm | 6,10 € |
| 80 mm | 85 mm | 30 mm | 6,10 € |
| 80 mm | 85 mm | 60 mm | 8,30 € |
