Descrizione

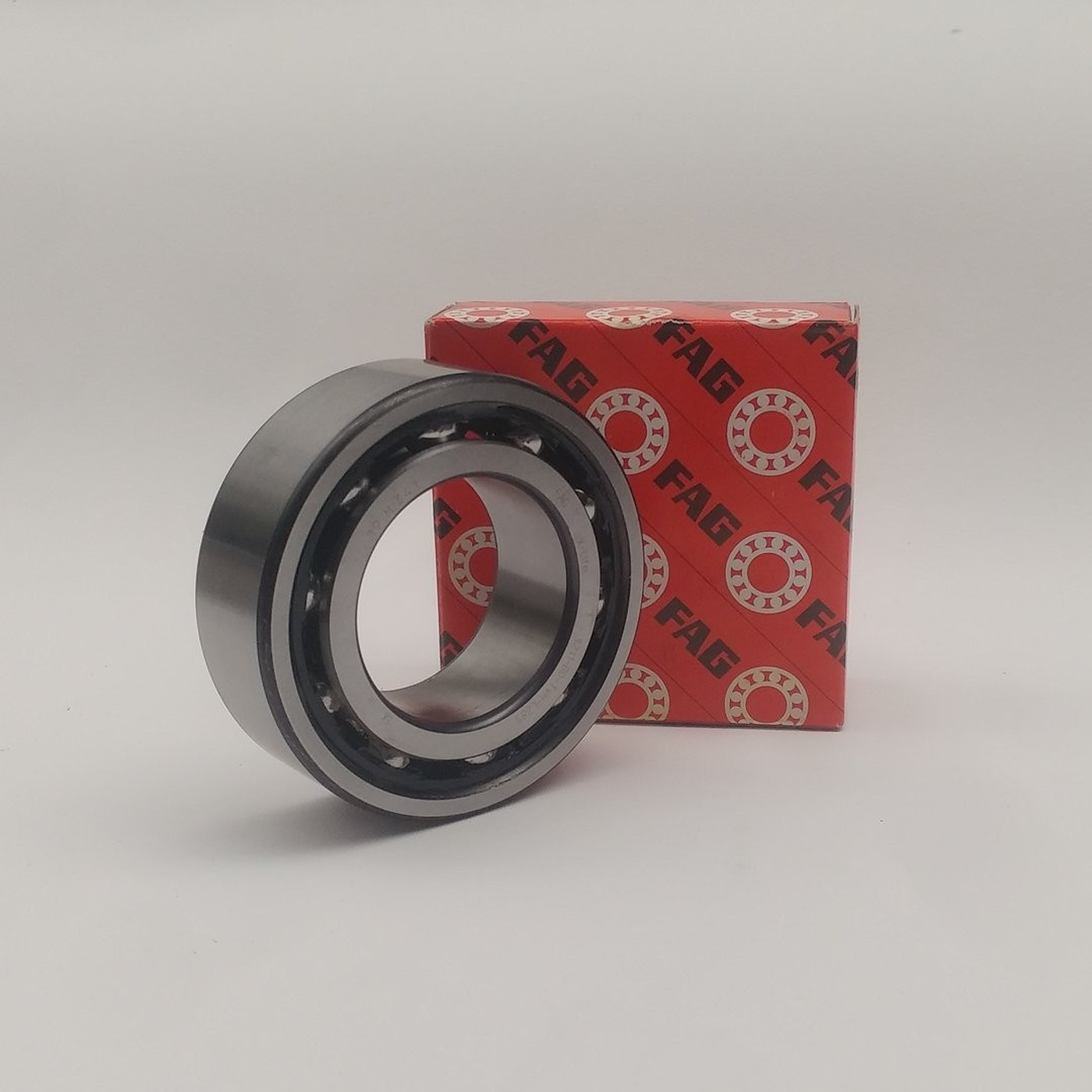

Cuscinetti a due corone di sfere a contatto obliquo, serie 3200 (FAG). È la serie leggera dei cuscinetti a due corone di sfere a contatto obliquo: capaci di reggere carichi combinati, radiali e assiali in entrambe le direzioni, con l'ingombro di un solo cuscinetto. In questa scheda trovi 16 codici, con foro da 10 a 40 mm: scegli il codice dal menu qui sopra.
- TipoA due corone di sfere a contatto obliquo
- Serie3200
- Foro dda 10 a 40 mm
- Diametro esterno Dda 30 a 80 mm
- Codici16
- MarcaFAG
Caratteristiche
- Reggono carichi combinati: radiali e assiali in entrambe le direzioni
- Ingombro di un solo cuscinetto al posto di una coppia di obliqui
- Montaggio rigido dell'albero, con poco gioco assiale
- Disponibili in versione aperta o con tenute (2RS) dove indicato nel codice
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Combinati: radiali e assiali in entrambe le direzioni |
|---|---|
| Velocità | Medie |
| Disallineamento | Non tollerato |
| Lubrificazione | Grasso oppure olio |
| Temperatura | In genere fino a circa +120 °C; con tenute circa +100 °C |
Vantaggi
- Carichi assiali nei due sensi con un solo cuscinetto
- Grande rigidezza in poco spazio
- Montaggio più semplice di una coppia di obliqui
Limiti
- Sensibile ai disallineamenti
- Velocità inferiori ai radiali rigidi a una corona
Come leggere il codice
| 2RS | tenute in gomma su entrambi i lati: protezione da polvere e spruzzi, lubrificato a vita |
|---|
Codici disponibili

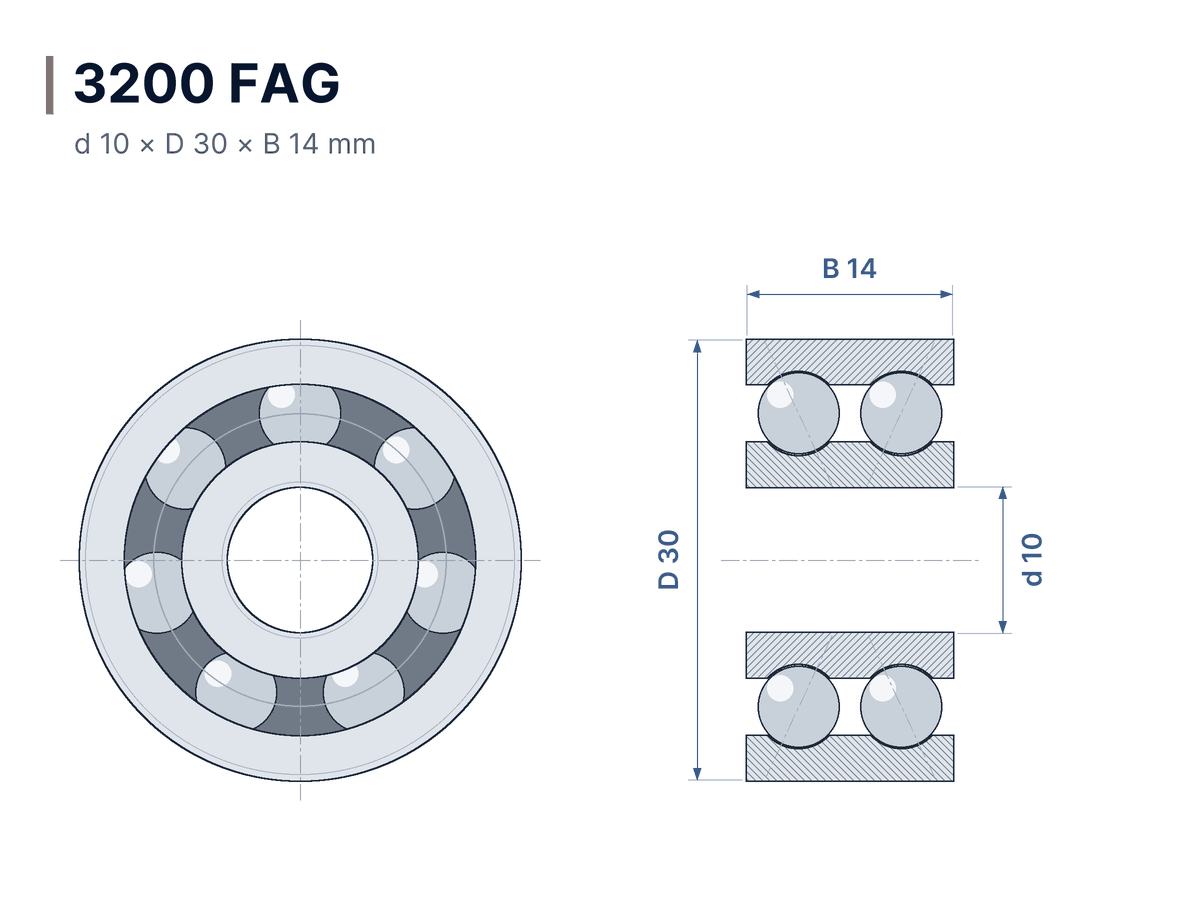

Le misure d × D × B (foro, diametro esterno, larghezza) di ogni codice compaiono nel menu "Misure"; le varianti con sigla (2RS, ZZ, C3…) sono elencate nel menu della serie.
Il consiglio del tecnicoMontalo con un accoppiamento preciso su albero e sede: è un cuscinetto rigido, e un disallineamento anche piccolo ne accorcia la vita.
Temperature e velocità sono indicazioni generali per cuscinetti in acciaio standard: per condizioni particolari chiedici il dato del produttore.
