Descrizione
Cuscinetti radiali rigidi a due corone di sfere, serie 4200 (FAG). È la serie leggera dei radiali rigidi a due corone di sfere, con più capacità di carico radiale di un cuscinetto a una corona con lo stesso foro. In questa scheda trovi 9 codici, con foro da 10 a 40 mm: scegli il codice dal menu qui sopra.
- TipoRadiali rigidi a due corone di sfere
- Serie4200
- Foro dda 10 a 40 mm
- Diametro esterno Dda 30 a 80 mm
- Codici9
- MarcaFAG
Caratteristiche
- Due corone di sfere affiancate: più capacità di carico radiale di un cuscinetto a una corona con lo stesso foro
- Reggono anche carichi assiali moderati
- Ingombro assiale maggiore di un cuscinetto a una corona
Applicazioni tipiche
Condizioni di utilizzo
| Carichi | Radiali elevati; assiali moderati |
|---|---|
| Velocità | Medio-alte |
| Disallineamento | Poco tollerato |
| Lubrificazione | Grasso oppure olio |
| Temperatura | In genere fino a circa +120 °C |
Vantaggi
- Più carico radiale a parità di foro
- Sostituisce due cuscinetti affiancati con un pezzo solo
Limiti
- Richiede un buon allineamento fra albero e sede
- Meno veloce di un radiale a una corona
Codici disponibili

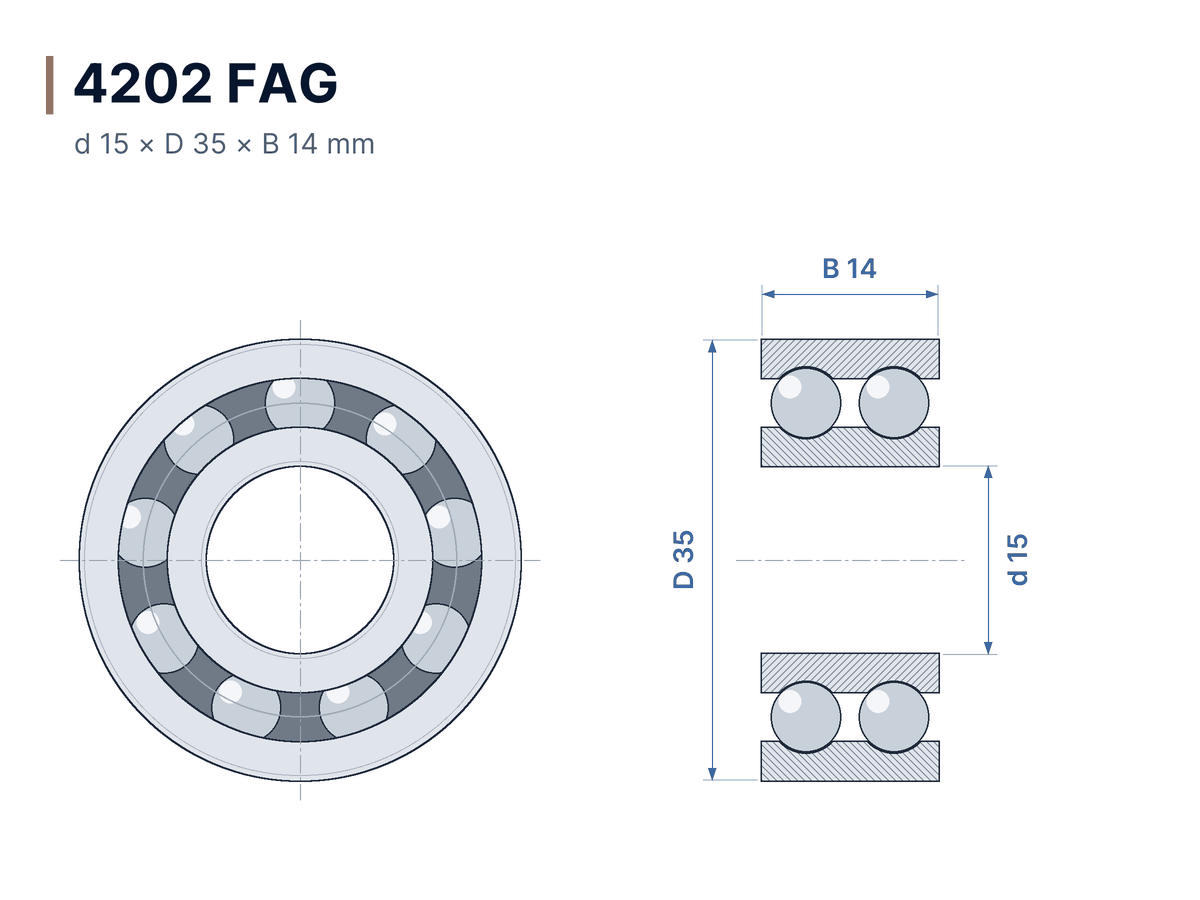

Le misure d × D × B (foro, diametro esterno, larghezza) di ogni codice compaiono nel menu "Misure"; le varianti con sigla (2RS, ZZ, C3…) sono elencate nel menu della serie.
Il consiglio del tecnicoPrima di montarlo verifica l'allineamento delle sedi: due corone di sfere sopportano male l'albero inclinato. Se l'albero si flette, valuta un orientabile.
Temperature e velocità sono indicazioni generali per cuscinetti in acciaio standard: per condizioni particolari chiedici il dato del produttore.
