Descrizione

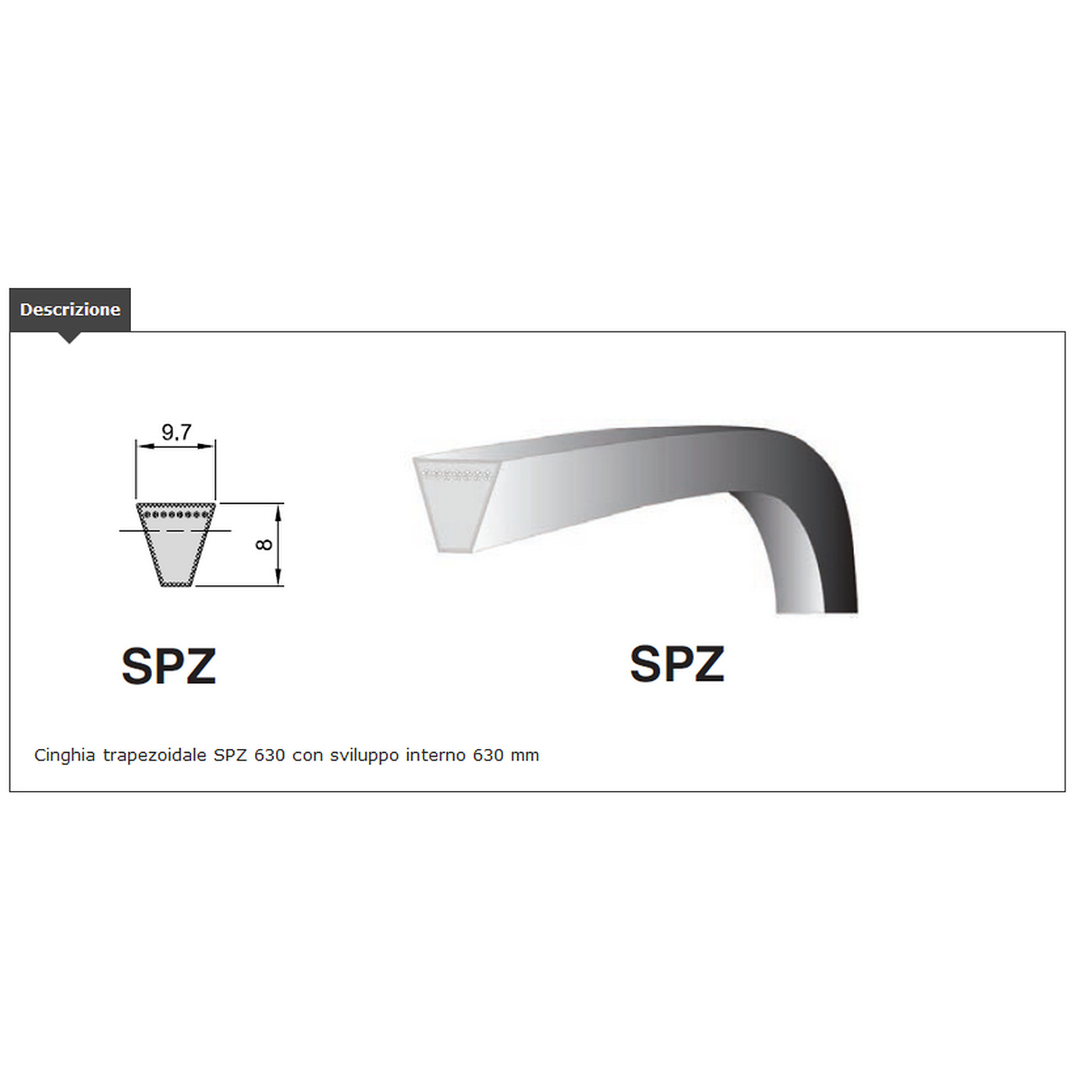

Cinghie trapezoidali strette sezione SPZ (9,7 × 8 mm, larghezza × altezza), costruite secondo DIN 7753 / ISO 4184: a parità di larghezza trasmettono più potenza delle sezioni classiche e permettono trasmissioni più compatte. Disponibili in 66 lunghezze.
- SezioneSPZ
- Larghezza × altezza9,7 × 8 mm
- Sviluppida 587 a 3550 mm
- Misure66
Caratteristiche
- Fianchi trapezoidali che lavorano a cuneo nella gola della puleggia: più tensione, più presa
- Profilo più alto e stretto delle classiche: più potenza per cinghia e velocità periferiche più alte
- Inserti di trazione ad alta resistenza annegati nella mescola, per un allungamento minimo nel tempo
- Funzionamento silenzioso e assorbimento degli strappi all'avviamento
- Slittano in caso di blocco della macchina, proteggendo motore e organi di trasmissione
Applicazioni tipiche
Condizioni di utilizzo
| Sezione | SPZ (9,7 × 8 mm) |
|---|---|
| Norma | DIN 7753 / ISO 4184 |
| Lunghezze | da 587 a 3550 mm (sviluppo primitivo Ld) |
| Velocità periferica | Indicativamente fino a circa 40 m/s |
| Temperatura ambiente | Indicativamente da -30 a +70 °C |
| Pulegge | Con gola per la sezione SPZ: molte pulegge DIN 2211 accettano sia la sezione classica sia la stretta corrispondente (Z/SPZ, A/SPA, B/SPB), ma verifica il profilo della gola |
| Ambiente | Asciutto e pulito: oli, grassi e solventi deteriorano la mescola |
Vantaggi
- Più potenza per cinghia: meno cinghie o pulegge più strette
- Velocità periferiche più alte delle classiche
- Trasmissioni più compatte e leggere
Limiti
- Va ritensionata dopo il rodaggio e controllata periodicamente
- Con più cinghie in parallelo vanno sostituite tutte insieme
- Teme oli, calore eccessivo e pulegge consumate
Come leggere la misura
Nelle sezioni strette il numero è lo sviluppo primitivo (Ld) in millimetri: SPZ 587 = 587 mm misurati sulla linea primitiva della cinghia.
Il consiglio del tecnicoLa sigla è stampata sul dorso della cinghia vecchia: se è illeggibile misurala con un metro a nastro passato a metà altezza della cinghia, oppure mandaci la foto. Sulle trasmissioni con più cinghie montate cinghie nuove tutte uguali: una nuova accanto a una consumata lavora da sola e dura poco.
Velocità e temperature sono valori indicativi per cinghie trapezoidali in gomma: per trasmissioni critiche chiedici il calcolo.
Codici e misure disponibili (66)Clicca un codice per selezionarlo nella scheda.
| Codice | Prezzo |
|---|---|
| 587 | 4,39 € |
| 630 | 4,39 € |
| 637 | 4,39 € |
| 687 | 4,39 € |
| 750 | 4,39 € |
| 762 | 4,39 € |
| 780 | 4,39 € |
| 787 | 4,39 € |
| 800 | 4,39 € |
| 812 | 4,76 € |
| 825 | 4,76 € |
| 837 | 4,76 € |
| 862 | 4,76 € |
| 887 | 4,76 € |
| 900 | 4,76 € |
| 912 | 4,76 € |
| 950 | 4,76 € |
| 987 | 4,76 € |
| 1000 | 5,73 € |
| 1012 | 5,73 € |
| 1024 | 5,73 € |
| 1047 | 5,73 € |
| 1112 | 5,73 € |
| 1120 | 5,73 € |
| 1137 | 6,10 € |
| 1162 | 6,10 € |
| 1180 | 6,10 € |
| 1187 | 6,34 € |
| 1202 | 6,34 € |
| 1212 | 6,34 € |
| 1237 | 6,34 € |
| 1250 | 6,34 € |
| 1262 | 6,95 € |
| 1270 | 6,95 € |
| 1287 | 6,95 € |
| 1320 | 6,95 € |
| 1337 | 7,44 € |
| 1347 | 7,44 € |
| 1387 | 7,44 € |
| 1400 | 7,44 € |
| 1412 | 7,81 € |
| 1450 | 7,81 € |
| 1462 | 7,81 € |
| 1487 | 7,81 € |
| 1500 | 7,81 € |
| 1512 | 8,42 € |
| 1537 | 8,42 € |
| 1562 | 8,42 € |
| 1600 | 9,03 € |
| 1612 | 9,03 € |
| 1637 | 9,03 € |
| 1687 | 9,03 € |
| 1762 | 9,27 € |
| 1787 | 9,27 € |
| 1800 | 9,27 € |
| 1900 | 10,13 € |
| 2000 | 10,13 € |
| 2037 | 10,86 € |
| 2120 | 10,86 € |
| 2137 | 10,86 € |
| 2187 | 10,86 € |
| 2257 | 12,08 € |
| 2360 | 12,08 € |
| 2500 | 12,81 € |
| 3350 | 17,45 € |
| 3550 | 17,45 € |
