Beschreibung

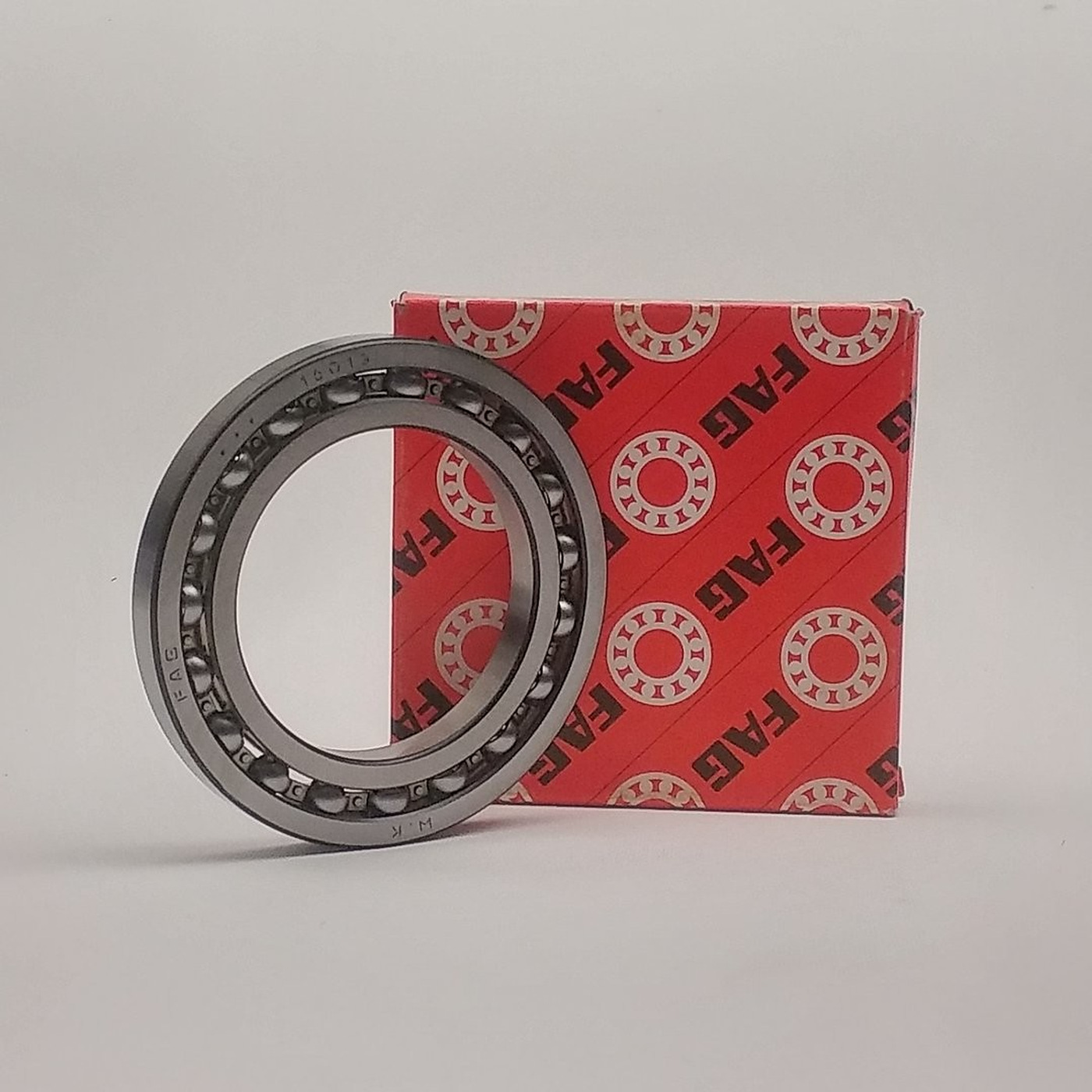

Einreihige Rillenkugellager, Serie 16000 (FAG). Die Baureihe mit besonders dünnem Querschnitt, mit sehr schmalen Ringen für Einbauten mit minimalem radialem Bauraum und leichten Lasten. Auf dieser Seite finden Sie 7 Artikelnummern mit Bohrung von 15 bis 40 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypEinreihige Rillenkugellager
- Serie16000
- Bohrung dvon 15 bis 40 mm
- Außendurchmesser Dvon 32 bis 68 mm
- Artikelnummern7
- MarkeFAG
Merkmale
- Nehmen Radiallasten und mäßige Axiallasten in beide Richtungen auf
- Geringe Reibung und hohe Drehzahlen, leiser Lauf
- Genormte ISO-Abmessungen: austauschbar zwischen den Marken
- Offene Ausführungen, mit Deckscheiben (ZZ/2Z) oder Gummidichtungen (2RS), lebensdauergeschmiert
Typische Anwendungen
Einsatzbedingungen
| Lasten | Radial; mäßig axial in beide Richtungen |
|---|---|
| Drehzahl | Hoch (offene Ausführungen sind am schnellsten) |
| Schiefstellung | Kaum zulässig: Welle und Gehäuse müssen fluchten |
| Schmierung | Fett (Lebensdauerschmierung bei ZZ und 2RS) oder Öl |
| Temperatur | In der Regel bis etwa +120 °C; mit Gummidichtungen begrenzt die Dichtung (etwa +100 °C) |
Vorteile
- Das vielseitigste und am leichtesten erhältliche Lager
- Für hohe Drehzahlen geeignet
- Wartungsarm in abgedeckten oder abgedichteten Ausführungen
- Günstig
Grenzen
- Nur mäßige Axiallasten
- Gleicht keine Fluchtfehler zwischen Welle und Gehäuse aus
- Für sehr hohe Radiallasten oder Stöße ist ein Rollenlager besser
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerZum Ersetzen eines Lagers genügt die Bezeichnung auf dem Außenring: Die ersten Ziffern geben Typ und Serie an, die letzten beiden die Bohrung (ab 04 aufwärts mal 5: 6205 = Bohrung 25 mm). War das alte Lager 2RS oder ZZ, nehmen Sie denselben Schutz.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
