Beschreibung

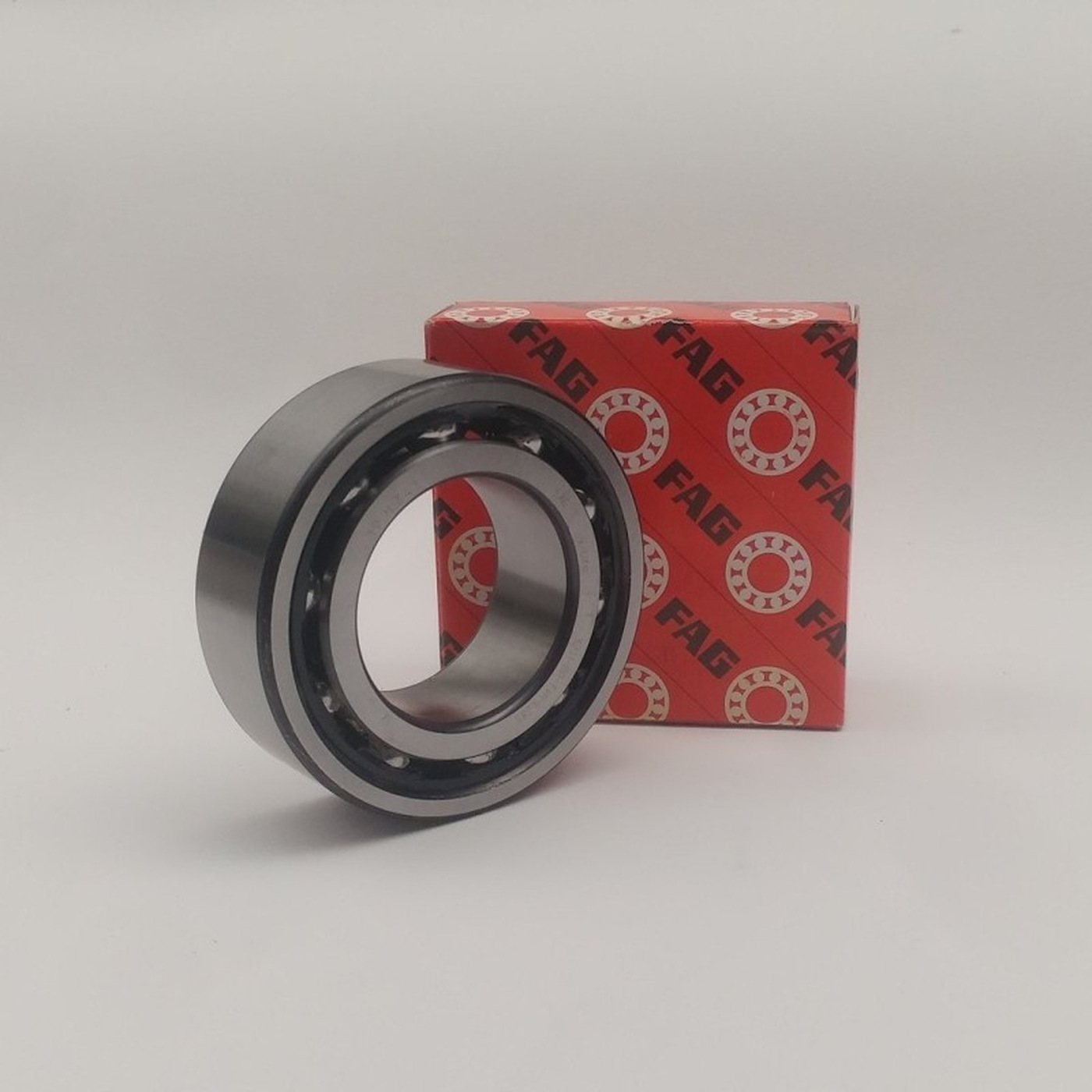

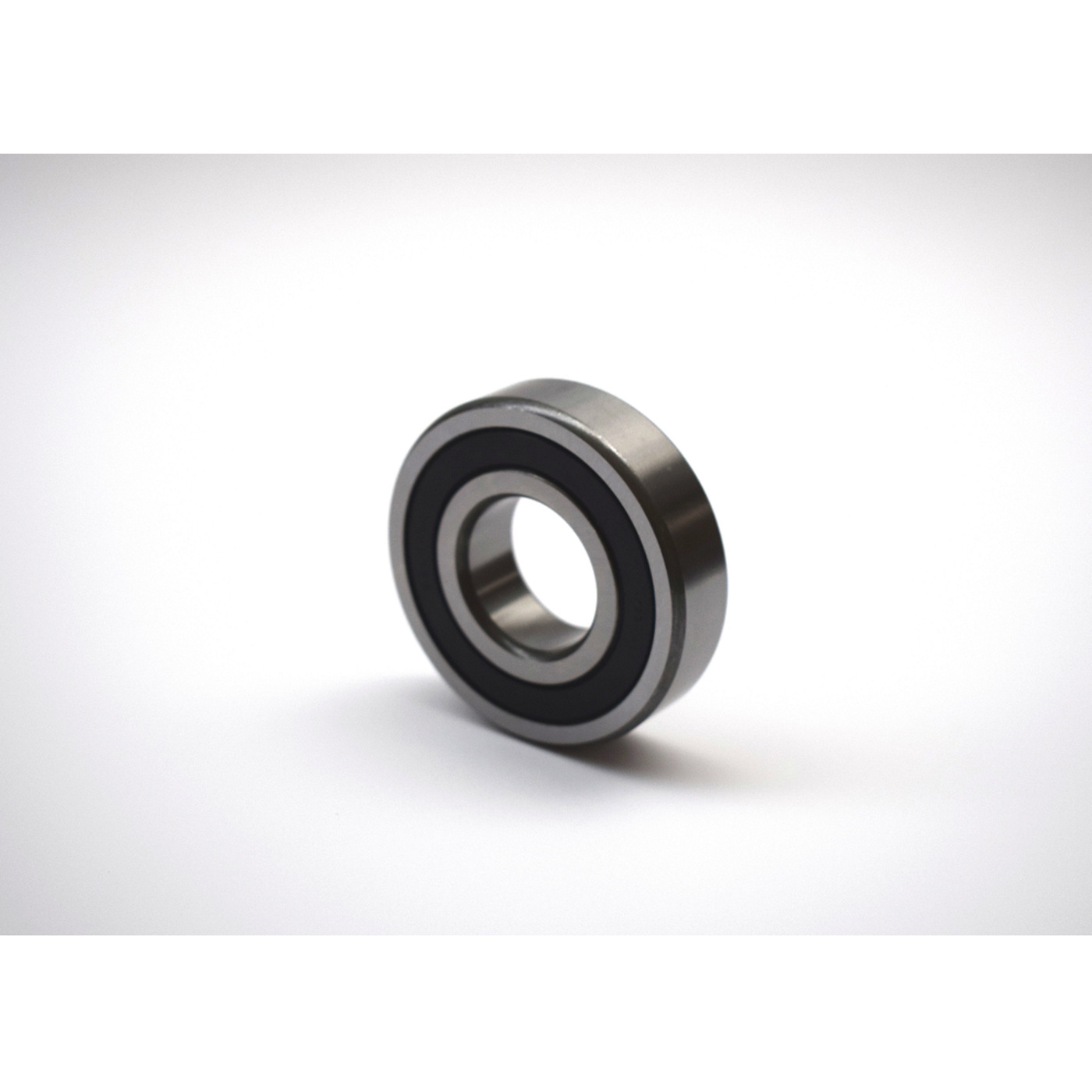

Einreihige Rillenkugellager, Serie 6300 (FAG · ECO-Linie). Die „schwere“ Baureihe der Rillenkugellager: Bei gleicher Bohrung hat sie einen größeren Außendurchmesser und eine größere Breite als die 6200, also größere Kugeln und mehr Tragfähigkeit. Auf dieser Seite finden Sie 88 Artikelnummern mit Bohrung von 10 bis 50 mm: Wählen Sie die Artikelnummer im Menü oben.
- TypEinreihige Rillenkugellager
- Serie6300
- Bohrung dvon 10 bis 50 mm
- Außendurchmesser Dvon 19 bis 110 mm
- Artikelnummern88
- MarkeFAG · ECO-Linie
Merkmale
- Nehmen Radiallasten und mäßige Axiallasten in beide Richtungen auf
- Geringe Reibung und hohe Drehzahlen, leiser Lauf
- Genormte ISO-Abmessungen: austauschbar zwischen den Marken
- Offene Ausführungen, mit Deckscheiben (ZZ/2Z) oder Gummidichtungen (2RS), lebensdauergeschmiert
Typische Anwendungen
Einsatzbedingungen
| Lasten | Radial; mäßig axial in beide Richtungen |
|---|---|
| Drehzahl | Hoch (offene Ausführungen sind am schnellsten) |
| Schiefstellung | Kaum zulässig: Welle und Gehäuse müssen fluchten |
| Schmierung | Fett (Lebensdauerschmierung bei ZZ und 2RS) oder Öl |
| Temperatur | In der Regel bis etwa +120 °C; mit Gummidichtungen begrenzt die Dichtung (etwa +100 °C) |
Vorteile
- Das vielseitigste und am leichtesten erhältliche Lager
- Für hohe Drehzahlen geeignet
- Wartungsarm in abgedeckten oder abgedichteten Ausführungen
- Günstig
Grenzen
- Nur mäßige Axiallasten
- Gleicht keine Fluchtfehler zwischen Welle und Gehäuse aus
- Für sehr hohe Radiallasten oder Stöße ist ein Rollenlager besser
So liest man die Artikelnummer
| 2RS | Gummidichtungen auf beiden Seiten: Schutz vor Staub und Spritzwasser, lebensdauergeschmiert |
|---|---|
| ZZ / 2Z | Metall-Deckscheiben auf beiden Seiten: Staubschutz, minimale Reibung, lebensdauergeschmiert |
| C3 | vergrößerte radiale Lagerluft: für feste Passungen oder hohe Temperaturen (typisch für Elektromotoren) |
| FAG | Marke Schaeffler FAG |
| ECO | preisgünstige Alternative zu FAG für weniger anspruchsvolle Einsätze |
Verfügbare Artikelnummern
Die Maße d × D × B (Bohrung, Außendurchmesser, Breite) jeder Artikelnummer stehen im Menü „Größen“; Varianten mit Nachsetzzeichen (2RS, ZZ, C3…) sind im Menü der Serie aufgeführt.
Tipp vom TechnikerZum Ersetzen eines Lagers genügt die Bezeichnung auf dem Außenring: Die ersten Ziffern geben Typ und Serie an, die letzten beiden die Bohrung (ab 04 aufwärts mal 5: 6205 = Bohrung 25 mm). War das alte Lager 2RS oder ZZ, nehmen Sie denselben Schutz.
Temperaturen und Drehzahlen sind allgemeine Richtwerte für Standardlager aus Stahl: Für besondere Bedingungen nennen wir Ihnen gerne die Herstellerangaben.
