Description

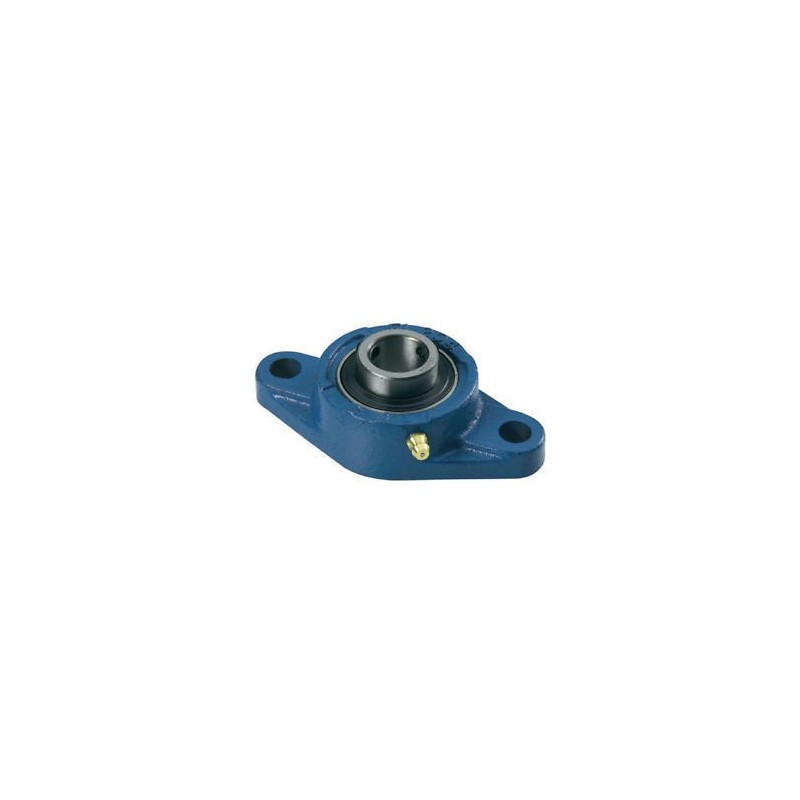

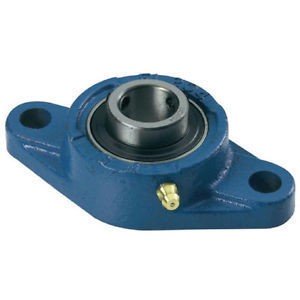

Palier à bride ovale en fonte avec roulement UC 204, pour arbre de 20 mm : livré déjà assemblé, il s'enfile sur l'arbre, se bloque avec les vis de pression et se fixe à la machine.

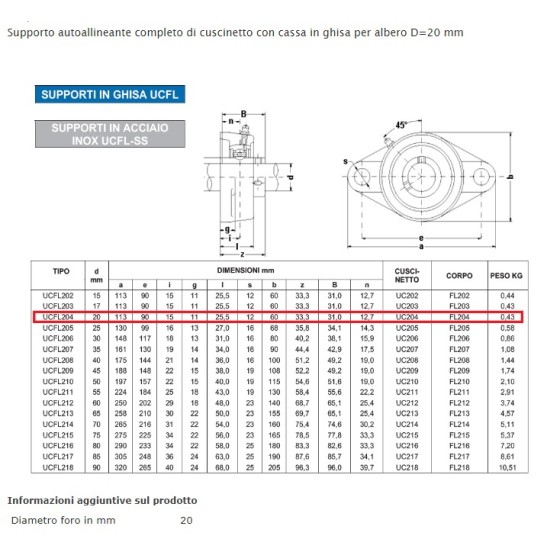

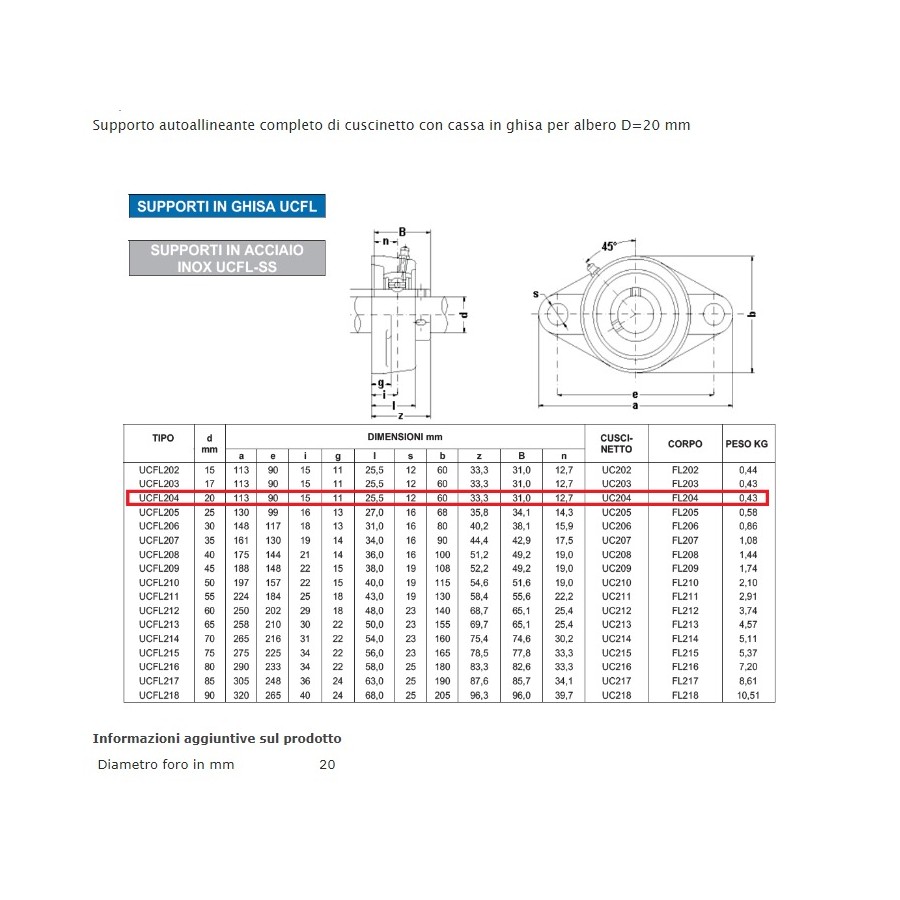

- Ø de l'arbre20 mm
- CorpsFonte
- RoulementUC 204
- MontageÀ bride ovale
- DésignationUCFL 204
Caractéristiques
- Roulement à bague extérieure sphérique dans un logement sphérique : le palier s'auto-aligne et compense les petits défauts d'alignement au montage
- Fixation sur l'arbre par deux vis de pression sur la bague intérieure prolongée : ni épaulement ni écrou à usiner
- Roulement protégé et lubrifié, prêt à monter
- Corps en fonte robuste, avec graisseur pour la relubrification
- Bride ovale à deux trous : la solution la plus compacte pour la fixation murale
Applications typiques
Conditions d'utilisation
| Charges | Radiales moyennes, axiales légères |
|---|---|
| Vitesse | Moyennes |
| Température | En général de -20 à +100 °C |
| Lubrification | Relubrifiable par le graisseur |
| Environnement | Atelier, extérieur, milieux poussiéreux (avec couvercles de protection si nécessaire) |
Avantages
- Robuste et relubrifiable : longue durée de vie même en milieu difficile
- Montage rapide, sans usinage de l'arbre
- Format normalisé : interchangeable avec les paliers d'autres marques
Limites
- La fixation par vis de pression supporte mal les inversions de sens fréquentes et les fortes vibrations
- Plus lourd que les versions en tôle ou en aluminium
Le conseil du technicienMontez le palier, alignez l'arbre et serrez les vis de pression seulement à la fin, en alternance : le roulement travaille ainsi sans contraintes. Relubrifiez peu mais souvent, jusqu'à ce qu'un film de graisse propre apparaisse aux joints.
