Description

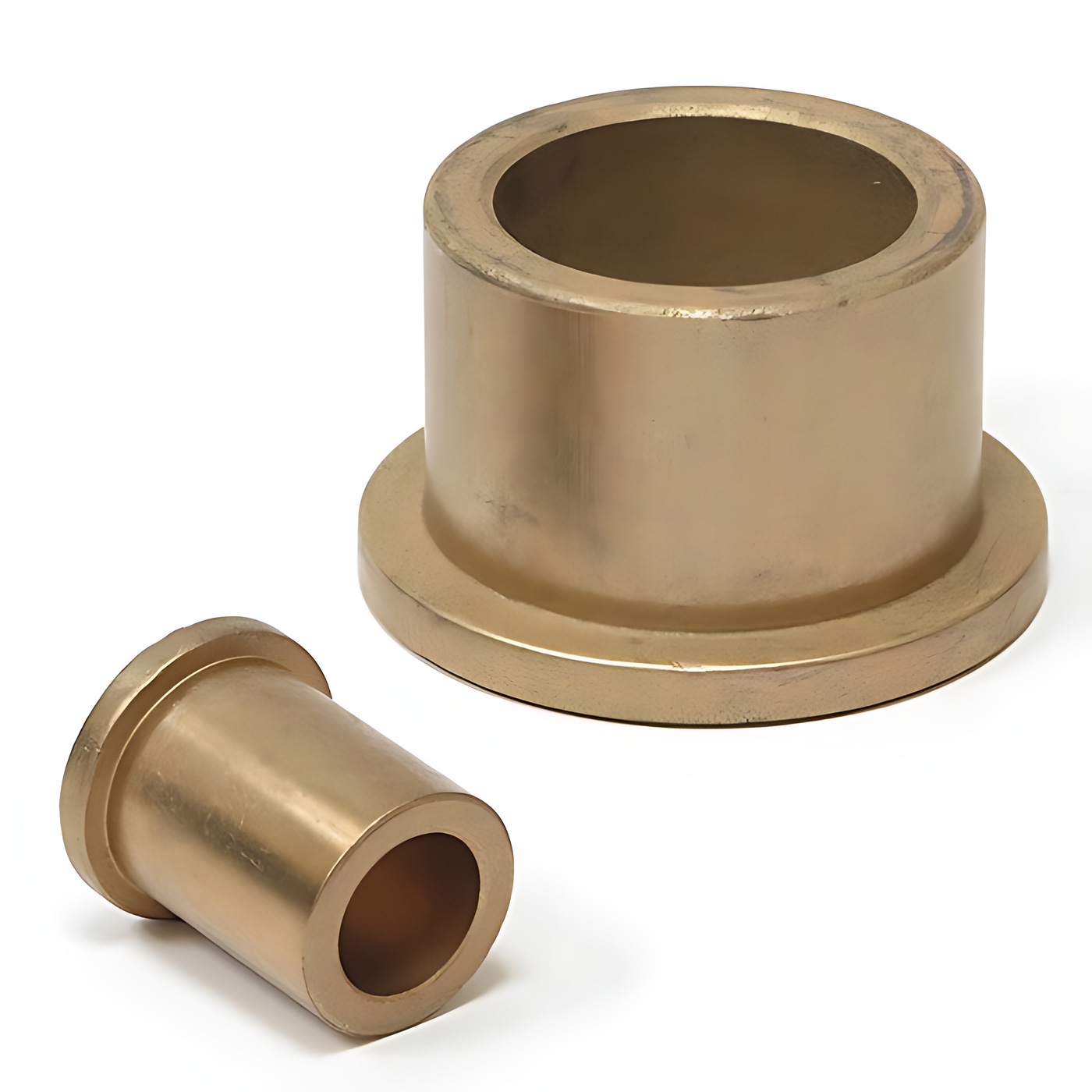

Bague à collerette autolubrifiante en bronze fritté : alésage 30 mm, diamètre extérieur 40 mm, collerette Ø 50 × 5 mm, longueur totale 30 mm. Le bronze poreux est imprégné d'huile, qui remonte à la surface pendant le fonctionnement et lubrifie l'arbre : ni graisseur ni entretien.
- Alésage d130 mm
- Extérieur d240 mm
- Collerette d350 mm
- Épaisseur de collerette b25 mm
- Longueur b130 mm
Caractéristiques
- Bronze fritté poreux imprégné d'huile : autolubrifiant pendant toute la durée de vie de la bague
- La collerette sert de butée : elle positionne la bague dans son logement et supporte de petites charges axiales
- Fonctionnement silencieux, sans graisse qui coule ou retient la saleté
- Prête à être emmanchée dans son logement
Applications typiques
Conditions d'utilisation
| Charges | Légères à moyennes, sans chocs violents |
|---|---|
| Mouvement | Rotation continue ou oscillante, vitesses faibles à moyennes |
| Température | Jusqu'à environ +90 °C (limite de l'huile d'imprégnation) |
| Montage | Emmanchée dans un logement de tolérance H7 ; arbre rectifié en tolérance f7 conseillé |
| À éviter | Les lavages aux solvants ou dégraissants, qui éliminent l'huile |
Avantages
- Aucune lubrification nécessaire
- Silencieuse et économique
- La collerette simplifie le montage et sert de butée
Limites
- Ne convient pas aux charges élevées ni aux chocs
- Craint les solvants et les températures élevées
- Pour des vitesses élevées, mieux vaut un roulement
Comment lire la dimension

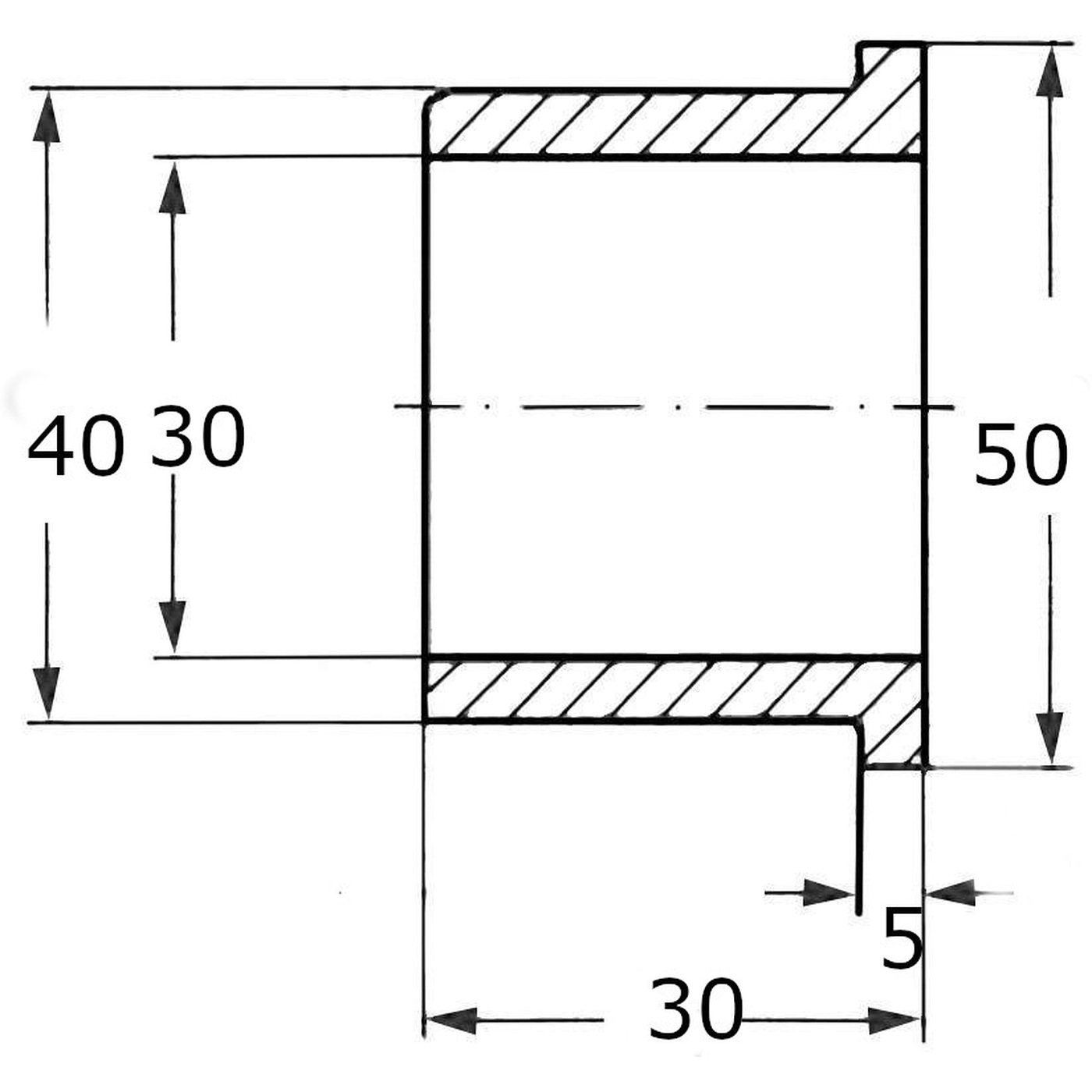

La référence 30x40x50x5x30 suit l'ordre d1 × d2 × d3 × b2 × b1 : alésage, diamètre extérieur, diamètre de la collerette, épaisseur de la collerette, longueur totale (collerette comprise).
Le conseil du technicienEmmanchez la bague à la presse ou avec un tampon qui appuie sur toute la collerette, jamais à coups de marteau directs : le bronze fritté est poreux et se déforme. Après le montage, vérifiez que l'arbre tourne librement.
Plan et fiche
