Description

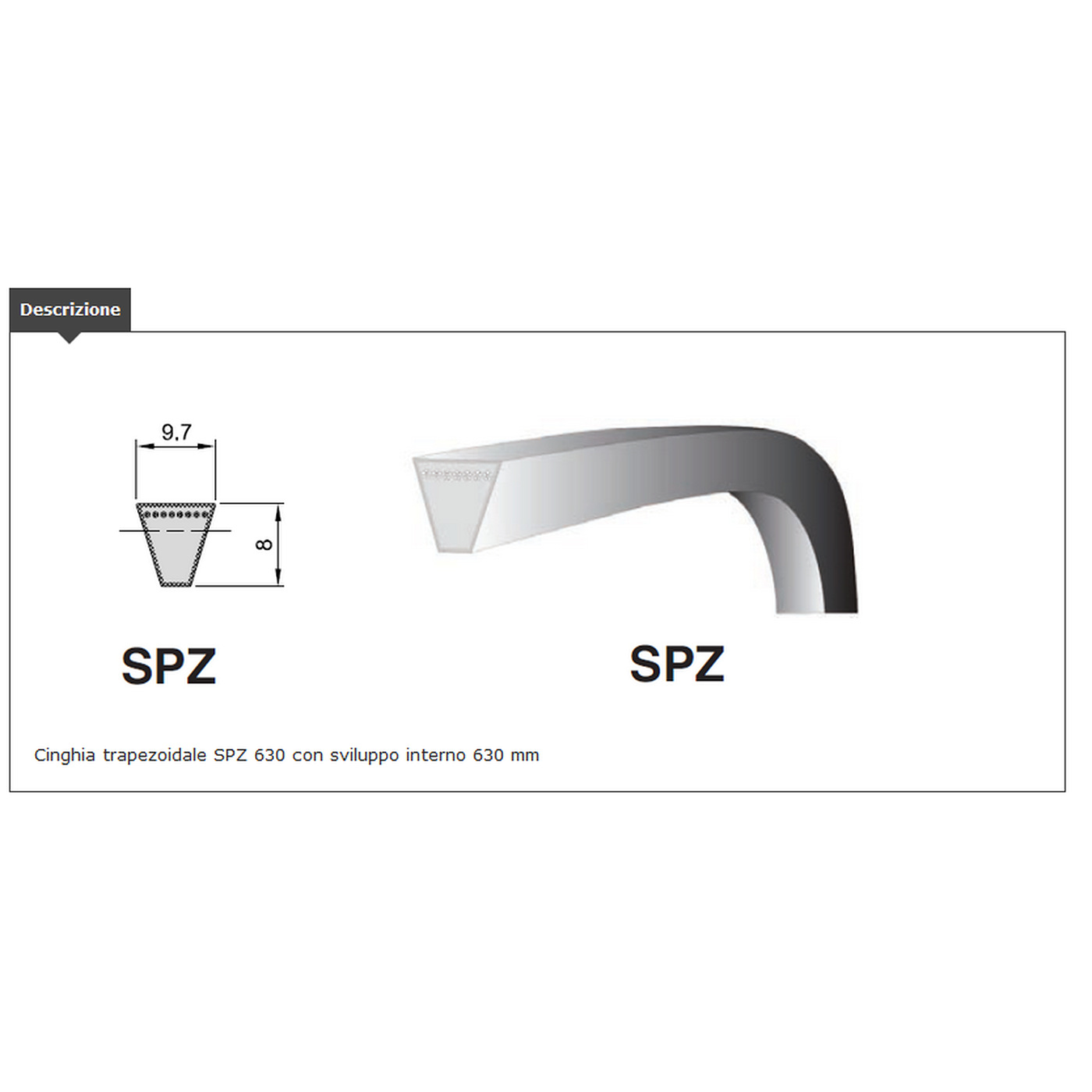

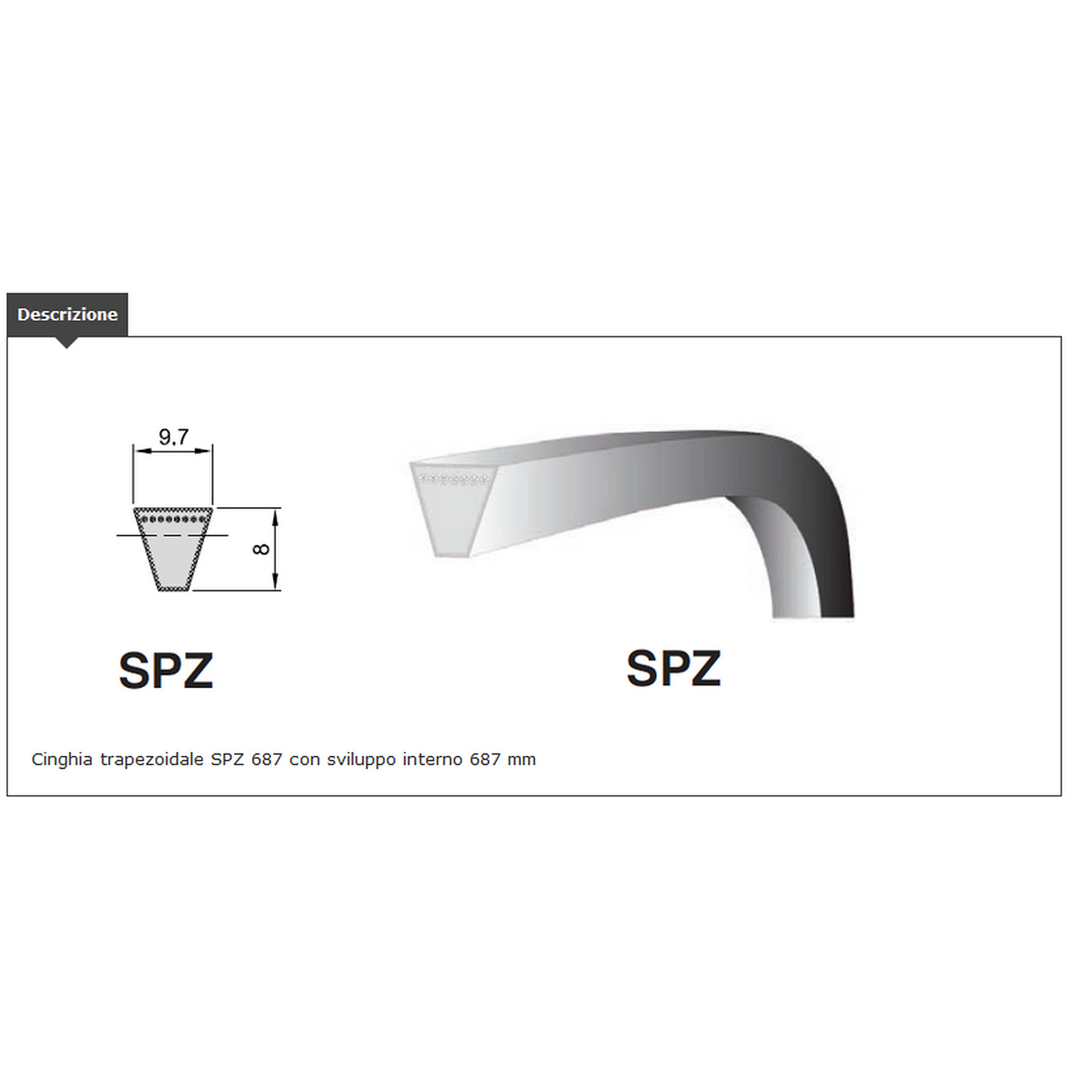

Courroies trapézoïdales étroites section SPZ (9,7 × 8 mm, largeur × hauteur), fabriquées selon DIN 7753 / ISO 4184 : à largeur égale, elles transmettent plus de puissance que les sections classiques et permettent des transmissions plus compactes. Disponibles en 66 longueurs.
- SectionSPZ
- Largeur × hauteur9,7 × 8 mm
- Développementsde 587 à 3550 mm
- Dimensions66
Caractéristiques
- Flancs trapézoïdaux qui travaillent en coin dans la gorge de la poulie : plus de tension, plus d'adhérence
- Profil plus haut et plus étroit que les classiques : plus de puissance par courroie et vitesses périphériques plus élevées
- Câblés de traction haute résistance noyés dans le mélange, pour un allongement minimal dans le temps
- Fonctionnement silencieux et absorption des à-coups au démarrage
- Elles patinent en cas de blocage de la machine, protégeant le moteur et les organes de transmission
Applications typiques
Conditions d'utilisation
| Section | SPZ (9,7 × 8 mm) |
|---|---|
| Norme | DIN 7753 / ISO 4184 |
| Longueurs | de 587 à 3550 mm (développement primitif Ld) |
| Vitesse périphérique | Jusqu'à environ 40 m/s |
| Température ambiante | Environ de -30 à +70 °C |
| Poulies | Avec gorge pour la section SPZ : de nombreuses poulies DIN 2211 acceptent la section classique et l'étroite correspondante (Z/SPZ, A/SPA, B/SPB), mais vérifiez le profil de la gorge |
| Environnement | Sec et propre : huiles, graisses et solvants détériorent le mélange |
Avantages
- Plus de puissance par courroie : moins de courroies ou des poulies plus étroites
- Vitesses périphériques plus élevées que les classiques
- Transmissions plus compactes et légères
Limites
- À retendre après le rodage et à contrôler périodiquement
- Avec plusieurs courroies en parallèle, il faut les remplacer toutes ensemble
- Craint les huiles, la chaleur excessive et les poulies usées
Comment lire la dimension
Dans les sections étroites, le numéro est le développement primitif (Ld) en millimètres : SPZ 587 = 587 mm mesurés sur la ligne primitive de la courroie.
Le conseil du technicienLa référence est imprimée sur le dos de l'ancienne courroie : si elle est illisible, mesurez-la avec un mètre ruban passé à mi-hauteur de la courroie, ou envoyez-nous une photo. Sur les transmissions à plusieurs courroies, montez des courroies neuves toutes identiques : une neuve à côté d'une usée travaille seule et dure peu.
Les vitesses et températures sont des valeurs indicatives pour les courroies trapézoïdales en caoutchouc : pour les transmissions critiques, demandez-nous le calcul.
Références et dimensions disponibles (66)Cliquez sur une référence pour la sélectionner.
| Référence | Prix |
|---|---|
| 587 | 4,39 € |
| 630 | 4,39 € |
| 637 | 4,39 € |
| 687 | 4,39 € |
| 750 | 4,39 € |
| 762 | 4,39 € |
| 780 | 4,39 € |
| 787 | 4,39 € |
| 800 | 4,39 € |
| 812 | 4,76 € |
| 825 | 4,76 € |
| 837 | 4,76 € |
| 862 | 4,76 € |
| 887 | 4,76 € |
| 900 | 4,76 € |
| 912 | 4,76 € |
| 950 | 4,76 € |
| 987 | 4,76 € |
| 1000 | 5,73 € |
| 1012 | 5,73 € |
| 1024 | 5,73 € |
| 1047 | 5,73 € |
| 1112 | 5,73 € |
| 1120 | 5,73 € |
| 1137 | 6,10 € |
| 1162 | 6,10 € |
| 1180 | 6,10 € |
| 1187 | 6,34 € |
| 1202 | 6,34 € |
| 1212 | 6,34 € |
| 1237 | 6,34 € |
| 1250 | 6,34 € |
| 1262 | 6,95 € |
| 1270 | 6,95 € |
| 1287 | 6,95 € |
| 1320 | 6,95 € |
| 1337 | 7,44 € |
| 1347 | 7,44 € |
| 1387 | 7,44 € |
| 1400 | 7,44 € |
| 1412 | 7,81 € |
| 1450 | 7,81 € |
| 1462 | 7,81 € |
| 1487 | 7,81 € |
| 1500 | 7,81 € |
| 1512 | 8,42 € |
| 1537 | 8,42 € |
| 1562 | 8,42 € |
| 1600 | 9,03 € |
| 1612 | 9,03 € |
| 1637 | 9,03 € |
| 1687 | 9,03 € |
| 1762 | 9,27 € |
| 1787 | 9,27 € |
| 1800 | 9,27 € |
| 1900 | 10,13 € |
| 2000 | 10,13 € |
| 2037 | 10,86 € |
| 2120 | 10,86 € |
| 2137 | 10,86 € |
| 2187 | 10,86 € |
| 2257 | 12,08 € |
| 2360 | 12,08 € |
| 2500 | 12,81 € |
| 3350 | 17,45 € |
| 3550 | 17,45 € |
